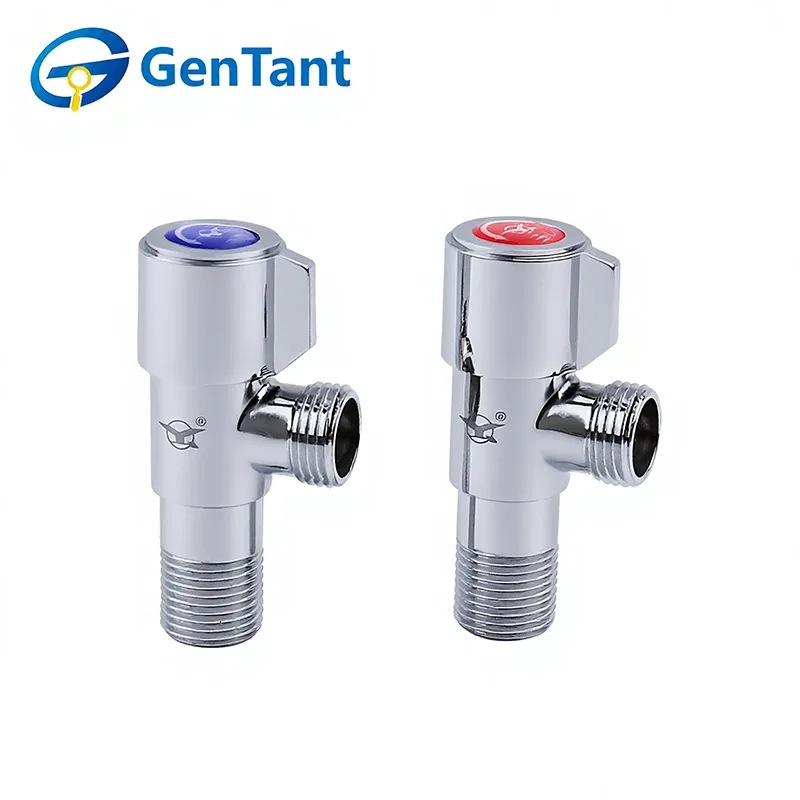

1/4回転アングルバルブ

クォーターターン アングル バルブは、流体およびガスの制御システムで広く使用されており、90 度回転するだけで流れを素早く開閉したり、迅速な応答、信頼性の高いシール、簡単な操作を実現します。角度の付いた本体設計により、限られたスペースでも効率的に設置でき、安定した性能を維持しながら流れの方向を変えるのに役立ちます。

製品の特長と用途

1/4 回転アングル バルブはボールシート機構を備えており、90 度回転させるだけで即座に流れを遮断できます。その主な特徴は 90 度の向きであり、狭いスペースでの壁パイプとフレキシブル ホースの間の接続を簡素化します。住宅のバスルームやキッチンのトイレ、シンク、蛇口などに広く使用されています。耐久性のある真鍮の本体と信頼性の高いシールは、設置者に長期にわたる漏れのないソリューションを提供します。

製品パラメータ

技術仕様

呼び圧力：1.0MPa

作動媒体: 水、非腐食性および不燃性ガス

動作温度: -10°C ≤ T ≤ 90°C

ISO 228規格に準拠したねじ

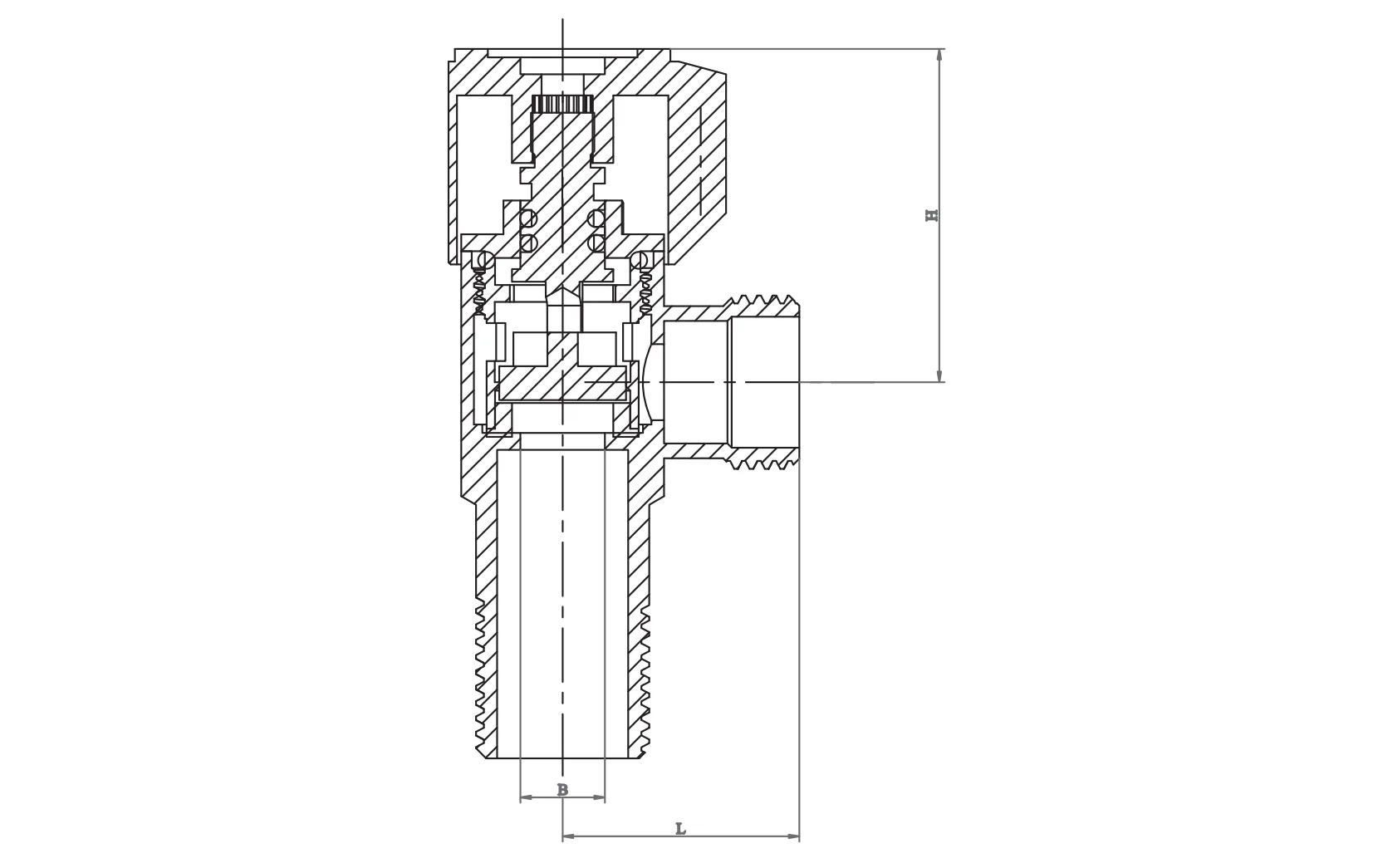

製品寸法

設置ガイドライン

専門家による取り付け: 4 分の 1 回転アングル バルブは、認定されたガス技術者によって取り付けられる必要があります。ガス供給が遮断され、作業エリアが十分に換気されていることを確認してください。

ねじ山の完全性: 耐ガス PTFE テープ (通常は黄色) または特殊なパイプドープのみを使用してください。シール剤を雄ねじにのみ塗布し、余分な材料がバルブ本体に入り込んでシールを妨げないようにします。

トルク管理: パイプに最も近いバルブの端に適切なレンチを使用してください。過度の力でバルブ本体に亀裂が入ったり、内部シートが損傷したりして、危険な漏れが発生する可能性があるため、締めすぎないでください。

漏れテスト: 取り付け後、漏れを確認するために火を使用しないでください。認定された漏れ検出溶液または石鹸水をすべての接合部に塗布します。泡は漏れを示しており、すぐに修正する必要があります。

取扱説明書

機能: 1/4 回転アングル バルブはオン/オフ サービス専用です。完全に開いた位置または完全に閉じた位置を維持する必要があります。部分的に開くと、シートの浸食やシールの破損が発生する可能性があります。

ハンドルの位置: ハンドルは視覚的なインジケータとして機能します。ハンドルがパイプと平行のとき、バルブは開いています。垂直の場合は CLOSED です。

手動操作: これらのバルブは手動操作用に設計されています。ハンドルを回すために工具や「チーターバー」を使用しないでください。バルブの操作が困難な場合は、交換が必要になる可能性があります。

点検・整備

定期検査: クォーター ターン アングル バルブを少なくとも年に 2 回検査し、腐食、ハンドルの損傷、ガス臭の兆候がないかどうかを検査します。ボールが固着しないように定期的にバルブを開閉 (開閉) してください。

分解禁止: 重要な安全公差のため、ガスバルブの内部コンポーネントを分解したり修理したりしないでください。バルブに漏れがある場合、またはバルブが閉まらない場合は、直ちにユニット全体を交換してください。

環境: バルブエリアには、真鍮のボディやステムシールが時間の経過とともに劣化する可能性がある腐食性化学物質や湿気の蓄積がないようにしてください。

緊急時の手順: ガス漏れが発生した場合は、直ちに上流の元弁を閉じ、その場から避難し、緊急サービスに連絡してください。
