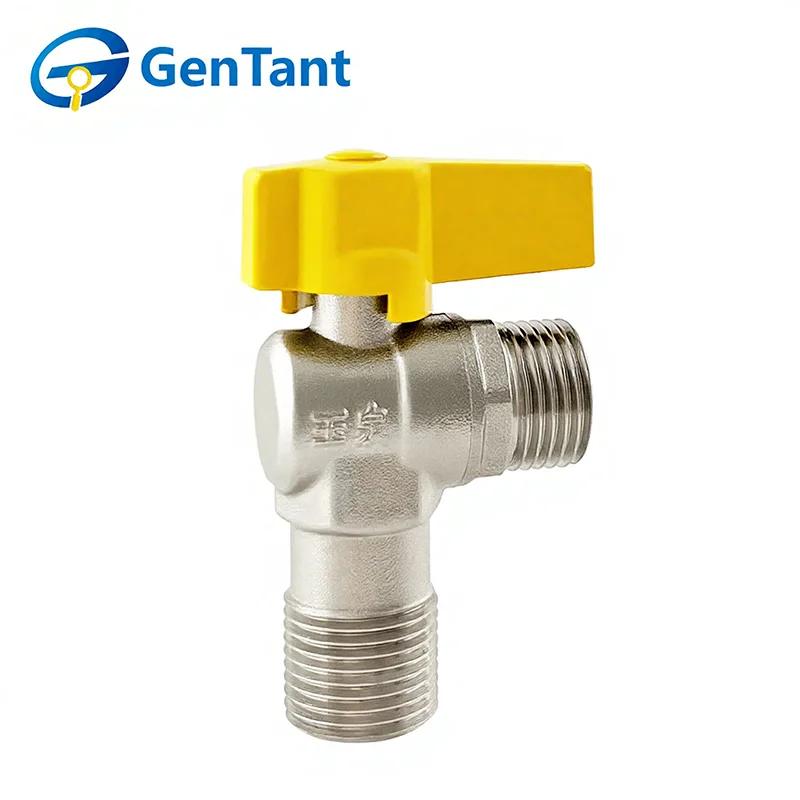

ガスアングルボールバルブ

ガスアングルボールバルブは、ガスパイプラインシステムで流れ方向の変更が必要な場合にガスの流れを遮断または調整するために使用される重要な制御デバイスです。角度のついたボディ設計と精密ボール機構を特徴とするこれらのバルブは、迅速な操作、堅固なシール、信頼性の高い性能を提供し、住宅用、商業用、産業用のガス用途に適しています。

製品の特長と用途

ガス アングル ボール バルブは、入口から出口まで 90 度の構成を特徴としており、狭いコーナーでの省スペース設置に最適なソリューションです。その主な特徴は、コンパクトな角度の付いたボディであり、これにより追加のエルボ継手の必要性がなくなり、労力と漏れ箇所が軽減されます。これらは住宅の壁に取り付けられたボイラー接続やガスストーブの接続に広く適用されており、家電設置業者にきれいでプロフェッショナルな仕上がりを提供します。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体：国内都市ガス、天然ガス、液化石油ガス（LPG）

動作温度: -10°C ≤ T ≤ 80°C

ISO 228規格に準拠したねじ

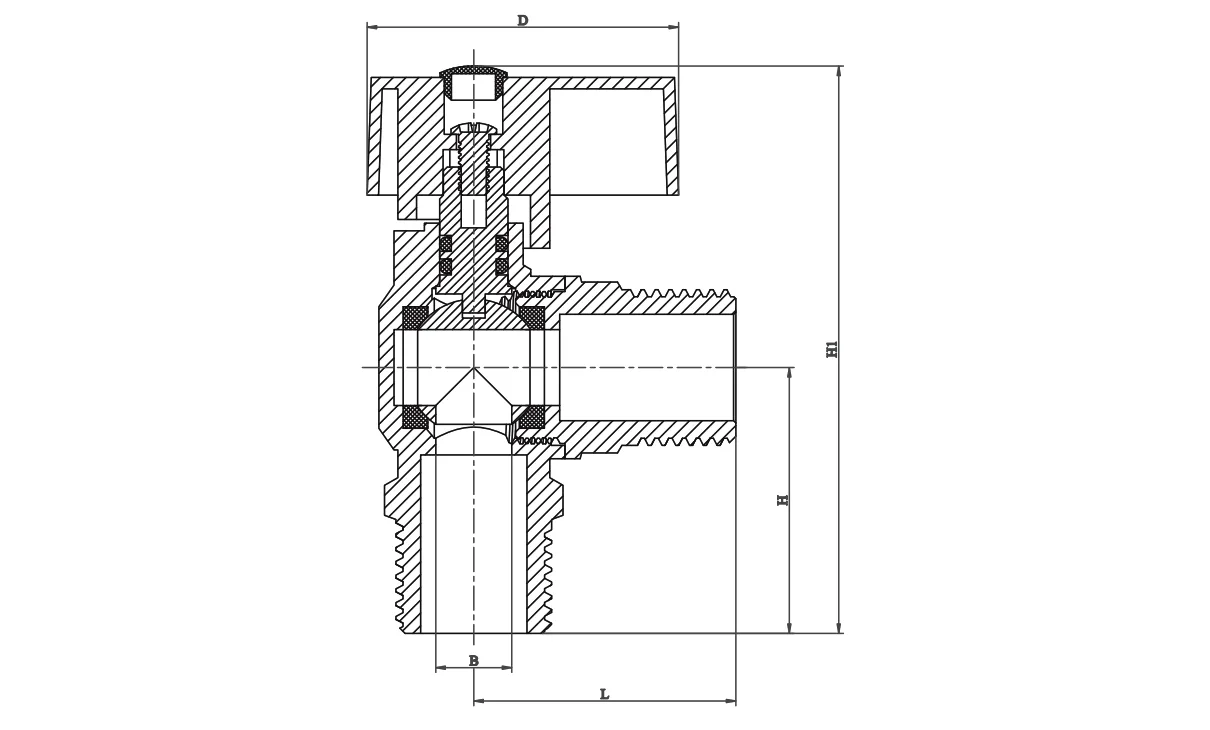

製品寸法

設置ガイドライン

専門的な取り付け: ガスアングルボールバルブは、認定されたガス技術者によって取り付けられる必要があります。ガス供給が遮断され、作業エリアが十分に換気されていることを確認してください。

ねじ山の完全性: 耐ガス PTFE テープ (通常は黄色) または特殊なパイプドープのみを使用してください。シール剤を雄ねじにのみ塗布し、余分な材料がバルブ本体に入り込んでシールを妨げないようにします。

トルク管理: パイプに最も近いバルブの端に適切なレンチを使用してください。過度の力でバルブ本体に亀裂が入ったり、内部シートが損傷したりして、危険な漏れが発生する可能性があるため、締めすぎないでください。

漏れテスト: 取り付け後、漏れを確認するために火を使用しないでください。認定された漏れ検出溶液または石鹸水をすべての接合部に塗布します。泡は漏れを示しており、すぐに修正する必要があります。

取扱説明書

機能: ガスアングルボールバルブはオン/オフサービス専用です。完全に開いた位置または完全に閉じた位置を維持する必要があります。部分的に開くと、シートの浸食やシールの破損が発生する可能性があります。

ハンドルの位置: ハンドルは視覚的なインジケータとして機能します。ハンドルがパイプと平行のとき、バルブは開いています。垂直の場合は CLOSED です。

手動操作: これらのガスアングルボールバルブは手動操作用に設計されています。ハンドルを回すために工具や「チーターバー」を使用しないでください。バルブの操作が困難な場合は、交換が必要になる可能性があります。

点検・整備

定期点検: バルブに腐食、ハンドルの損傷、またはガス臭の兆候がないか少なくとも年に 2 回点検してください。ボールが固着しないように定期的にバルブを開閉 (開閉) してください。

分解禁止: 重要な安全公差のため、ガスバルブの内部コンポーネントを分解したり修理したりしないでください。バルブに漏れがある場合、またはバルブが閉まらない場合は、直ちにユニット全体を交換してください。

環境: バルブエリアには、真鍮のボディやステムシールが時間の経過とともに劣化する可能性がある腐食性化学物質や湿気の蓄積がないようにしてください。

緊急時の手順: ガス漏れが発生した場合は、直ちに上流の元弁を閉じ、その場から避難し、緊急サービスに連絡してください。
