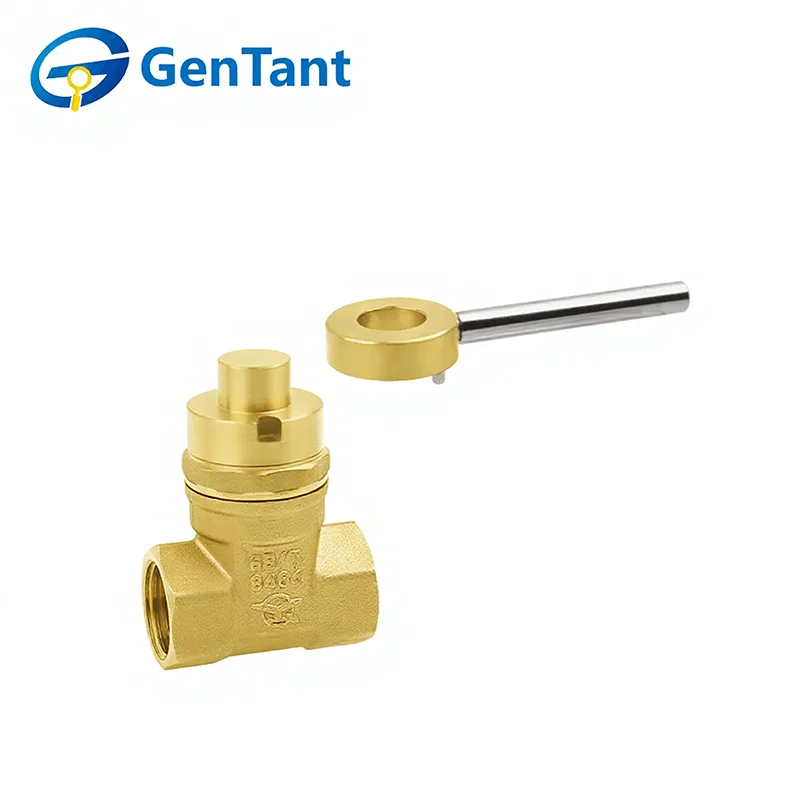

中耐久ロック可能ゲートバルブ

中耐久ロック可能ゲート バルブは、加圧配管システムで信頼性の高いオン/オフ サービスを提供できるように設計された堅牢な流量制御デバイスです。その主な機能は、流路を横切る固体ゲートを上下させることによって、水、油、ガスのいずれかの流体の流れを完全に隔離することです。特徴的な機能は、バルブを開位置または閉位置のいずれかに固定する一体型ロック機構であり、多くの場合、南京錠やロック可能なハンドル ハウジングが使用されます。これにより、不正な操作や偶発的な操作が防止され、システムの完全性、安全性、正確なフロー管理が保証されます。これは、さまざまな設備におけるメンテナンス、安全プロトコル、アクセス制御にとって重要なコンポーネントです。

製品の特長と用途

中型のロック可能なゲート バルブは、水および一般的な流体システムで信頼性の高いオン/オフ制御を行えるように設計されています。堅牢なボディ、スムーズなゲート操作、不正操作を防止するロック付きハンドルを採用し、安全性を確保しています。優れたシール性能と完全に開いたときの流れ抵抗が低いため、制御されたアクセスと信頼性の高い絶縁が必要な給水ネットワーク、HVAC システム、産業パイプライン、建築設備などで広く使用されています。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水、油、非腐食性および不燃性ガス

動作温度: -10°C ≤ T ≤ 120°C

ねじは ISO 228 規格に準拠しています

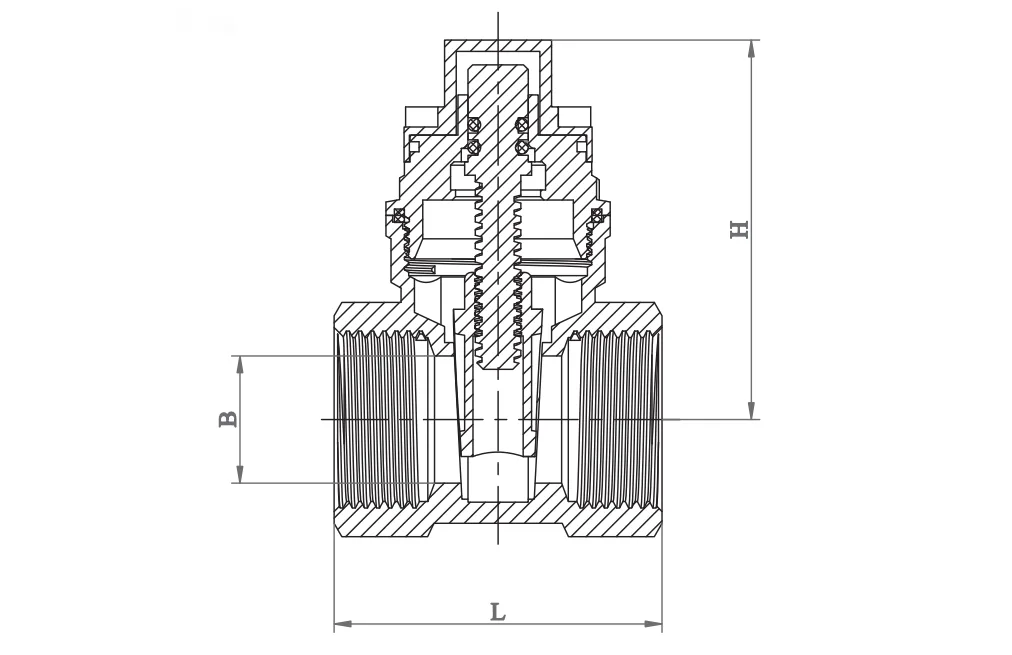

製品寸法

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

7.中型ロック式ゲートバルブの場合、ステムを垂直にし、操作ハンドルを上にして取り付けることをお勧めします。

取扱説明書

ゲートバルブは手動で操作します。ハンドルを反時計回りに回すと開き、時計回りに回すと閉じます。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間は、バルブを再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。

交換部品

通常の動作条件では、交換部品が必要になることはほとんどありません。各バルブタイプの推奨スペアパーツには、ハンドル、ハンドルナット、パッキン、グランド、パッキンナットが含まれます。

部品をご注文の際は、バルブの図番号、サイズ、必要な部品、おおよその年式をお知らせください。
