横型逆止弁

水平逆止弁は、パイプライン システム内での逆流や逆流を自動的に防止しながら、一方向の流体の流れを許可するように設計された重要な流量制御デバイスです。その主な機能は、ポンプ、コンプレッサー、その他の敏感な機器を圧力サージや流れが止まったときの逆循環によって引き起こされる損傷から保護することです。一方向の流れを確保することで、システム効率を維持し、ウォーターハンマーを防止し、給水や HVAC システムから工業用処理や灌漑に至るまでの用途におけるプロセスの完全性を保護します。水平パイプライン設置用に特別に設計されており、そのコンパクトな内部機構と本体の向きは、スペース効率とさまざまな圧力条件下での信頼性の高い動作のために最適化されています。

製品の特長と用途

応用

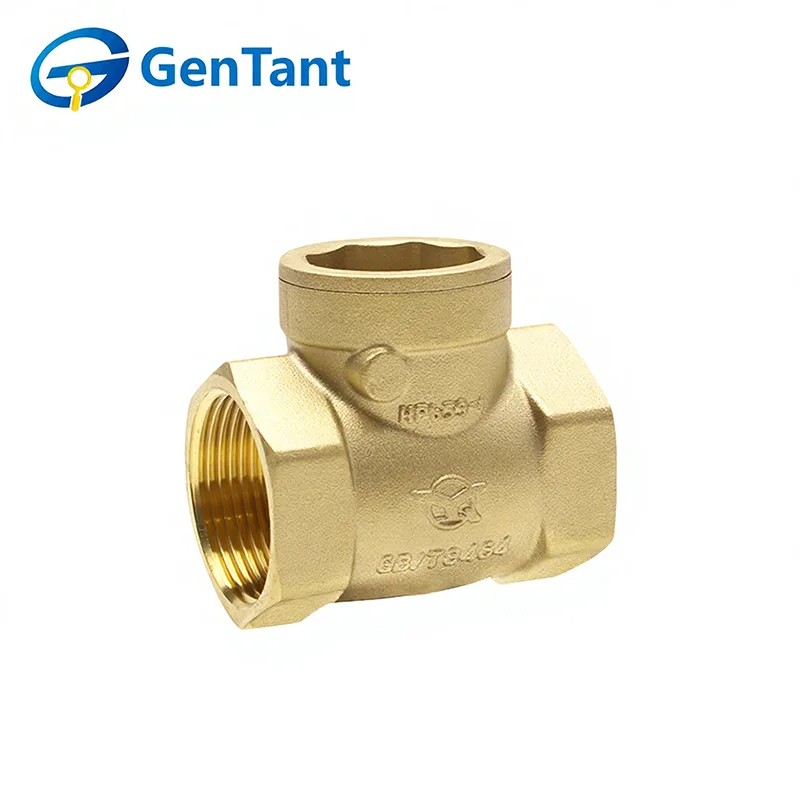

銅製の水平逆止弁は、一方向弁または逆止弁とも呼ばれ、パイプライン内の媒体の逆流を防ぐ機能があります。ウォーターポンプの吸込管の下部バルブも逆止弁の一種とみなされます。これらは自動バルブであり、開閉コンポーネントは媒体自体の流れと力に依存します。これらは主に、媒体を一方向にのみ流す必要があるパイプラインで使用され、逆流による事故を防ぎます。

特徴

素材とプロセス：高品質の銅素材を使用し、熱間鍛造プロセスを使用して作られています。

作動媒体：水、油、ガスなどのさまざまな媒体に適しています。

動作温度: -10°C ～ ≤120°C の温度範囲内で動作します。

最大使用圧力: 16bar の最大許容使用圧力 (PN) に耐えるように設計されています。

製品パラメータ

ねじ接続タイプ

DN15 (1/2 インチ)、DN20 (3/4 インチ)、DN25 (1 インチ)、DN32 (1-1/4 インチ)、DN40 (1-1/2 インチ)、DN50 (2 インチ)

主な材質

①バルブ本体、バルブカバー、バルブプレート：HPb59-1

②シール部：シリコーンゴム

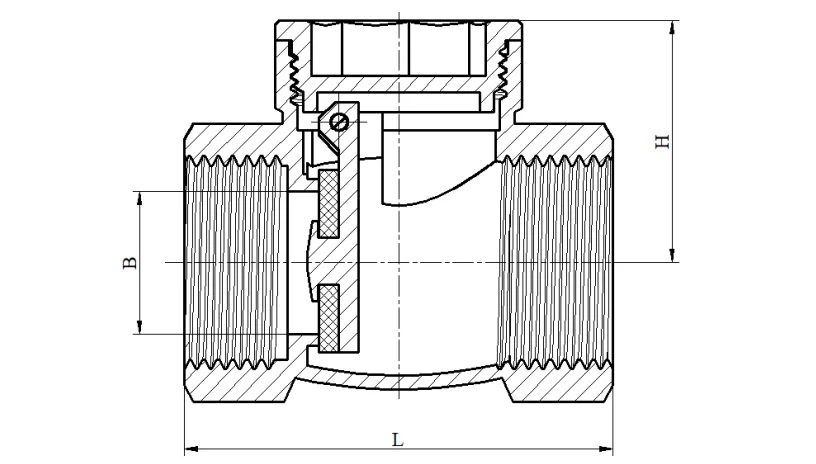

製品寸法

インストールと操作手順

1.ストレートスルーリフト逆止弁は水平パイプラインに設置する必要があります。垂直リフト逆止弁は通常、媒体が下から上に流れる垂直パイプラインに設置されます。

2.スイングチェックバルブの取り付け位置は制限されません。通常は水平パイプラインに設置されますが、垂直または傾斜したパイプラインに設置することもできます。

3.取り付けの際、媒体の流れの方向がバルブ本体に表示されている矢印と一致していることを確認してください。

メンテナンス

1.定期的な清掃。パイプライン内の不純物や堆積物が逆止弁に影響を与えるのを避けるために、全銅製横型逆止弁およびパイプライン内を定期的に清掃する必要があります。

2.冷水と温水の交互運転に注意してください。逆止弁の開閉を頻繁に行うと破損の原因となりますので、冷水・温水交互運転は避けてください。

3.圧力に注意してください。総銅製横型逆止弁を使用する場合、配管内の圧力状況が高くなりすぎると逆止弁に悪影響を及ぼす可能性がありますので注意してください。つまり、全銅製の水平逆止弁はパイプライン システムで一般的に使用されるデバイスであり、その使用とメンテナンスは非常にシンプルかつ簡単です。実際の使用においては、使用効果を確実にするために、ユーザーは上記の要件に従って運用および保守を行う必要があります。
