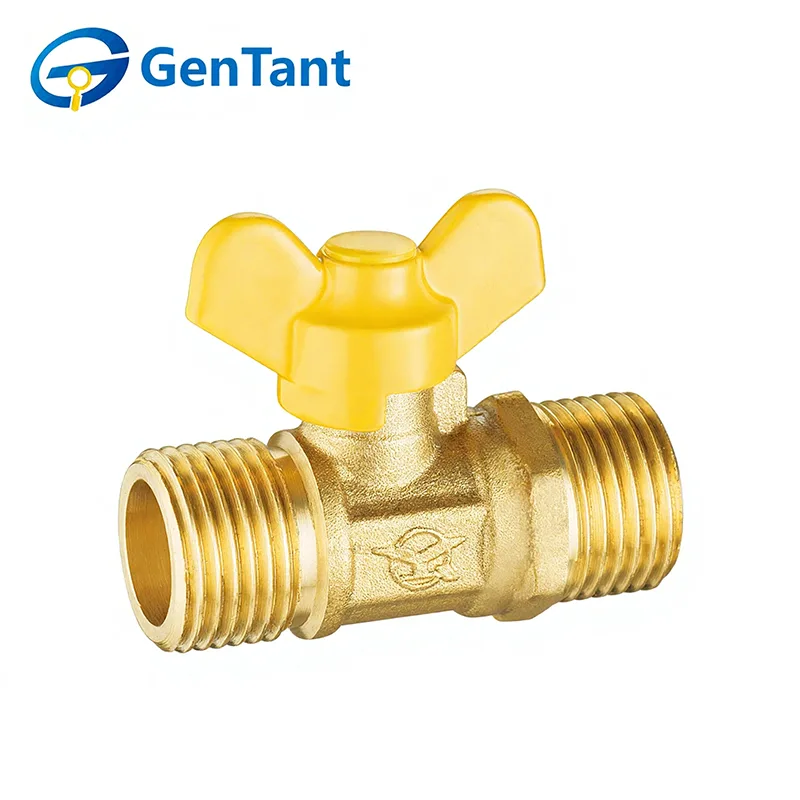

バタフライハンドルガスバルブ

バタフライ ハンドル ガス バルブは、ガス分配および制御システムで広く使用されており、簡単かつ効率的な操作でガスの流れを開閉および調整します。バタフライ ハンドル設計により、迅速な手動制御、明確な開閉表示、信頼性の高い性能が可能となり、これらのバルブは住宅用、商業用、および産業用ガス用途に適しています。

製品の特長と用途

バタフライ ハンドル ガス バルブは、標準的な長いレバーが自由に回転できない狭いスペースに設置できるように設計されています。コンパクトな「バタフライ」(T ハンドル) デザインは、快適なグリップを提供し、素早い 4 分の 1 回転の操作を可能にします。これらのバルブは、住宅用ガスメーターセット、キッチンキャビネット、壁に取り付けられたボイラー接続に広く適用されています。堅牢な真鍮構造により漏れ防止シールが確保され、設置業者に人気があります。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体：国内都市ガス、天然ガス、液化石油ガス（LPG）

動作温度: -10°C ≤ T ≤ 80°C

製品寸法

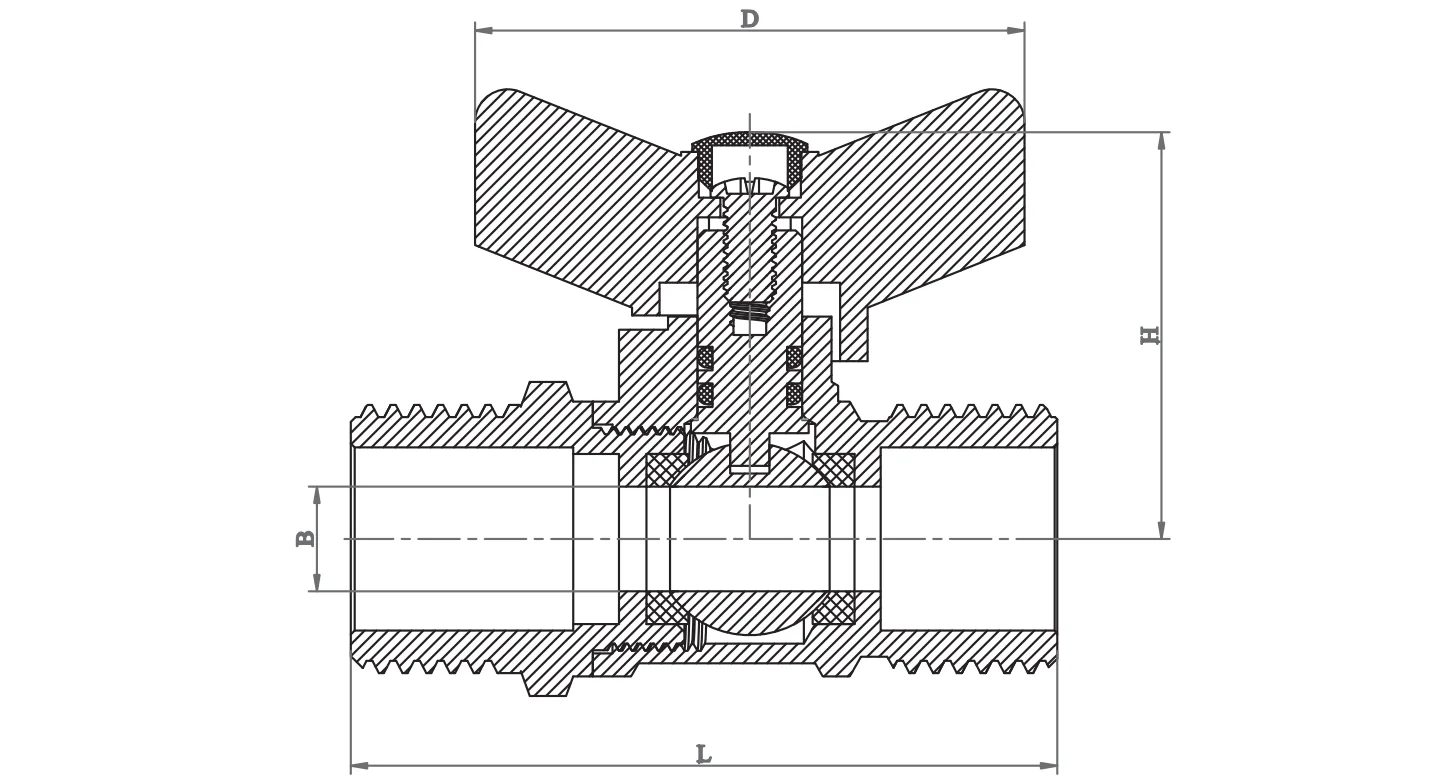

おねじおねじ

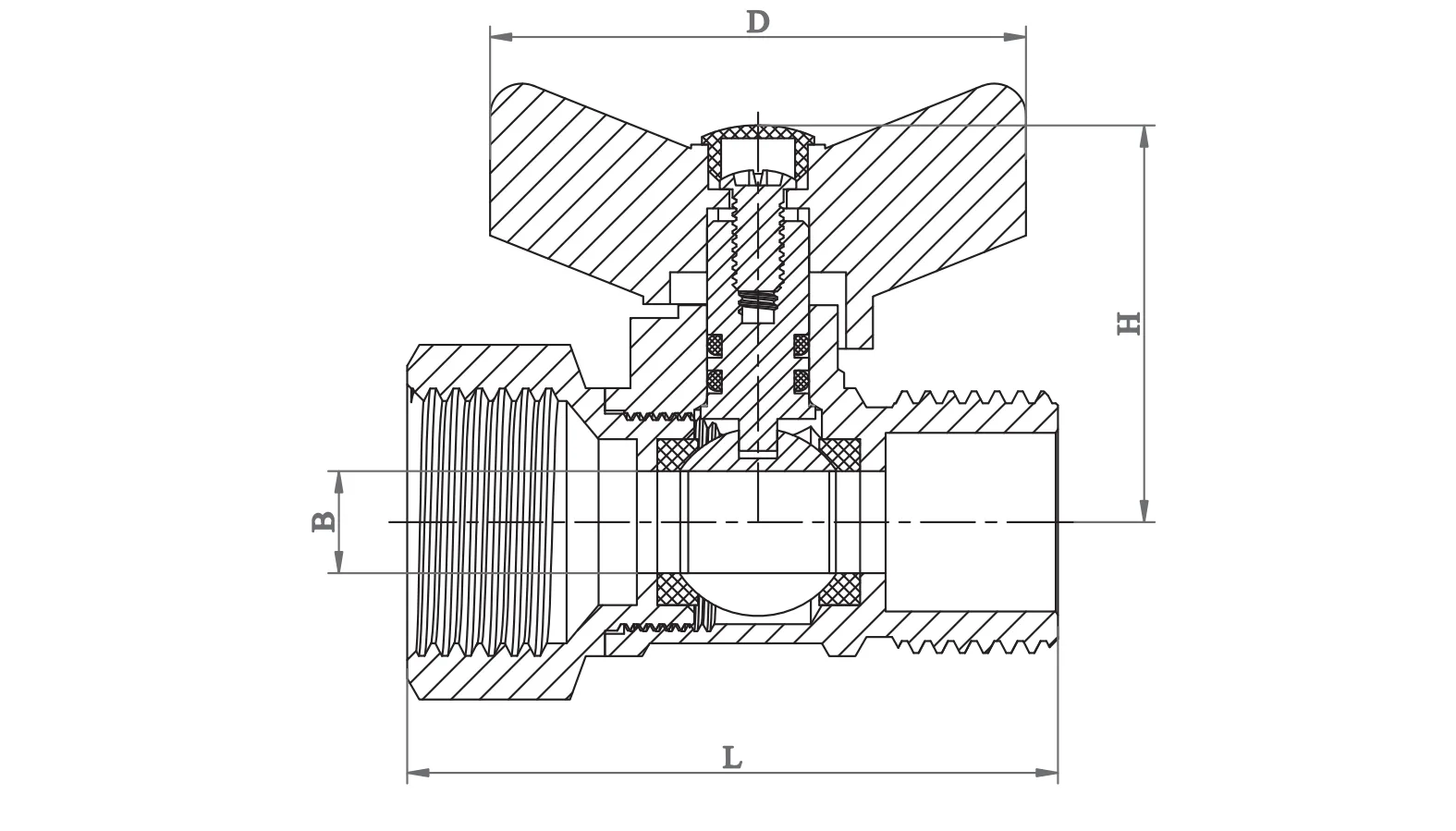

雌雄ねじ

設置ガイドライン

専門的な取り付け: バタフライハンドルガスバルブは、認定されたガス技術者によって取り付けられる必要があります。ガス供給が遮断され、作業エリアが十分に換気されていることを確認してください。

ねじ山の完全性: 耐ガス PTFE テープ (通常は黄色) または特殊なパイプドープのみを使用してください。シール剤を雄ねじにのみ塗布し、余分な材料がバルブ本体に入り込んでシールを妨げないようにします。

トルク管理: パイプに最も近いバルブの端に適切なレンチを使用してください。過度の力でバルブ本体に亀裂が入ったり、内部シートが損傷したりして、危険な漏れが発生する可能性があるため、締めすぎないでください。

漏れテスト: 取り付け後、漏れを確認するために火を使用しないでください。認定された漏れ検出溶液または石鹸水をすべての接合部に塗布します。泡は漏れを示しており、すぐに修正する必要があります。

取扱説明書

機能: バタフライハンドルガスバルブはオン/オフサービスのみを目的としています。完全に開いた位置または完全に閉じた位置を維持する必要があります。部分的に開くと、シートの浸食やシールの破損が発生する可能性があります。

ハンドルの位置: ハンドルは視覚的なインジケータとして機能します。ハンドルがパイプと平行のとき、バルブは開いています。垂直の場合は CLOSED です。

手動操作: これらのバタフライ ハンドル ガス バルブは手動操作用に設計されています。ハンドルを回すために工具や「チーターバー」を使用しないでください。バルブの操作が困難な場合は、交換が必要になる可能性があります。

点検・整備

定期点検: バルブに腐食、ハンドルの損傷、またはガス臭の兆候がないか少なくとも年に 2 回点検してください。ボールが固着しないように定期的にバルブを開閉 (開閉) してください。

分解禁止: 重要な安全公差のため、ガスバルブの内部コンポーネントを分解したり修理したりしないでください。バルブに漏れがある場合、またはバルブが閉まらない場合は、直ちにユニット全体を交換してください。

環境: バルブエリアには、真鍮のボディやステムシールが時間の経過とともに劣化する可能性がある腐食性化学物質や湿気の蓄積がないようにしてください。

緊急時の手順: ガス漏れが発生した場合は、直ちに上流の元弁を閉じ、その場から避難し、緊急サービスに連絡してください。
