HVAC システムの一般的なバランス バルブの概要

建物は世界のエネルギー消費の約 40% を占めており、そのうち HVAC (暖房、換気、空調) システムは建物のエネルギー使用量の 40% 以上を消費します。低炭素でエネルギー効率の高い建物を実現するには、HVAC システムの最適な管理が非常に重要です。

屋内の快適さと環境衛生を維持し、建物の二酸化炭素排出削減を促進する、省エネで高効率の HVAC システムに対する需要が高まっています。油圧流の最適化は、HVAC システムのエネルギー消費を削減し、建物の全体的な運用効率とパフォーマンスを向上させるための中核的な方法として機能します。

バランスバルブ指定されたエリアに正確な流れを最適なタイミングで分配するように特別に設計されており、水システム内で信頼性の高い水力バランスを実現します。以下に、当社が製造する主流のバランシングバルブをいくつか紹介します。ジェンタントHVAC アプリケーション向け。

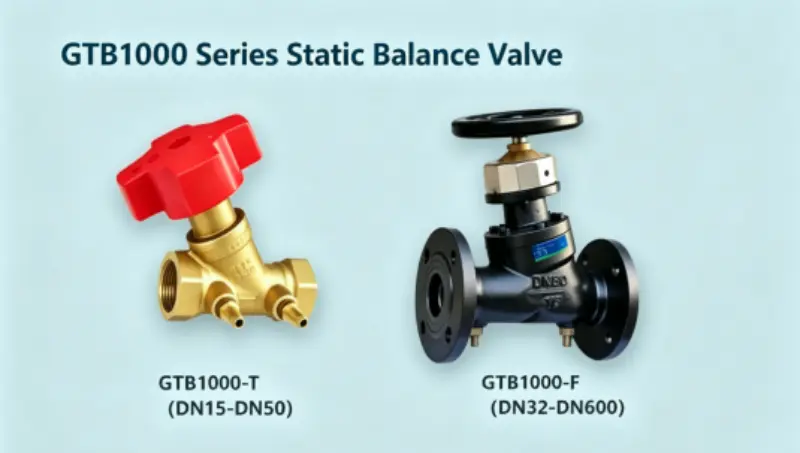

1. GTB1000 スタティックバランスバルブ

GTB1000 静的バランシング バルブは、セントラル空調および暖房システムに広く適用されています。専門的なコミッショニング装置を備えたこのバルブにより、現場での水システム流量の正確な事前調整が可能になります。これにより、各分岐回路の流量比が設計流量要件と一致することが保証され、配管システム全体の最適な静的油圧バランスが維持されます。

· 加熱または冷却用途の定流量水システムにおける流量バランスに適用可能。

・遮断機能付のため玉形弁の代替として使用できます。

・ストロークロック機能と圧力テストポートを装備しています。

・供給パイプラインまたは戻りパイプラインへの設置に適しています。

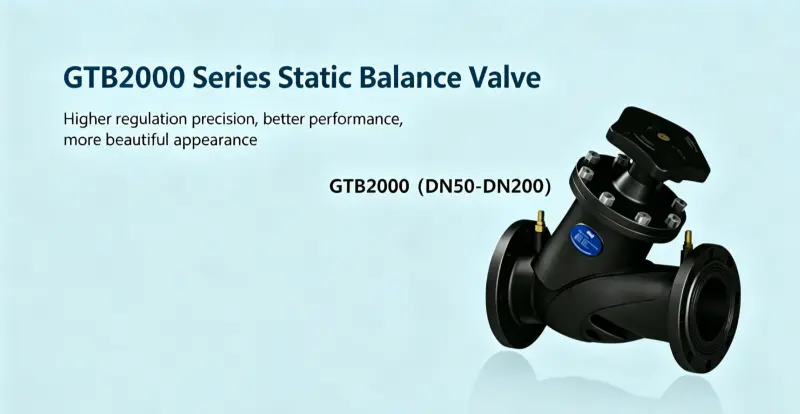

2. GTB2000シリーズスタティックバランスバルブ

GTB2000 シリーズ静的バランシング バルブは、セントラル空調および暖房システムに合わせて調整されており、専用のコミッショニング ツールを使用して正確なオンサイト流量事前調整をサポートします。従来品に比べ、調整精度が向上し、性能も向上し、見た目の美しさも向上しました。各分岐の実際の流れと設計された流れを効果的に同期させ、安定した静的油圧バランスを実現します。

・等パーセント流量特性を備えています。

・遮断機能付で玉形弁からの置き換えも可能

・ストロークロック機能、圧力テストポート付

・供給パイプラインまたは戻りパイプラインへの設置に適しています。

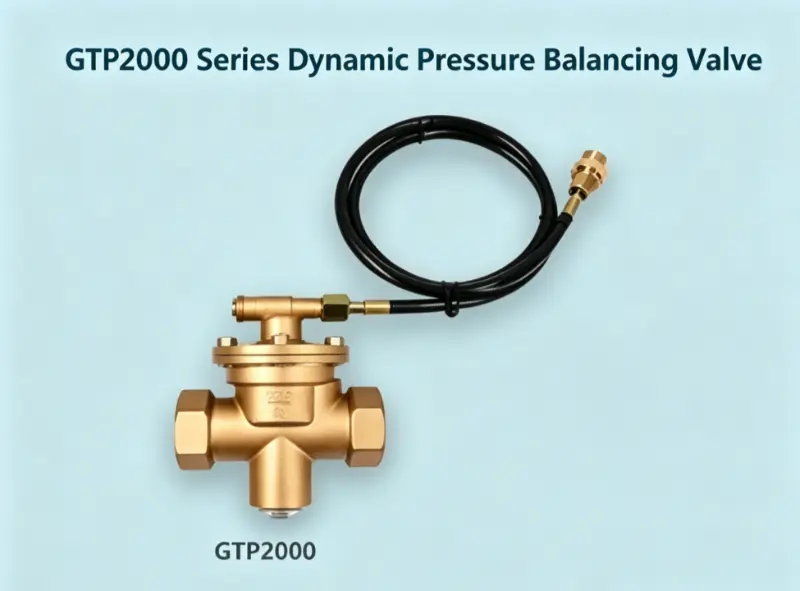

3. GTP2000シリーズ 動差圧平衡弁

GTP2000 シリーズ動的差圧バランシング バルブは、セントラル空調および暖房システム用に設計されています。端末装置と制御バルブ間の差圧を安定して制御し、システム圧力変動による干渉を排除します。このバルブは分岐パイプラインの流れを安定させ、ターミナル HVAC 機器の温度変動を効果的に回避します。

· 制御システム全体の差圧を一定に維持します。

· 制御システム内の自律的な規制をサポートします。

· 高度な無段階圧力調整設計を特徴とし、最大 25:1 の差圧制御比を提供します。

· 外部ネットワークからの圧力変動を吸収します。

· 自動目詰まり防止機能を内蔵しています。

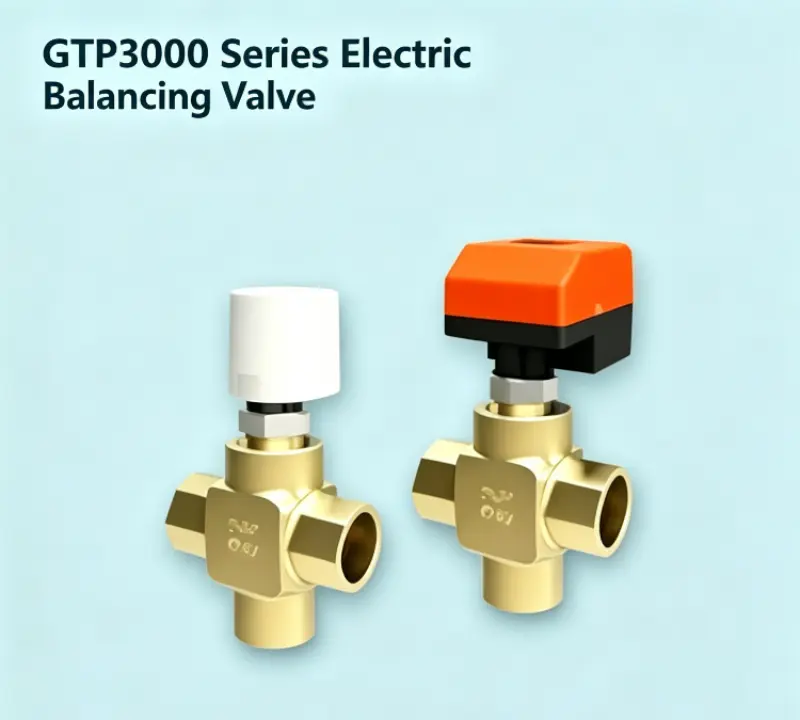

4. GTP3000シリーズ電動バランシングバルブ

動的バランシング機能と流量調整機能を統合した GTP3000 シリーズ電気バランシング バルブは、動作範囲内のシステム圧力の変動に関係なく、一定の流量を提供します。実際の流量要求に応じてバルブ開度を設定した後、内部スプールが可変流路を自動的に調整して安定した流量を維持します。

革新的な剛性構造を特徴とするこの電気バランシングバルブは、短い耐用年数や限られた調整範囲など、従来のダイヤフラムタイプのバルブに固有の欠点を克服しています。精密に校正されたスプールは流量偏差±5%以内を保証し、高精度で信頼性の高い油圧制御を実現します。

· 動的なバランスと調整機能を 1 つのユニットに統合します。

· 現場での試運転が不要なため、人件費が削減されます。

· 長い耐用年数と広い調整範囲を実現する革新的な剛性構造を備えています。

· 正確に校正されたスプールは、流量偏差を±5%以内に維持します。

· システムが変更された場合でも、再バランス設計は必要ありません。
