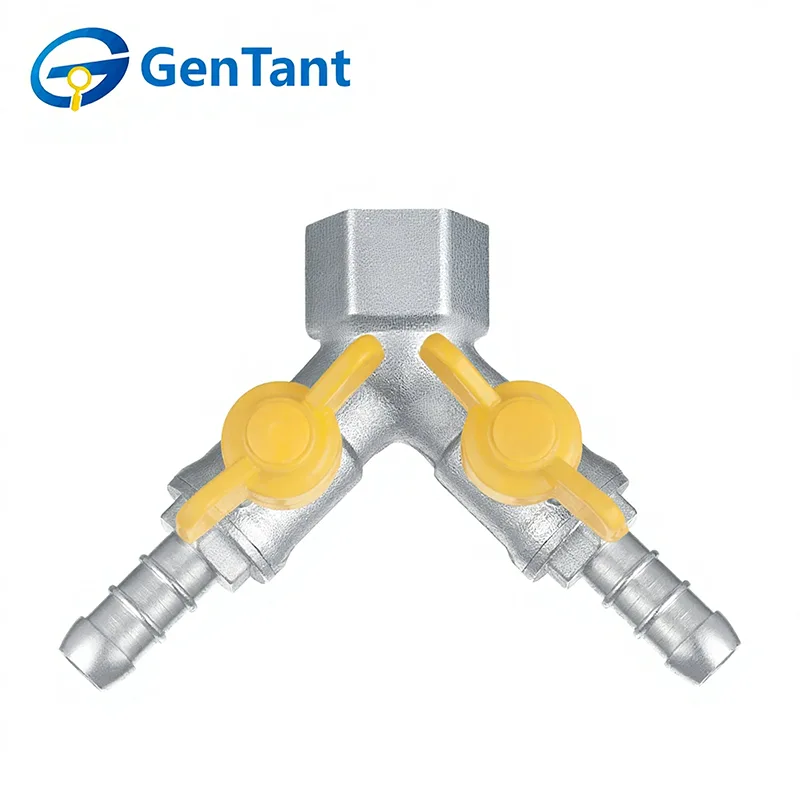

Y型切換弁

Y 字型ダイバータ バルブは、パイプライン システム内の流体またはガスの流れを方向付け、分割、または結合するように設計された重要な流量制御コンポーネントです。 Y 字型構造を備えたこれらのバルブは、乱流と圧力損失を低減しながらスムーズな流れの転換を可能にし、工業用処理、エネルギー システム、および流体分配アプリケーションに適しています。

製品の特長と用途

Y 字型ダイバーター バルブは、乱流を最小限に抑えながら 1 つのガス源を 2 つの別々の分岐ラインに分割するように設計された独自の角度の付いた本体を備えています。その主な特徴は、統合された流れの分流であり、追加の T 接合継手の必要性を排除し、潜在的な漏れ経路を削減します。これらは、狭いユーティリティルームの炉と給湯器の両方のメインガスラインを分割するなど、二重アプライアンスの接続に広く適用されています。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体：国内都市ガス、天然ガス、液化石油ガス（LPG）

動作温度: -10°C ≤ T ≤ 80°C

ISO 228規格に準拠したねじ

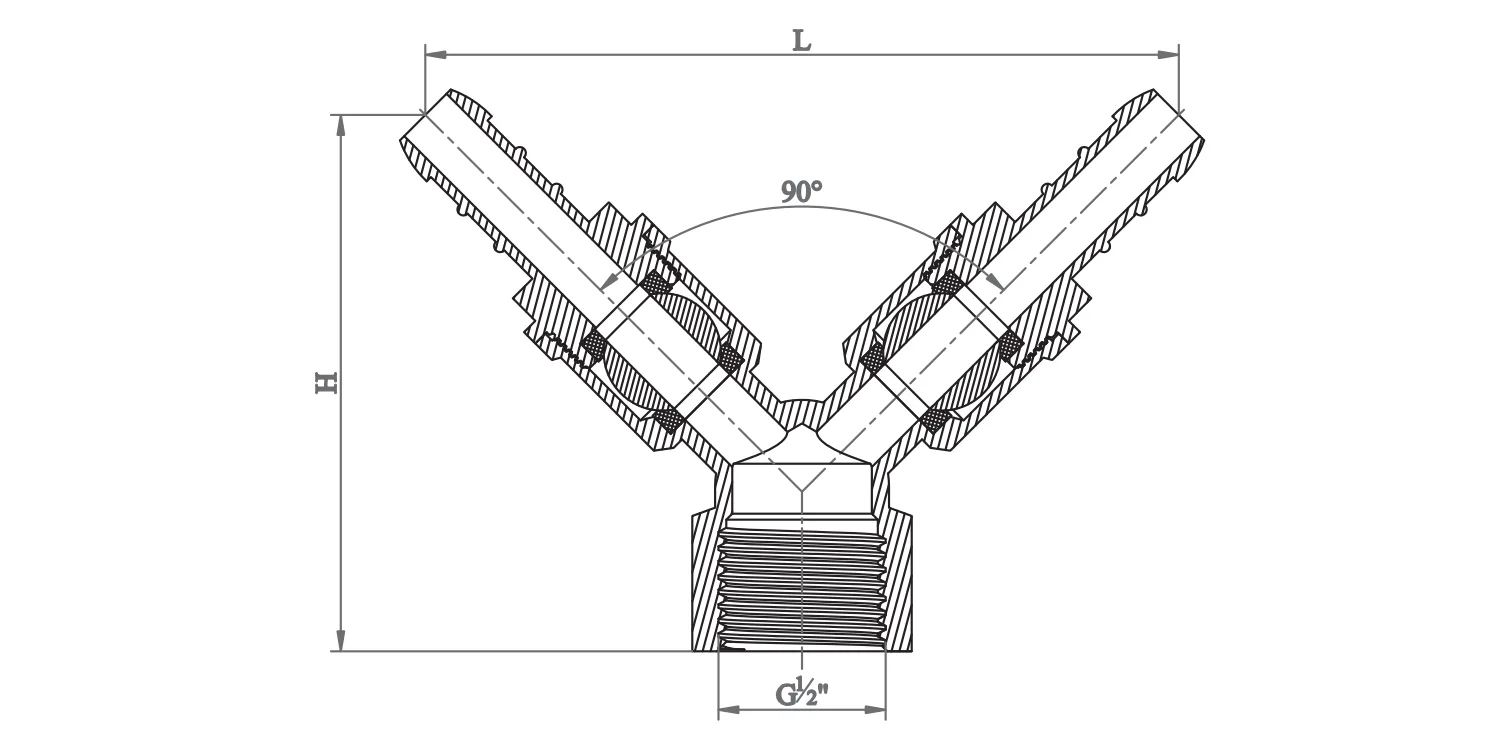

製品寸法

設置ガイドライン

専門家による取り付け: Y 字型ダイバーター バルブは、認定されたガス技術者によって取り付けられる必要があります。ガス供給が遮断され、作業エリアが十分に換気されていることを確認してください。

ねじ山の完全性: 耐ガス PTFE テープ (通常は黄色) または特殊なパイプドープのみを使用してください。シール剤を雄ねじにのみ塗布し、余分な材料がバルブ本体に入り込んでシールを妨げないようにします。

トルク管理: パイプに最も近いバルブの端に適切なレンチを使用してください。過度の力でバルブ本体に亀裂が入ったり、内部シートが損傷したりして、危険な漏れが発生する可能性があるため、締めすぎないでください。

漏れテスト: 取り付け後、漏れを確認するために火を使用しないでください。認定された漏れ検出溶液または石鹸水をすべての接合部に塗布します。泡は漏れを示しており、すぐに修正する必要があります。

取扱説明書

機能: Y 字型ダイバーター バルブはオン/オフ サービス専用です。完全に開いた位置または完全に閉じた位置を維持する必要があります。部分的に開くと、シートの浸食やシールの破損が発生する可能性があります。

ハンドルの位置: ハンドルは視覚的なインジケータとして機能します。ハンドルがパイプと平行のとき、バルブは開いています。垂直の場合は CLOSED です。

手動操作: これらのバルブは手動操作用に設計されています。ハンドルを回すために工具や「チーターバー」を使用しないでください。バルブの操作が困難な場合は、交換が必要になる可能性があります。

点検・整備

定期点検: Y 字型ダイバーター バルブを少なくとも 1 年に 2 回検査し、腐食、ハンドルの損傷、ガス臭の兆候がないか点検してください。ボールが固着しないように定期的にバルブを開閉 (開閉) してください。

分解禁止: 重要な安全公差のため、ガスバルブの内部コンポーネントを分解したり修理したりしないでください。バルブに漏れがある場合、またはバルブが閉まらない場合は、直ちにユニット全体を交換してください。

環境: Y 字型ダイバーター バルブのエリアには、真鍮のボディやステム シールが時間の経過とともに劣化する可能性がある腐食性化学物質や湿気の蓄積がないようにしてください。

緊急時の手順: ガス漏れが発生した場合は、直ちに上流の元弁を閉じ、その場から避難し、緊急サービスに連絡してください。
