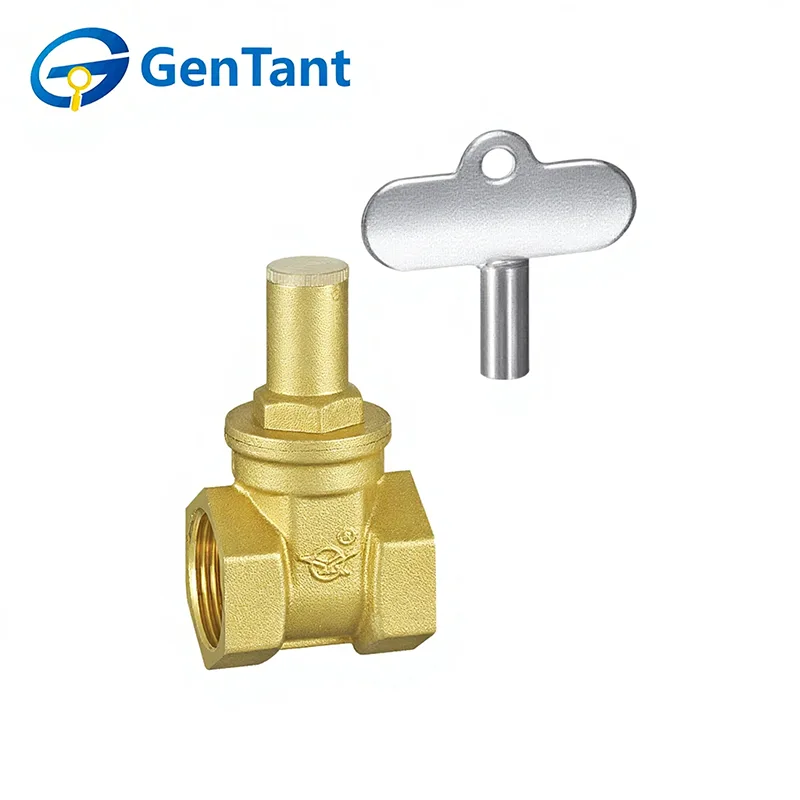

三角ロック式ゲートバルブ

トライアングル ロック可能ゲート バルブは、パイプライン システムで安全な分離を行うために設計された特殊な流量制御デバイスです。その中心的な機能は、くさび形のゲートの直線運動による流体の流れを可能にするか完全に遮断することであり、統合された三角形のロック機構により、バルブの位置 (開または閉) を南京錠で固定することができます。これにより、不正な操作や偶発的な操作が防止され、重要なシステムの安全性、メンテナンスのための制御されたアクセス、公共事業、商業ビルサービス、産業プロセスなど、運用上のセキュリティが不可欠なアプリケーションにおける正確なフロー管理が確保されます。

製品の特長と用途

三角形のロック可能なゲート バルブは、給水およびユーティリティ パイプライン システムで安全なオン/オフ制御を行うように設計されています。耐久性に優れたバルブ本体と、不正操作やいたずらを防止する三角キーロック機構を採用しています。全開時には流れ抵抗を最小限に抑え、信頼性の高いシール性能を発揮します。このバルブは、安全性、制御されたアクセス、信頼性の高い絶縁が必要とされる地方自治体の水道網、建築サービス、HVAC システム、産業用パイプラインで広く使用されています。

製品パラメータ

技術仕様

① 高品質の銅素材を用い、朱肉プレス加工と熱間鍛造加工により製作されています。

② 三角ロック式ゲートバルブは、水、油、ガスなどの媒体で作動します。

③使用温度：-10℃≦t≦120℃。

④ 最大許容作動圧力 (PN): 16bar。

ねじ接続タイプ

DN15 (1/2 インチ)、DN20 (3/4 インチ)、DN25 (1 インチ)、DN32 (1/1/4 インチ)、DN40 (1/1/2 インチ)、DN50 (2 インチ)

材料構成

バルブボディ、ボンネット、ゲート：HPb59-1

シール要素: EPDM

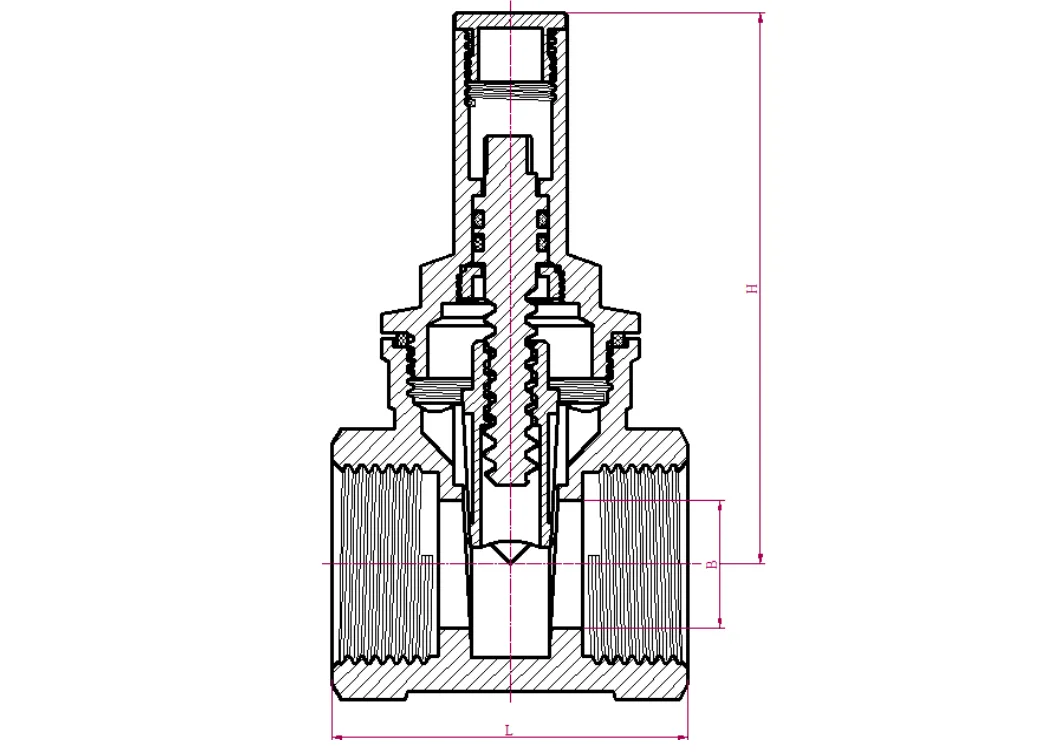

製品寸法

設置ガイドライン

1.1 ネジ付きゲート バルブの場合、取り付けおよび締め付け中にゲートが完全に閉じた位置にあることを確認してください。 PTFE テープなどのシール材は清潔で、ゴミが付着していない必要があります。

1.2 ネジ付きゲートバルブを取り付けるときは、配管がバルブ本体端面に対して垂直であることを確認してください。締め付ける際は、ねじと同じ側の六角または八角部分のみを握り、反対側の六角または八角部分は握らないでください。バルブ本体の変形や作動不良を避けるため、取り付けトルクはDN15とDN20では50N・mを超えず、DN25では70N・mを超えてはなりません。

1.3 ねじ付きゲートバルブを管端に接続する場合、雌ねじはテーパまたは平行のいずれかですが、雄ねじは管用テーパねじでなければなりません。接続不良や漏れの原因となります。

1.4 この点はセクション 1.3 で述べた要件を繰り返します。雌ねじはテーパーまたは平行にすることができますが、雄ねじは接続の緩みからの漏れを防ぐためにテーパーにする必要があります。

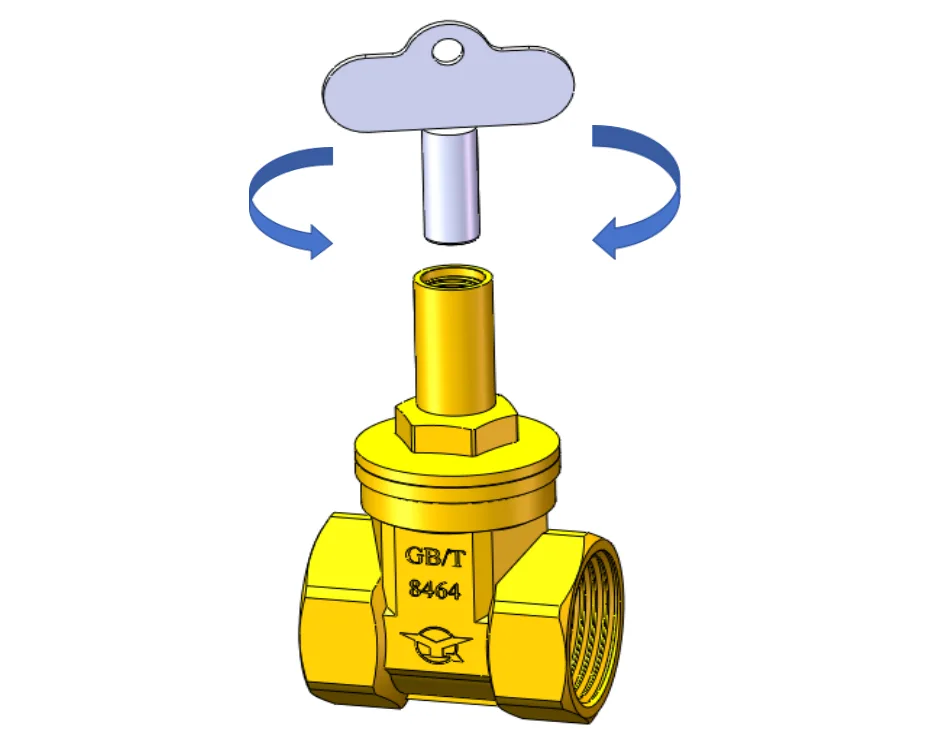

1.5 トライアングル ロック可能ゲート バルブを操作するには、時計回りに回すと閉じ、反時計回りに回すと開きます。バルブ構造を損傷する可能性があるため、追加の工具を使用したり、過度な力を加えたりしないでください。

1.6 バルブの寿命を延ばすために、バルブは全開または全閉の位置でのみ使用することをお勧めします。バルブを絞りの目的で部分的に開いたり、エンドバルブとして使用したりしないでください。
