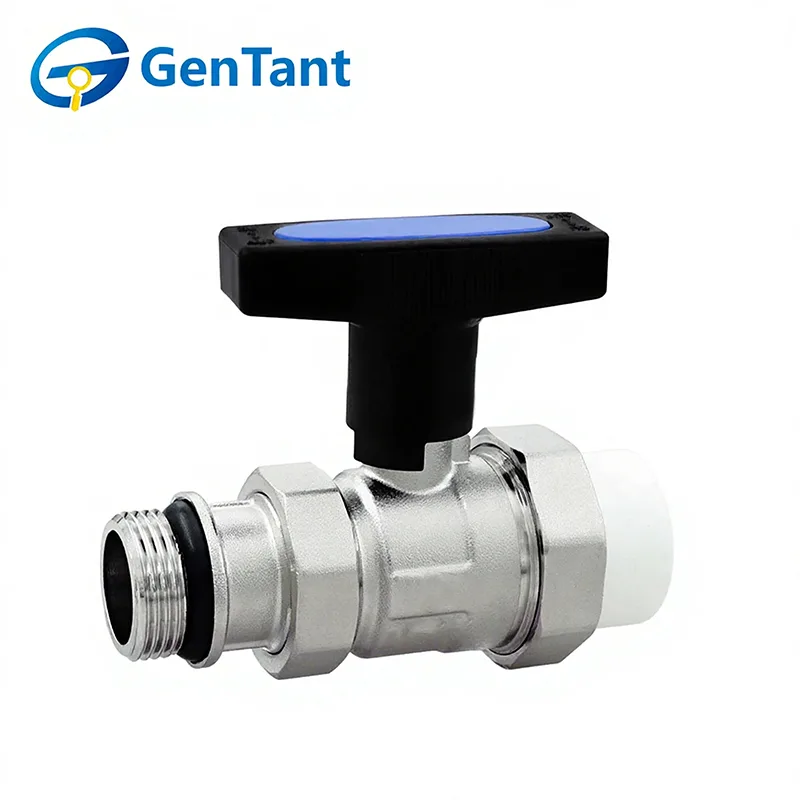

ロングシャンクリターンバルブ

ロングシャンクリターンバルブは、床下暖房システムやラジエーターループなどの温水加熱または冷却回路での流体の逆流を防ぐように設計された特殊な逆止弁の一種です。その主な機能は、一方向の流れを確保し、加熱または冷却された水が意図した方向に循環できるようにすると同時に、自動的に閉じてシステムのバランスと効率を乱す可能性のある逆流をブロックすることです。特徴的な「ロングシャンク」設計は拡張されたバルブ本体を備えており、マニホールドポートまたはディープセット接続ポイントに直接取り付けることができます。これにより、安全で一体化したフィット感が得られ、メンテナンス時のアクセスが容易になり、最新の HVAC システムにおける水圧分離と一貫した熱性能を維持するために不可欠となっています。

製品の特長と用途

ロングシャンクリターンバルブは、凹型または断熱システムでの流体の戻りの流れを促進するように設計された細長い本体を備えています。その主な特徴は、調整ポートにアクセスできる状態を維持しながら、厚いパーティションを通して安全に設置できる拡張されたリーチです。これらは床暖房マニホールドや太陽熱回路に広く適用されており、熱源への水の戻りを調整し、ループ全体にわたって圧力のバランスと最適な熱効率を確保します。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水

動作温度: -10°C ≤ T ≤ 100°C

ねじは ISO 228 規格に準拠しています

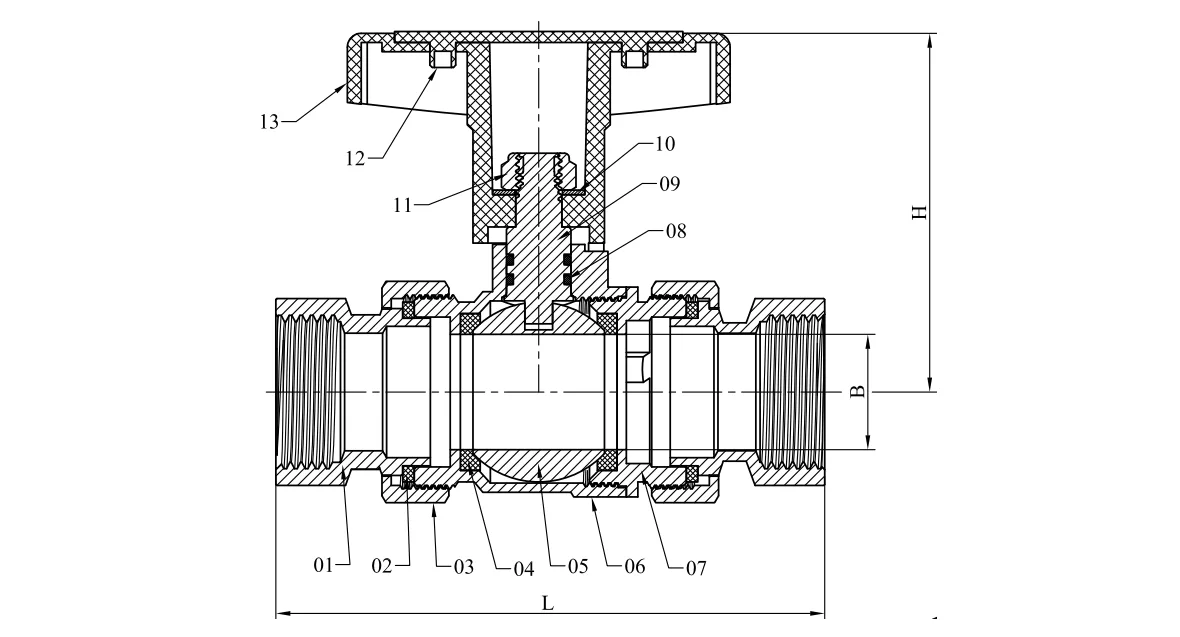

めねじ-めねじ

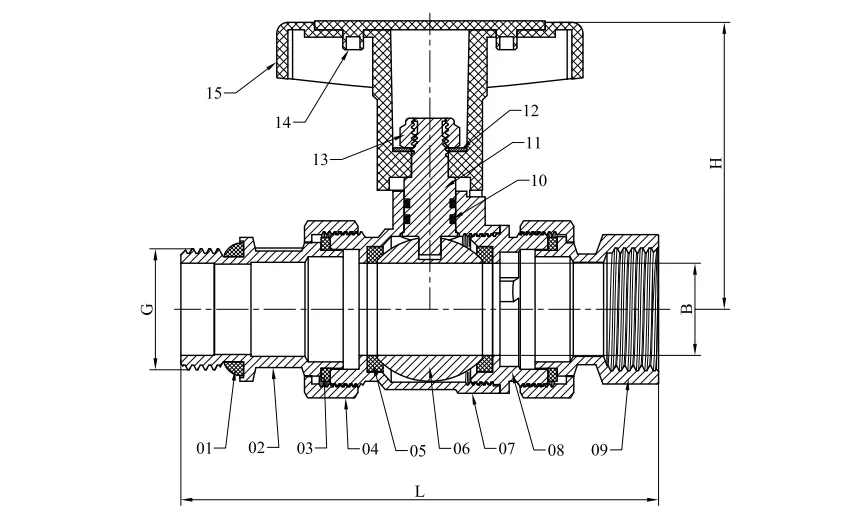

おねじ・めねじ

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

取扱説明書

ロングシャンクリターンバルブは手動で操作します。ハンドルを反時計回りに回すと開き、時計回りに回すと閉じます。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間は、バルブを再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。
