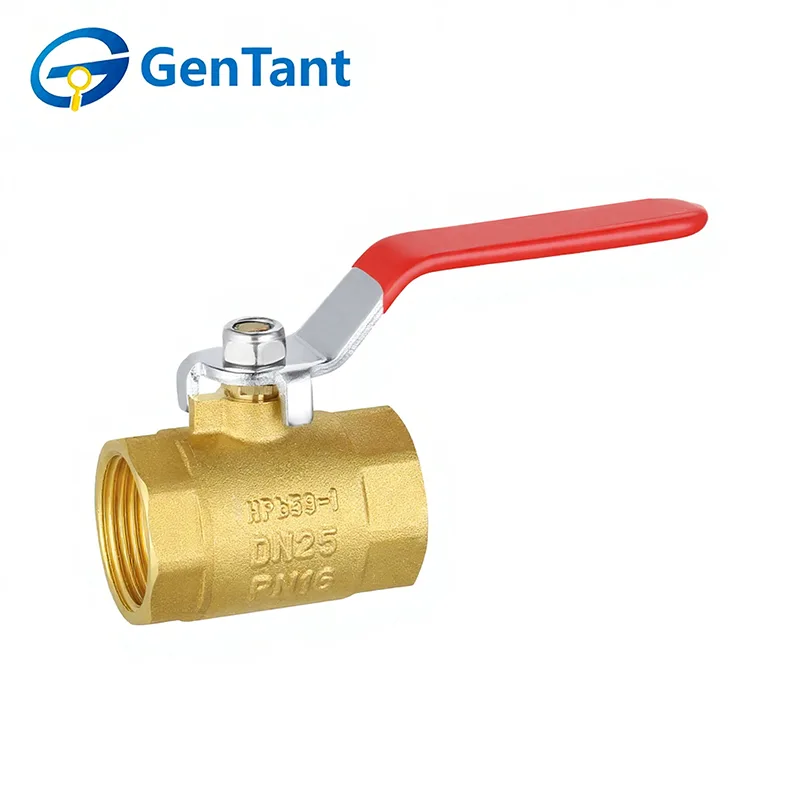

めねじボールバルブ

雌ねじボールバルブは、幅広い流体システムで信頼性の高いオン/オフ制御を行うために設計された、非常に汎用性が高く効率的な 4 分の 1 回転遮断デバイスです。その主な機能は、バルブ本体内で中空の穴あきボールを 90 度回転させることによって、流れを開始または停止することです。開いた位置では、ボアはパイプラインと整列し、圧力降下を最小限に抑えながら完全で妨げられることのない流れが得られます。閉じると、ボールの固体側が流路を完全に遮断します。ポートに雌ネジが付いており、雄ネジ付きパイプや継手に直接接続できるように設計されており、頻繁な操作が必要な用途に最適なコンパクトで堅牢な漏れ防止シールを提供します。

製品の特長と用途

雌ねじボールバルブは両端に雌ねじが付いているため、追加の継手を使用せずにおねじパイプに安全に直接接続できます。コンパクトな 4 分の 1 回転の設計により、迅速な遮断と信頼性の高い漏れ防止性能が保証されます。住宅および商業分野では、飲料水ライン、HVAC システム、ガス配管に不可欠です。設置が容易なため、請負業者やメンテナンス修理に最適です。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水

動作温度: -10°C ≤ T ≤ 80°C

ISO 228規格に準拠したねじ

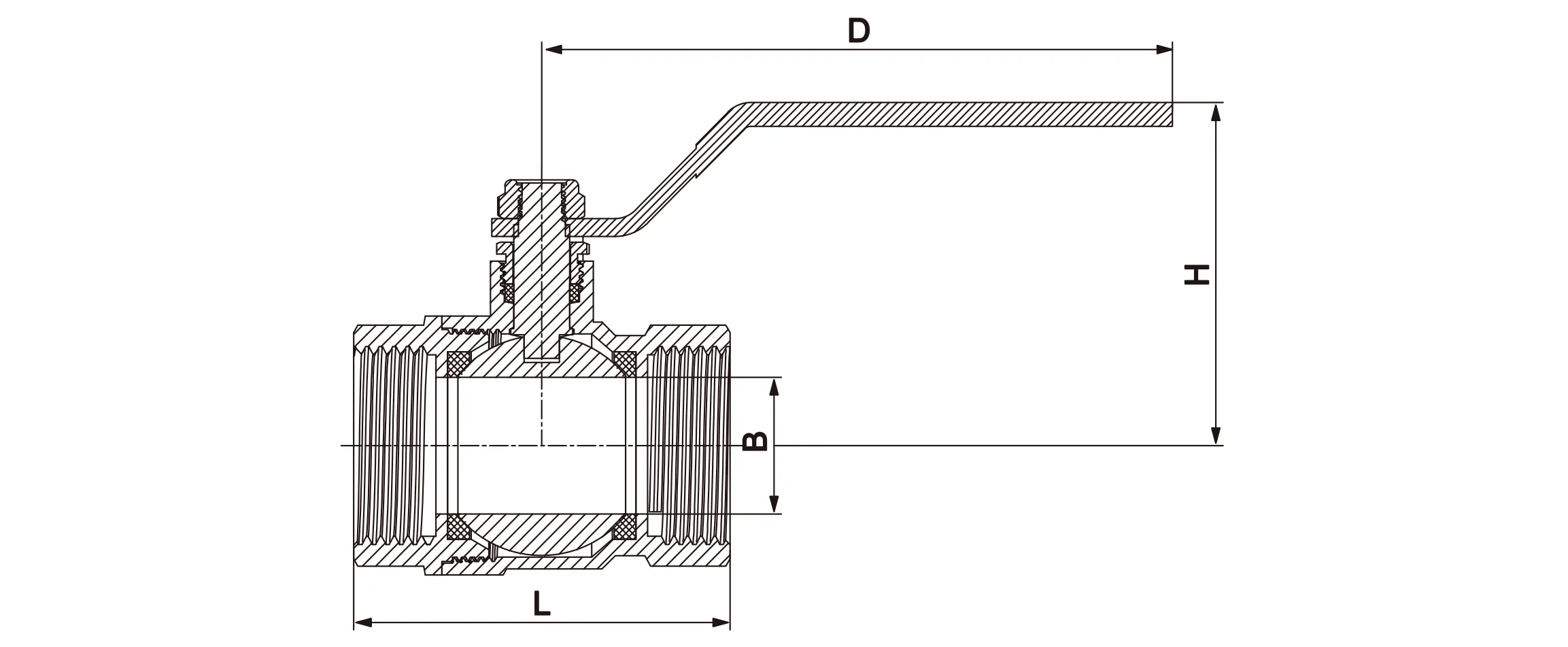

製品寸法

製品の特徴と利点

GenTant めねじボールバルブは、迅速な遮断と信頼性の高い流れの起動を実現するように設計されています。

プレミアム素材: HPb59-1 高品質真鍮 (国家標準) で作られています。

最適な流れ: 可能な限り低い流れ抵抗 (事実上ゼロ) を提供します。

高性能: 閉鎖中の高い圧力差に耐えることができます。

迅速な動作: 一部のモデルは 0.05 秒から 0.1 秒の開閉速度を備えており、自動化システムに最適です。

コンパクトな設計: 軽量で省スペースなので、さまざまな配管ネットワークに簡単に統合できます。

設置ガイドライン

長期的な性能を確保し、構造的損傷を防ぐために、設置は資格のある専門家が行う必要があります。

準備: 配管システムがきれいであることを確認してください。保護キャップを取り外し、ポートにゴミがないか検査します。

位置合わせ：接続パイプが完全に位置合わせされていることを確認します。過度の位置ずれにより取り付けストレスが生じ、バルブが損傷する可能性があります。

正しい工具の使用: 締め付けるねじに最も近いバルブの六角形または八角形の部分に、適切なトルクでレンチまたはパイプトングを使用します。本体が変形する恐れがありますので、反対側に力を加えないでください。

ネジ山シーリング: PTFE シーラントはパイプのネジ山にのみ使用してください。ねじの長さについては ISO 228 規格に従います。ねじ山が「底に突き出る」と内部シール面が損傷する可能性があるため、締めすぎないでください。

システムサポート: 配管重量がバルブにストレスを与えないように適切なサポートを提供します。

サービス前チェック: 圧力と温度の定格がシステムと一致していることを確認し、試運転前にバルブを 1 回完全にサイクル (開/閉) します。

取扱説明書

機能: めねじボールバルブはオン/オフサービスのみを目的としています。それらは全開または全閉を維持する必要があり、絞り（流量調整）に使用しないでください。

機構：双方向バルブです。ハンドルの位置は流れの方向を示します。

ウォーターハンマーの防止: 「ウォーターハンマー」効果 (突然の圧力サージ) を避けるために、バルブを急激に閉じないでください。

ハンドルの使用: 工場付属のハンドルのみを使用してください。過度のトルクが内部コンポーネントを損傷する可能性があるため、てこの比を高めるためにエクステンションを使用しないでください。

点検・整備

一般的なケア: 通常、定期的なメンテナンスは、時折のサイクリングとステム パッキング チェック以外には必要ありません。

濾過: バルブの内部シールを保護するために、システムの入口にフィルターを取り付けることを強くお勧めします。

漏れ防止: ステム漏れが発生した場合は、パッキンナットを時計回りに 1/4 回転締めてください。 PTFEパッキンは補償用に設計されています。

安全警告: システムが加圧されている間は、バルブを再梱包したり分解したりしないでください。常に最初に圧力を解放してください。

分解禁止: 通常、ボディ/テールピースの完全性が損なわれるため、部品交換のためにツーピースバルブを分解することはお勧めしません。
