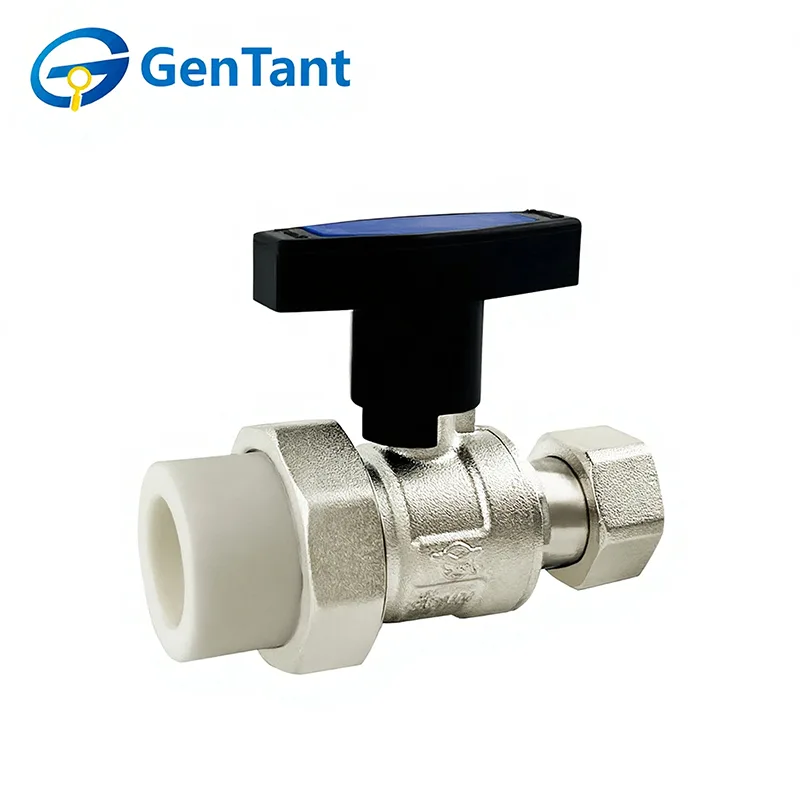

PPRユニオンロングシャンクボールバルブ

PPR ユニオン ロング シャンク ボール バルブは、ポリプロピレン ランダム コポリマー (PPR) 配管システム用に設計された特殊な多機能コンポーネントです。その機能は 2 つの目的を持っています。標準のボール機構を使用して、流体の流れに対して信頼性の高い 4 分の 1 回転オン/オフ バルブとして機能し、拡張ステムを備えた統合ユニオン接続により、設置とメンテナンスに大きな利点がもたらされます。 「ロングシャンク」設計により、操作ハンドルがパイプから離れた位置に配置され、断熱材や壁被覆の後でも簡単にアクセスできます。ユニオンエンドにより、メインの PPR ラインを切断せずにバルブの取り付けまたは取り外しができるため、住宅配管、輻射暖房、太陽熱温水設備のシステム分離、保守、改造に不可欠です。

製品の特長と用途

PPRユニオンロングシャンクボールバルブは、着脱可能なユニオンジョイントと細長いボディを採用しており、パイプを切断することなくメンテナンスが容易です。最大の特徴は、真鍮の耐久性とPPRの熱融着の利便性を組み合わせたハイブリッド構造です。これらは、バルブが壁の後ろに埋め込まれている隠蔽配管ネットワークや住宅の水道システムに広く適用されており、長期使用のための信頼性が高くアクセス可能な遮断ポイントを提供します。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水

動作温度: -10°C ≤ T ≤ 100°C

ねじは ISO 228 規格に準拠しています

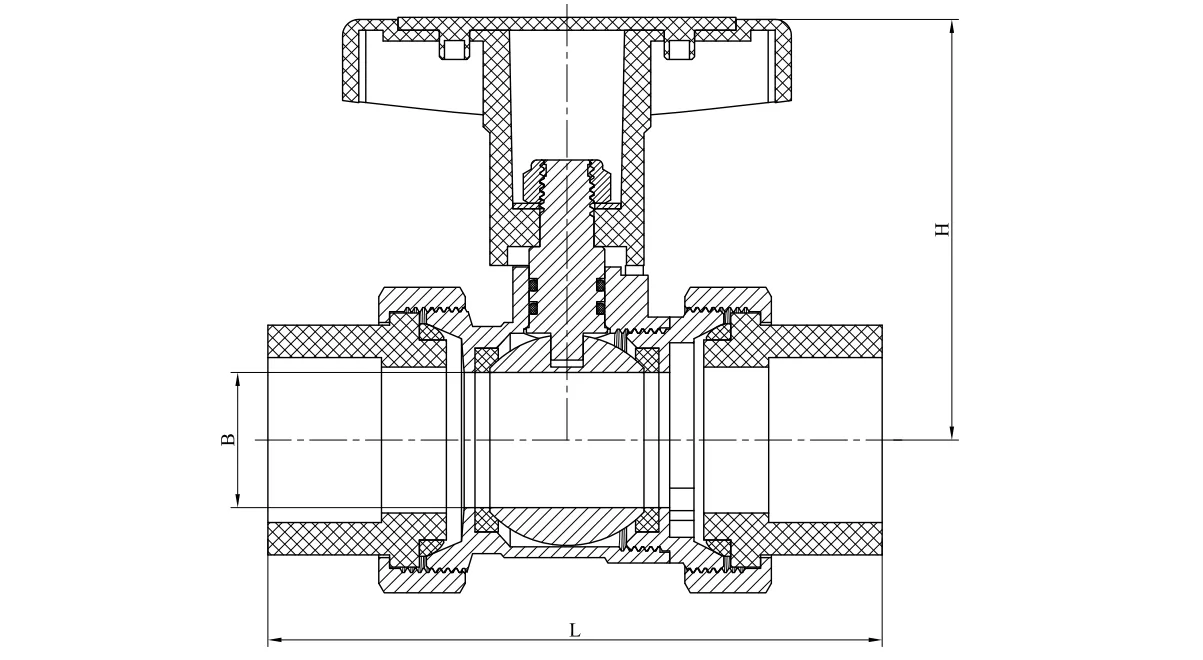

製品寸法

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

取扱説明書

PPRユニオンロングシャンクボールバルブは手動操作です。ハンドルを反時計回りに回すと開き、時計回りに回すと閉じます。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間は、バルブを再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。
