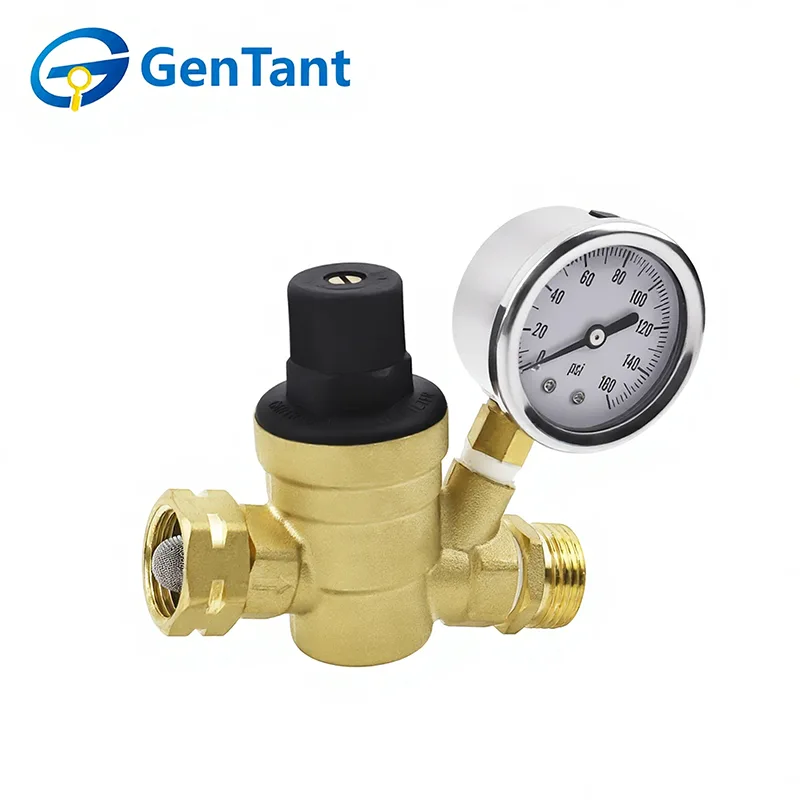

ゲージ付減圧弁

ゲージ付き減圧弁は、流体システム内の正確な圧力管理を保証するように設計された統合制御アセンブリです。バルブの中心的な機能は、より高く変動する入口圧力を、安定した安全な事前定義された出口レベルまで自動的に下げ、それによって下流のパイプライン、機器、および器具を損傷から保護することです。統合された圧力計により、設定された出口圧力が一目で視覚的に確認できるため、モニタリング、初期設定、継続的なシステム診断が容易になります。

製品の特長と用途

このゲージ付き静的および動的減圧弁は、大きな入口変動に関係なく、安定した下流圧力を維持します。堅牢な PN16 定格構造を特徴としており、性能、調整、密閉性に影響を与えることなく、水平および垂直の両方の設置が可能です。ヨーロッパの EN1567 規格に準拠しており、調整泉は飲料水から完全に隔離されているため、衛生と安全が確保されています。

このバルブは主に、パイプライン圧力が高いか不安定な都市給水システムで使用され、エンドユーザーの入口水圧力を効果的に低下させ、安定させます。その重要な機能は、上流の変動にもかかわらず下流の圧力を自動的に一定に維持しながら流量需要を満たし、信頼性の高い安全な家庭用水の供給を確保することです。

製品パラメータ（仕様）

ねじ接続タイプ

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

技術仕様

最大許容作動圧力 (PN): 16 bar

圧力調整範囲 (Ps): 1~6 bar

出口圧力工場出荷時設定: 3 bar

出口圧力変動範囲：±10%

使用温度範囲：0℃(氷結しないこと)～(80℃)

騒音レベル (dB(A)): 30 dBA

材料構成

①バルブボディ、バルブカバー、バルブスプール：HPb59-1

②シールエレメント：EPDM

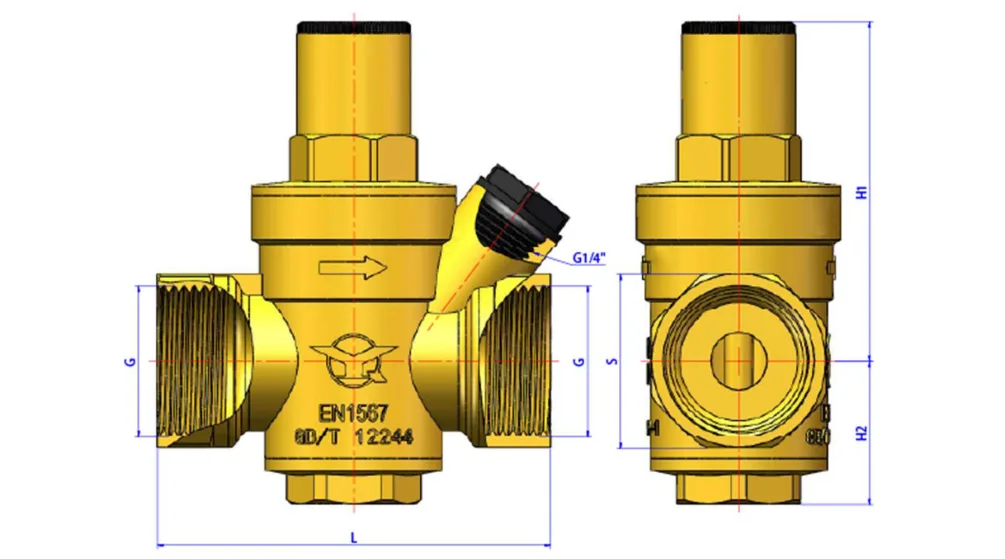

製品寸法

製品の構造と動作原理

動作原理

ゲージ付き減圧弁の中心機能は、高い入口圧力を安定した校正された出口圧力に正確に調整することにより、その後の家庭用および産業用流体システムの完全性をサージ現象や局所的な過圧状態から保護することです。

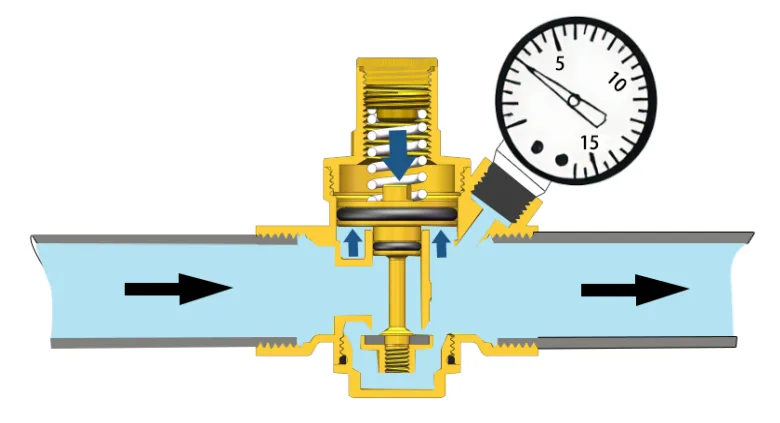

機械的には、この装置は 2 つの主要な力のバランスをとることによって油圧平衡を確立します。1 つは、バルブを開位置に向けて付勢する、あらかじめ張力を加えたスプリングによって及ぼされる静的な力と、内部ピストンに作用する上流の流体圧力によって生成される動的閉鎖力です。この継続的な自己作動バランスは、下流側で一貫した減圧状態を効果的に維持し、流体の供給とシステム保護の両方を最適化します。

使用水量時の稼働状況

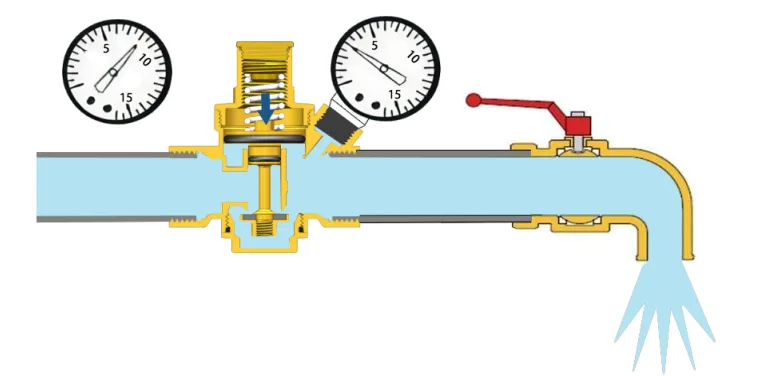

水栓を開けると、内部のバネの力がピストンの下面に作用する上向きの水圧を上回ります。その結果、ピストンが下方に移動し、それによって流体流路が開きます。追加の下流蛇口が作動すると、ピストンの下の逆圧が減少し、減圧弁を通る体積流量が比例して増加します。

ゼロ流量時の動作状態

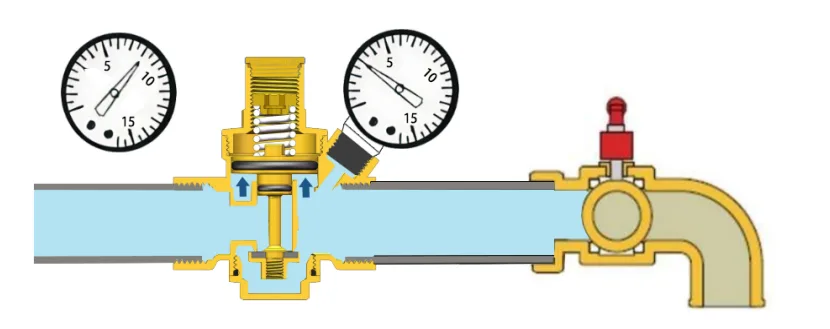

下流側の蛇口が閉じると、下流側回路内の油圧が上昇します。この圧力の増加により内部ピストンが上向きに駆動され、流体通路が効果的に密閉され、下流側の圧力が所定の設定値で安定します。減圧弁は、ピストンに作用する上向きの油圧力が内部のバネ機構による反作用力を超えたときに瞬時に閉じます。

インストールと操作手順

4.1 ゲージ付き減圧弁を取り付ける前に、配管システムから空気と汚れを除去することをお勧めします。

4.2 水の流れの方向を確認します (バルブ本体の矢印で示されています)。

4.3 減圧弁は垂直配管部、水平配管部のどちらにも設置可能です（逆設置禁止）。

4.4 屋外など凍結の可能性がある場所への設置は、凍結により破損の原因となりますので避けてください。

4.5 減圧弁は、圧力調整と測定のために容易にアクセスできる場所に設置する必要があります。パイプシャフト内への設置は凍結の可能性があるため推奨できません。

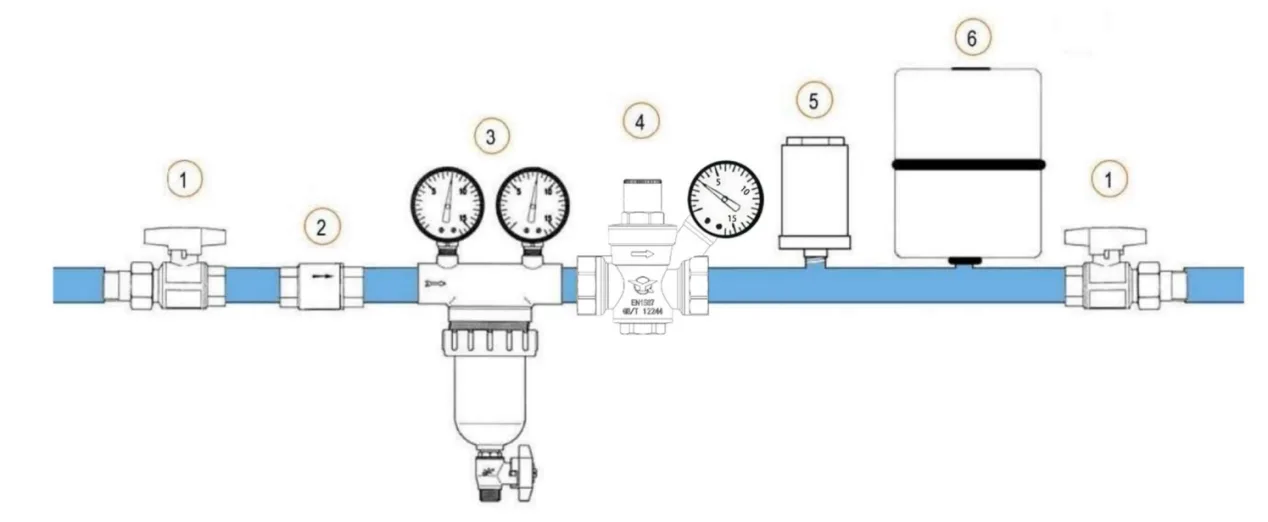

4.6 「ウォーターハンマー」現象は、減圧弁の故障の主な原因です。すべての下流機器の動作を最適化し、メンテナンス作業を容易にするため、以下の図に示すような設置方法が推奨されます。

①遮断弁：減圧弁の上流と下流に設置され、各種機器のメンテナンスを容易にします。

②逆止弁：逆流を防止します。

③フィルタ：主供給配管内の不純物をろ過し、下流側のすべての機器の汚れを防止し、性能を維持します。

④ピストン式動的安定減圧弁です。

⑤ ウォーターハンマーアレスター: 給水が中断された後に復旧したときのパイプラインの変動を防ぎ、下流のすべての機器に損傷を与える可能性があります。

⑥膨張容器：流体の熱により圧力が上昇する温水や貯湯システムに使用され、過圧を吸収する働きをします。

圧力調整

ゲージ付き減圧弁の出口圧力は工場出荷時に 3 bar に設定されています。下流圧力は次の方法で調整できます。

1.減圧弁の後ろにある遮断弁を閉めます。

2.プラスチックキャップを反時計回りに回して外します。

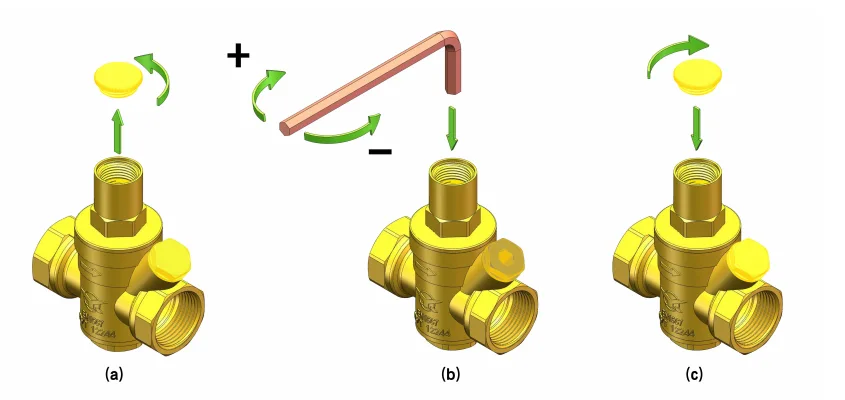

3.減圧弁調整キャップに六角レンチを差し込んで調整します。時計回りに回すと下流圧力が増加し、反時計回りに回すと下流圧力が減少します（図b）。

4.減圧弁の圧力計に表示される圧力値は調整後の下流側圧力となります。

5.調整が完了したら、プラスチックキャップを時計回りに締めます

騒音やキャビテーション現象の発生を避けるために、入口と出口の減圧比を 2.5 未満に維持することをお勧めします。たとえば、必要な出口圧力が 4 bar の場合、入口圧力は 10 bar を超えてはなりません。必要に応じて、追加の減圧バルブを直列に設置して、段階的に希望の減圧を達成することを検討してください。

トラブルシューティング

① 減圧弁 温水配管や貯湯施設にゲージを設置すると、下流側の圧力が上昇します。これは、水を加熱すると圧力が上昇し、水を使用しないときは減圧弁が閉じた状態となり、溜まった圧力を「逃がす」ことができないために起こります。

解決策：熱水入口と減圧弁の間に膨張容器を設置し、上昇した圧力を吸収します。

② 下流圧力が設定圧力値と一致しない。水質が悪い地域では、減圧弁を流れる不純物が弁座とピストンの間にたまりやすく、弁が完全に閉まらなくなることがあります。これにより、上流の圧力が下流側に浸透し、下流の圧力が上昇します。

解決策：減圧弁の上流にフィルタを設置し、定期的に清掃を行ってください。
