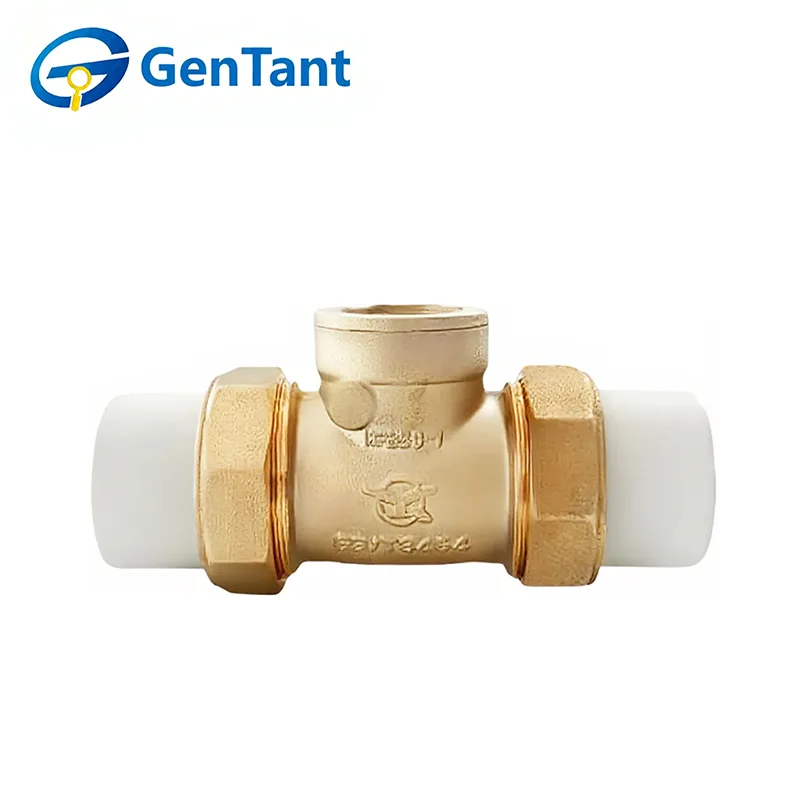

PPR 横型逆止弁

PPR 水平逆止弁は、ポリプロピレン ランダム コポリマー (PPR) パイプライン システム内に統合するために設計された特殊な一方向流量制御デバイスです。その中心的な機能は、圧力が低下または停止したときに逆流や逆流を防ぐために瞬時にシールしながら、意図した順方向への流体の流れを自動的に許可することです。このメカニズムは、ポンプ、メーター、発熱体などの PPR システム コンポーネントをウォーター ハンマーや逆圧力サージによって引き起こされる損傷から保護するために不可欠です。飲料水の供給、床下暖房、太陽熱システムなどの住宅用および商業用アプリケーションにおける動作の安全性とプロセスの安定性を保証します。

製品の特長と用途

PPR 水平チェック バルブは、耐食性のポリプロピレン ランダム コポリマー本体を備えており、飲料水および化学システムとの互換性を保証します。統合されたスイング ディスク設計により、低抵抗の前方流れが可能になると同時に、しっかりとした自動逆流防止機能が提供されます。コンパクトで軽量なため、熱融着ソケット溶接による取り付けが簡単で、信頼性の高いメンテナンス不要の操作が可能です。

住宅用および商業用の給水、化学薬品移送、灌漑、HVAC システム用の PPR 配管ネットワークで広く使用されています。水平パイプラインの逆流を効果的に防止し、ポンプを保護し、飲料水、工業用流体、低圧循環用途におけるシステムの安全性を維持します。

製品パラメータ

1.呼び圧力：1.6MPa

2.作動媒体: 水

3.動作温度: -10°C ≤ T ≤ 100°C

4.ISO228規格に準拠したネジ

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

注1：PPR横型逆止弁は、スイング型逆止弁のヒンジピンが水平であれば、上向き流れの水平配管、垂直配管、または中間姿勢での設置が可能です。逆止弁はポンプ出口やその他の乱流源から十分な距離をとって設置してください。詳細については、関連する技術情報を参照してください。

注 2: 一部のチェックバルブには、輸送中にディスクを保護するための内部パッケージが含まれる場合があります。設置前に、このような梱包材をすべて取り除いてください。

取扱説明書

PPR 水平逆止弁は自動的に動作するため、手動による介入は必要ありません。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間は、バルブを再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。

交換部品

通常の動作条件では、交換部品が必要になることはほとんどありません。各バルブ タイプの推奨スペアパーツには、ディスク、ホルダー、ヒンジ アセンブリが含まれます。

部品をご注文の際は、バルブの図番号、サイズ、必要な部品、おおよその年式をお知らせください。

メンテナンス

1.定期的な清掃。パイプライン内の不純物や堆積物が逆止弁に影響を与えるのを避けるために、全銅製横型逆止弁およびパイプライン内を定期的に清掃する必要があります。

2.冷水と温水の交互運転に注意してください。逆止弁の開閉を頻繁に行うと破損の原因となりますので、冷水・温水交互運転は避けてください。

3.圧力に注意してください。総銅製横型逆止弁を使用する場合、配管内の圧力状況が高くなりすぎると逆止弁に悪影響を及ぼす可能性がありますので注意してください。つまり、全銅製の水平逆止弁はパイプライン システムで一般的に使用されるデバイスであり、その使用とメンテナンスは非常にシンプルかつ簡単です。実際の使用においては、使用効果を確実にするために、ユーザーは上記の要件に従って運用および保守を行う必要があります。
