電動ボールバルブはどのように動作するのでしょうか?

記事の概要: 電動ボールバルブは最新の流体制御システムの重要なコンポーネントであり、正確な自動化、手動介入の削減、および操作の安全性の強化を実現します。この記事では、電動ボールバルブの仕組み、構造、利点、選択基準、一般的な問題について説明し、バイヤーとエンジニアが情報に基づいた意思決定を行えるようにします。

目次

• 概要
• 導入
• 動作原理
• 主要コンポーネント
• 利点
• アプリケーション
• 選び方
• 製品パラメータ
• よくある質問
• 結論

概要

• 電動ボールバルブの定義と重要性
• 詳細な動作メカニズム
• 主な構造コンポーネント
• 産業オートメーションにおける利点
• 購入者向け選択ガイド
• 技術仕様の概要
• よくある質問と解決策

導入

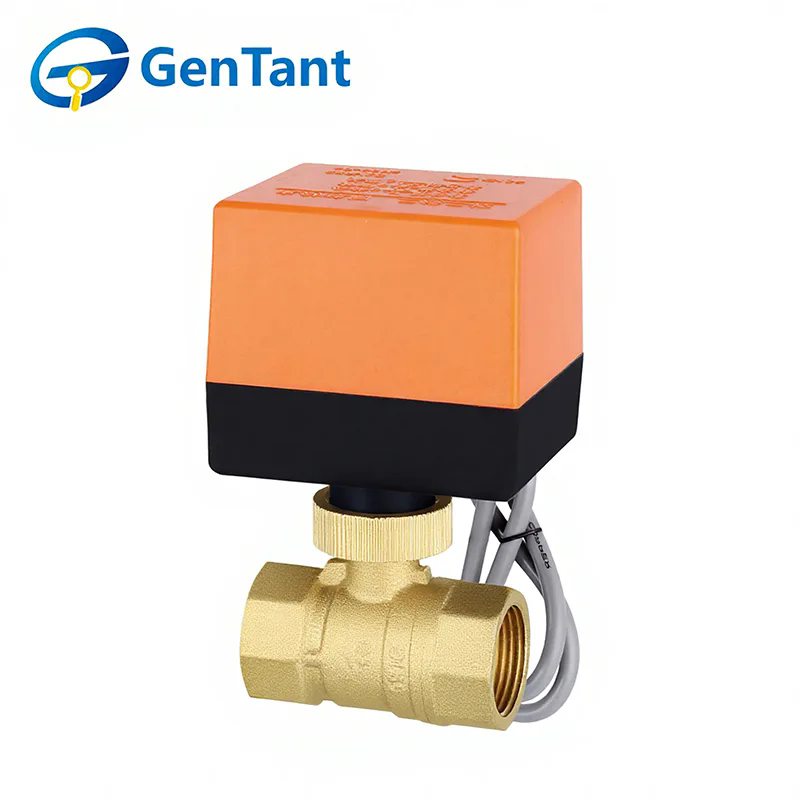

最新の産業システムでは、自動化と正確な流体制御が効率と安全のために不可欠です。電動ボールバルブは、電動アクチュエータを使用してボールバルブの開閉を制御するタイプのバルブです。手動バルブに比べて人件費を大幅に削減し、操作精度も向上します。

のような企業ジェンタントは、厳しい環境における耐久性と信頼性を考慮して設計された高性能電動ボールバルブの製造を専門としています。これらのバルブは、水処理、HVAC システム、石油およびガス産業、化学処理プラントで広く使用されています。

動作原理

電動ボールバルブの動作原理は単純ですが、非常に効果的です。機械式バルブの設計と電気的自動化を組み合わせています。

• 電動アクチュエータは制御信号 (0 ～ 10 V、4 ～ 20 mA、またはオン/オフ信号など) を受信します。
• アクチュエータはモーターを駆動し、バルブステムを回転させます。
• ステムはバルブ本体内のボールを回転させます (通常は 90 度)。
• ボールの穴がパイプラインと一致すると、流体は自由に流れます。
• 垂直に回転させると流れは完全に遮断されます。

この自動化メカニズムにより、リモート制御とインテリジェント制御システムとの統合が可能になり、スマート産業環境に最適です。

主要コンポーネント

電動ボールバルブは、その機能を保証するいくつかの重要なコンポーネントで構成されています。

• バルブ本体:内部コンポーネントを収容し、圧力に耐えます。
• ボール：流体の流れを制御する回転要素。
• 幹：アクチュエーターをボールに接続します。
• 電動アクチュエーター:推進力を提供します。
• シールとシート:しっかりと遮断し、漏れを防ぎます。

利点

電動ボールバルブには、非効率、漏れ、メンテナンスの問題など、一般的な顧客の問題点に対処する複数の利点があります。

• オートメーション：手動操作を排除します。
• 精密制御:正確な流量調整。
• 耐久性:最小限の摩耗で長寿命。
• エネルギー効率:低消費電力。
• 安全性：人的ミスと危険な環境への曝露を軽減します。

アプリケーション

電動ボールバルブは、その多用途性により、さまざまな業界で広く使用されています。

• 給水および処理システム
• HVAC システム
• 石油とガスのパイプライン
• 化学処理プラント
• 食品および飲料の製造

選び方

適切な電動ボールバルブを選択するには、いくつかの要素を慎重に考慮する必要があります。

• ミディアムタイプ:水、ガス、油、または腐食性の化学物質
• 圧力定格:システム圧力との互換性を確保
• 温度範囲:バルブ材質を動作条件に適合させる
• コントロールの種類:オン/オフまたは変調制御
• 電源：AC または DC 電圧の要件
• 接続タイプ:ねじ切り、フランジ付き、または溶接

製品パラメータ

よくある質問

Q1: 電動ボールバルブと電磁バルブの違いは何ですか?

電動ボールバルブは電動モーターを使用して徐々に開閉し、耐久性と制御性が向上します。電磁弁は電磁力を利用して高速に動作しますが、大口径や連続運転にはあまり適しません。

Q2: 電動ボールバルブの寿命はどのくらいですか?

適切なメンテナンスを行えば、高品質の電動ボールバルブは、動作条件に応じて 50,000 サイクル以上、または数年間使用できます。

Q3: 電動ボールバルブは高圧に対応できますか?

はい、さまざまな圧力定格に合わせて設計されています。適切なモデルを選択することで、高圧条件下でも安全な操作が保証されます。

Q4: よくある問題とその解決方法は何ですか?

• バルブが開かない: 電源とアクチュエータの配線を確認してください
• 漏れ: シールを検査し、摩耗している場合は交換します。
• 応答が遅い: アクチュエータの性能と潤滑を確認してください

結論

電動ボールバルブは最新の自動化システムにおいて重要な役割を果たし、効率的で信頼性の高い正確な流体制御を実現します。これらの仕組みやコンポーネント、適切なモデルの選択方法を理解することで、システムのパフォーマンスを大幅に向上させ、運用コストを削減できます。

ジェンタントは、さまざまな産業要件を満たすように調整された高品質の電動ボールバルブを提供し、耐久性と最適なパフォーマンスを保証します。

流体制御システムを強化するための信頼できるソリューションをお探しの場合は、お問い合わせ今すぐ専門的なサポートとカスタマイズされた製品の推奨を受けてください。
