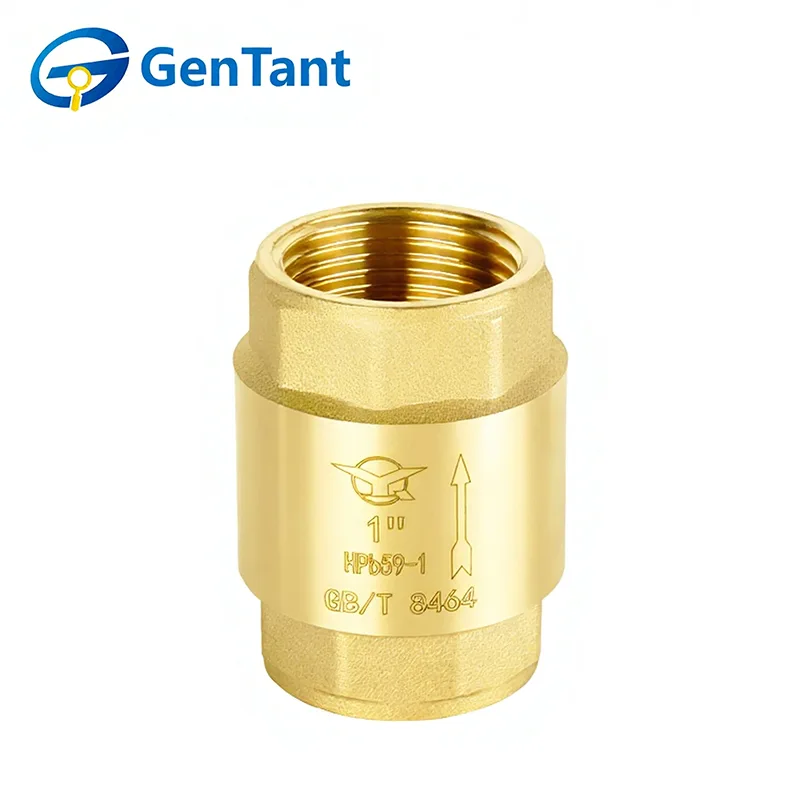

スプリングチェックバルブ

スプリングチェックバルブは、内部スプリング機構を利用して確実なシールと迅速な応答を保証する重要な一方向流量制御デバイスです。その主な機能は、逆流や逆流を防止しながら、流体またはガスの一方向の流れを自動的に許可することです。前方への圧力が調整されたバネ力を上回ると、バルブディスクが開きます。流れが止まるか逆転しようとすると、スプリングが直ちにディスクをシートに押しつけ、しっかりとしたシールを形成します。この迅速な動作により、ポンプ、コンプレッサー、配管システムがウォーターハンマー、圧力サージ、逆流による汚染によって引き起こされる損傷から保護されます。これは、給水や HVAC から工業処理や灌漑に至るまで、さまざまな用途でシステムの整合性を維持するために不可欠です。

製品の特長と用途

スプリング逆止弁は、高速で信頼性の高い動作を実現するスプリング式ディスクを使用して、逆流を防止しながら流体の一方向の流れを許可する自動バルブです。コンパクトな設計、密閉性が高く、圧力降下が低いため、水道、HVAC、および工業用配管システムに適しています。ポンプ、パイプライン、機器の保護に広く使用されており、システムの安全性を確保し、ウォーターハンマーを防止し、安定した流量を維持します。

製品パラメータ

1.呼び圧力：1.6MPa

2. 作動媒体: 水、非腐食性および不燃性ガス

3. 動作温度: -10°C ≤ T ≤ 120°C

4. ISO228規格に準拠したネジ山

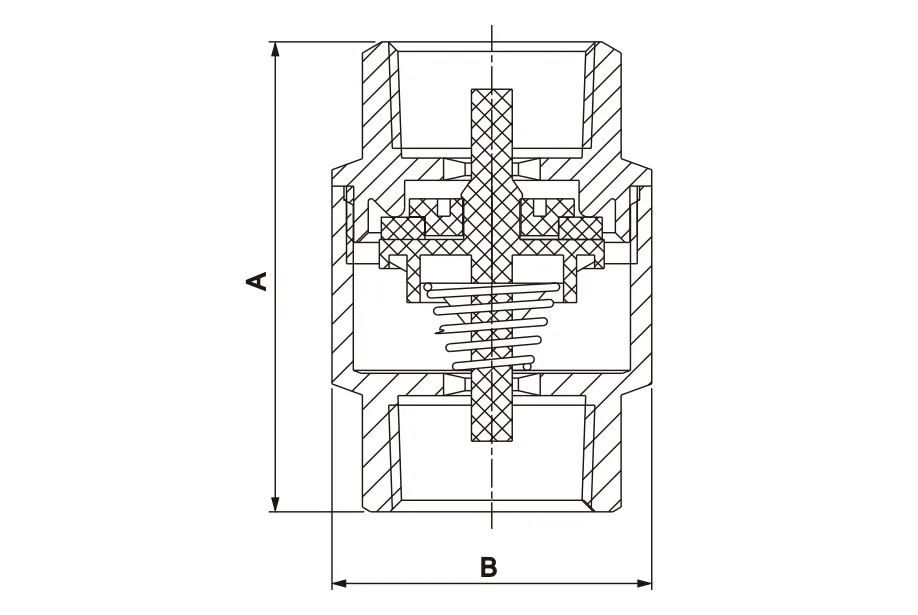

製品寸法

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

注1：スプリングチェックバルブは、スイングタイプチェックバルブのヒンジピンが水平であれば、上向き流れの水平配管、垂直配管、または中間姿勢での取り付けが可能です。逆止弁はポンプ出口やその他の乱流源から十分な距離をとって設置してください。詳細については、関連する技術情報を参照してください。

注 2: 一部のスプリング チェック バルブには、輸送中にディスクを保護するための内部パッケージが含まれている場合があります。設置前に、このような梱包材をすべて取り除いてください。

取扱説明書

逆止弁は自動的に動作するため、手動による介入は必要ありません。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間はバルブを再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。

交換部品

通常の動作条件では、交換部品が必要になることはほとんどありません。各バルブ タイプの推奨スペアパーツには、ディスク、ホルダー、ヒンジ アセンブリが含まれます。

部品をご注文の際は、バルブの図番号、サイズ、必要な部品、おおよその年式をお知らせください。

メンテナンス

1.定期的な清掃。パイプライン内の不純物や堆積物が逆止弁に影響を与えるのを避けるために、全銅製横型逆止弁およびパイプライン内を定期的に清掃する必要があります。

2.冷水と温水の交互運転に注意してください。逆止弁の開閉を頻繁に行うと破損の原因となりますので、冷水・温水交互運転は避けてください。

3.圧力に注意してください。総銅製横型逆止弁を使用する場合、配管内の圧力が高くなりすぎると逆止弁に悪影響を及ぼす可能性がありますので、配管内の圧力状況に注意してください。つまり、全銅製の水平逆止弁はパイプライン システムで一般的に使用されるデバイスであり、その使用とメンテナンスは非常にシンプルかつ簡単です。実際の使用においては、使用効果を確実にするために、ユーザーは上記の要件に従って運用および保守を行う必要があります。
