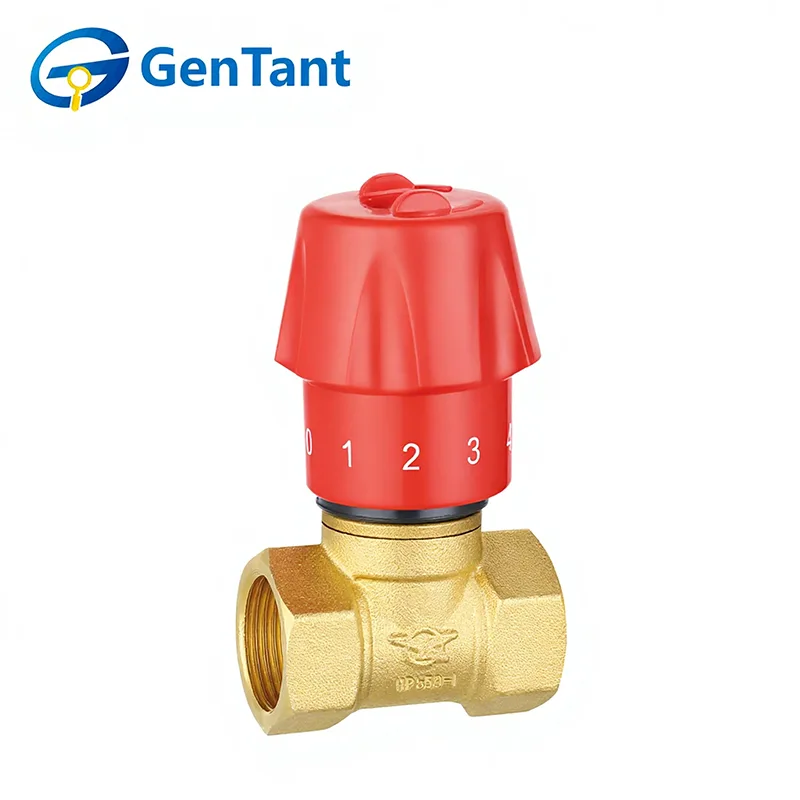

流量制御グローブバルブ

流量制御グローブ バルブは、配管システム内の流体の流れを正確に調整および調整するために設計された精密設計のデバイスです。その中心的な機能は、単にオン/オフのデバイスとして機能するのではなく、流量、圧力、容量を微調整して安定した制御を提供することです。これは、ディスクまたはプラグがシートに対して垂直に直線的に移動する独特の内部構造によって実現され、流路の漸進的な制限または開放を可能にします。この設計は優れた絞り特性を提供し、オペレーターが希望の流量レベルを正確に設定および維持できるようにします。これは、HVAC 温水システムのバランス、工業環境でのプロセス制御、配水ネットワークの圧力調整など、安定した流量管理を必要とするアプリケーションに不可欠です。

製品の特長と用途

流量制御グローブ バルブは、商業用および住宅用の水道システムで高精度のスロットルと調整を行うように設計されています。その主な特徴は、流量と圧力を微調整できる独自の内部プラグアンドシート設計です。これらのバルブは、HVAC ループのバランスをとり、ボイラー給水を管理し、水処理における化学物質の投与を制御するために不可欠です。さまざまな条件下でも安定した流れを維持する能力により、システムの効率が確保され、機器の摩耗が防止されます。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水、油、非腐食性および不燃性ガス

動作温度: -20°C ≤ T ≤ 150°C

ねじは ISO 228 規格に準拠しています

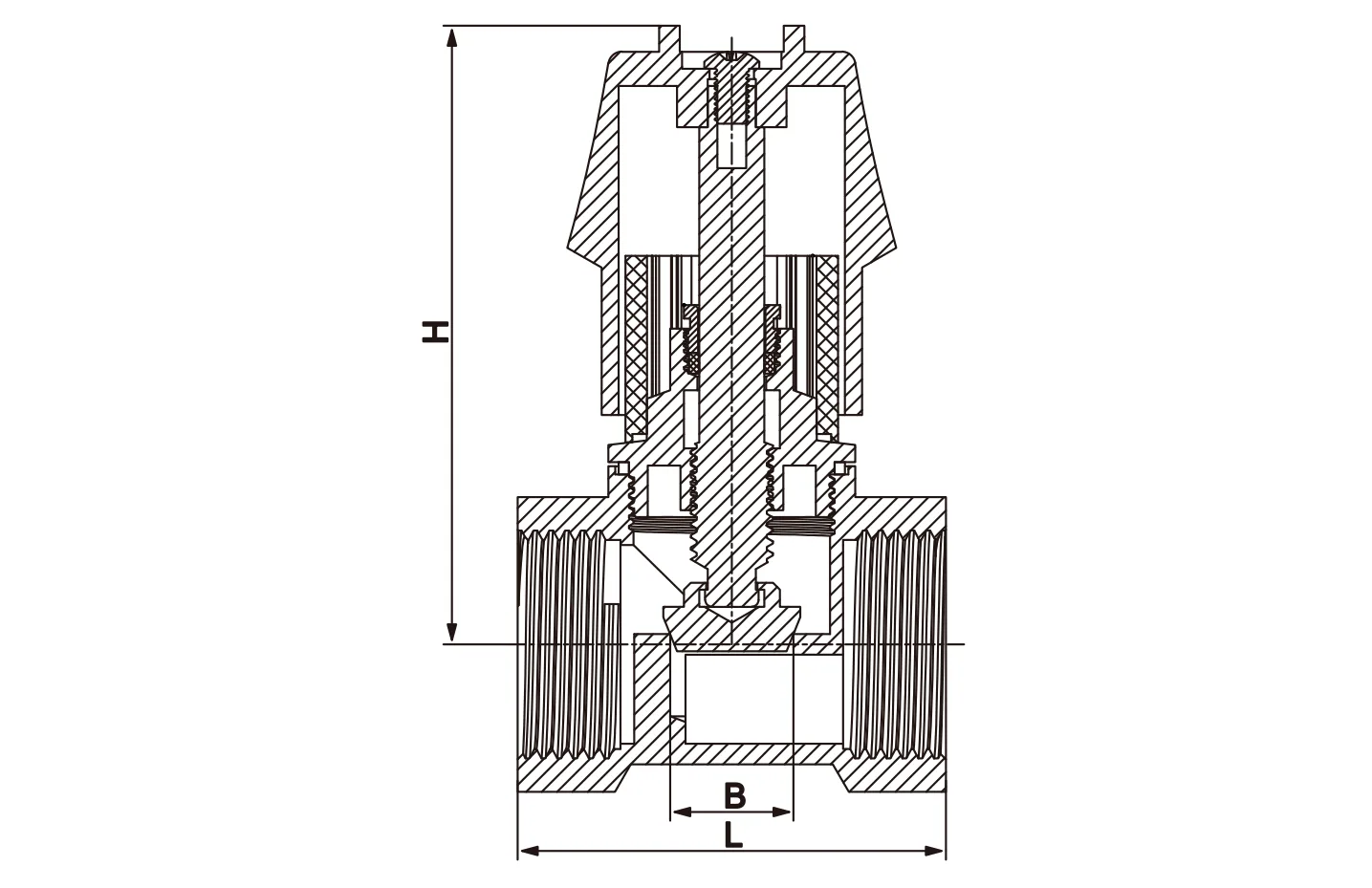

製品寸法

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

7.流量制御グローブバルブの場合、ステムを垂直にし、操作ハンドルを上にして取り付けることをお勧めします。

取扱説明書

ゲートバルブとグローブバルブは手動で操作します。ハンドルを反時計回りに回すと開き、時計回りに回すと閉じます。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間は、バルブを再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。

交換部品

通常の動作条件では、交換部品が必要になることはほとんどありません。各バルブタイプの推奨スペアパーツは次のとおりです。

グローブバルブ：ハンドル、ハンドルナット、パッキン、グランド、パッキンナット、ディスク、シート。

部品をご注文の際は、バルブの図番号、サイズ、必要な部品、おおよその年式をお知らせください。
