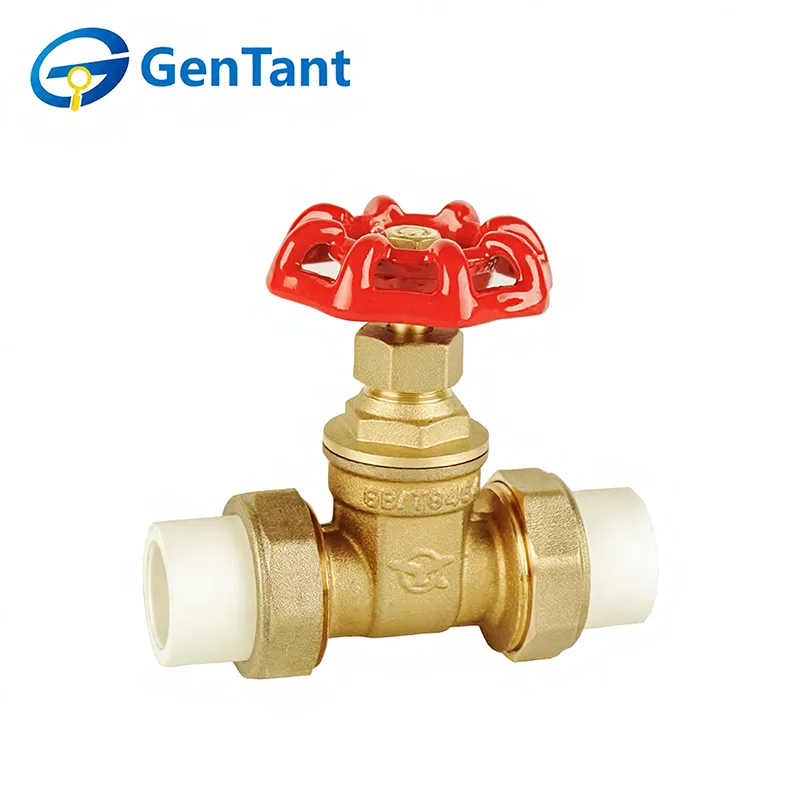

PPR ダブルユニオンゲートバルブ

PPR ダブル ユニオン ゲート バルブは、ポリプロピレン ランダム コポリマー (PPR) 配管システム用に特別に設計された、メンテナンスが容易な一体型コンポーネントです。その主な機能は、パイプライン内の液体に対して信頼性の高いオン/オフ流量制御を提供することです。バルブは直線運動ゲートを介して動作し、完全に開いて流れが妨げられないようにするか、完全に閉じて密閉を形成します。特徴的な「ダブル ユニオン」設計には、バルブ本体の両側に 2 つの分離可能なユニオン ナットが組み込まれており、PPR パイプを切断することなく、簡単な取り付け、取り外し、将来のサービスが可能になります。この機能は、システムのメンテナンス、コンポーネントの交換、住宅用および商業用の配管、配水、輻射暖房用途の変更に不可欠です。

製品の特長と用途

PPR ダブル ユニオン ゲート バルブは、プラスチック配管システムの信頼性の高い遮断制御用に設計されています。耐腐食性の PPR 本体とダブル ユニオン接続が特徴で、パイプを切断することなく簡単に取り付け、取り外し、メンテナンスが可能です。スムーズなゲート操作により、完全に開閉したときの流動抵抗が低く、良好なシールが保証されます。

このバルブは、耐久性、漏れのない性能、便利なメンテナンスが必要とされる温水および冷水の供給システム、HVAC 設備、住宅または商業用配管に広く使用されています。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水、油、非腐食性および不燃性ガス

動作温度: -10°C ≤ T ≤ 120°C

ISO 228規格に準拠したねじ

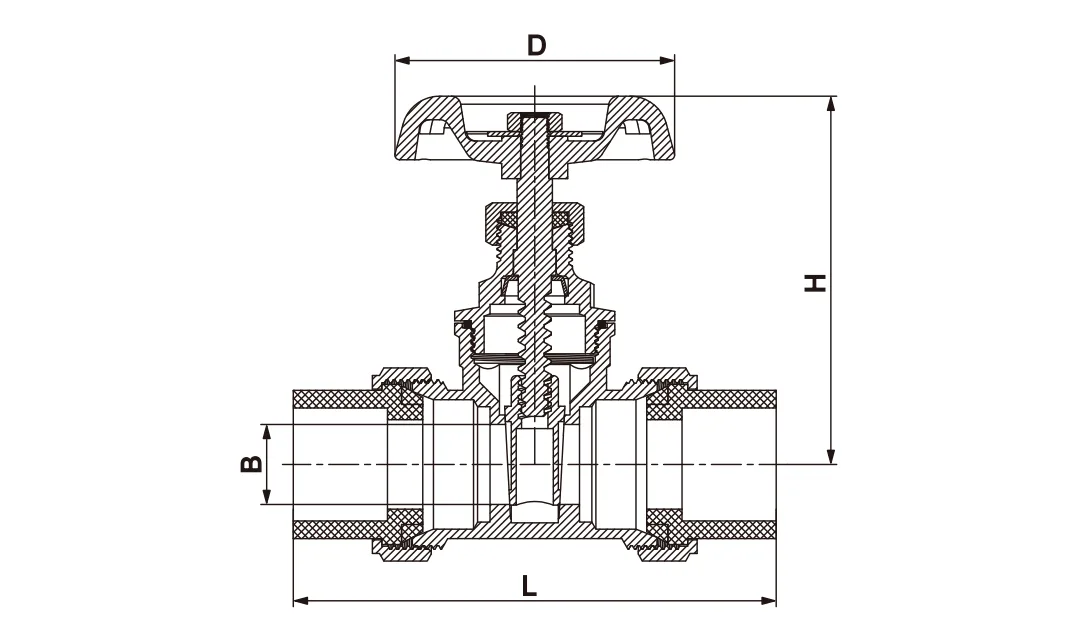

製品寸法

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

7.ゲートバルブ、グローブバルブはステムを垂直にし、操作ハンドルを上にして取り付けることを推奨します。

取扱説明書

PPR ダブルユニオン ゲート バルブは手動で操作します。ハンドルを反時計回りに回すと開き、時計回りに回すと閉じます。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間はバルブを再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。

交換部品

通常の動作条件では、交換部品が必要になることはほとんどありません。各バルブタイプの推奨スペアパーツには、ハンドル、ハンドルナット、パッキン、グランド、パッキンナットが含まれます。

部品をご注文の際は、バルブの図番号、サイズ、必要な部品、おおよその年式をお知らせください。
