減圧弁

GenTant バルブは耐久性と精度を重視して設計されており、エンジニアによって指定され、世界中のパートナーによって調達されています。当社は品質管理に努め、多様なアプリケーションのニーズを満たす高品質のソリューションを専門的に生産しています。当社の工場ではカスタマイズされたサービスを提供し、無料サンプルを提供しているため、決定を下す前に当社の製品を評価することができます。当社の技術データを確認したり、アプリケーション要件について当社のチームと話し合ったりすることをお勧めします。協力して、信頼性が高くコスト効率の高い圧力管理ソリューションを次のプロジェクトに提供しましょう。

製品の特長と用途

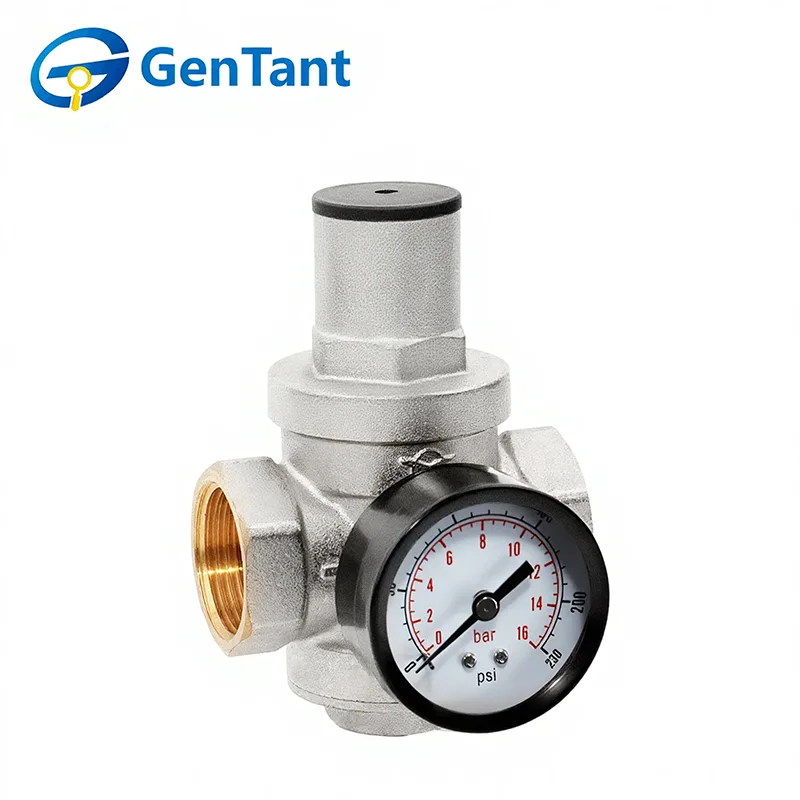

この減圧弁は、圧力調整器としても知られ、温水および冷水の供給システムで使用するために設計されており、調整可能な減圧を提供します。主供給圧力の変動に関係なく、下流圧力を設定値以下に一貫して維持します。静的条件下でも、レギュレータ後の圧力が設定値を超えることはありません。 「ポストアクション」動作原理を特徴とし、正確で信頼性の高い制御を保証します。レギュレーターの側面には、圧力監視を容易にするネジ付きポートがあり (圧力ゲージは別売り)、両方の接続端にはシールの完全性を確保するための保護ナイロン キャップが付いています。

製品パラメータ（仕様）

呼び径：DN15～DN50

最大入口圧力：2.5MPa

圧力調整範囲：0.1～0.55MPa

工場出荷時設定出口圧力: 0.3 MPa

最大動作媒体温度: +80°C

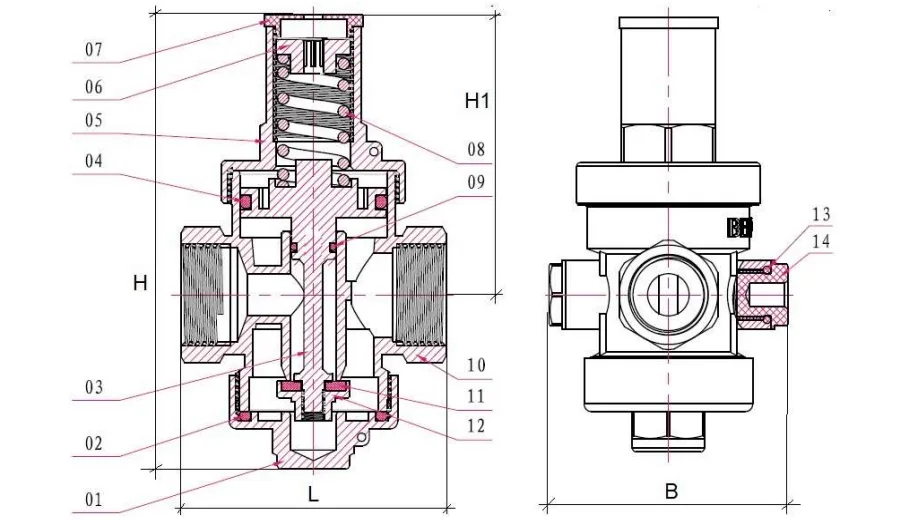

寸法

製品の構造と動作原理

構造

GenTant 減圧バルブは、入口接続と出口接続、バネ仕掛けの感知要素、および調整機構で構成されています。

動作原理

流体は入口チャンバーに入り、バルブプラグとピストンの下面に等しい力を及ぼします。出口チャンバー内のピストンに作用する媒体圧力が設定圧力と釣り合うまで、バネの力によりレギュレーターは開いたままになります。この時点で、バルブプラグがチャンバー間の通路を閉じ始め、抵抗が増加し、出口圧力が設定値まで低下します。真鍮の調整ナットを使用すると、レギュレーターの出口圧力を工場出荷時のプリセット (3 bar) とは異なる希望の値に設定できます。

インストールと操作手順

圧力調整器はどの向きでも取り付けることができます。流体の方向はバルブ本体に示されている矢印と一致している必要があります。調整スリーブは操作可能な位置にある必要があります。

レギュレータは、試運転やメンテナンス作業が容易な場所に設置する必要があります。

濾過精度が 500 ミクロン以上の機械式フィルターをレギュレーターの上流に設置する必要があります。

インストール中に次の条件を満たす必要があります。

● パイプラインの入口部分を徹底的に洗浄し、フラッシングしてください。

● シール材（PTFE スレッドシールテープ、麻シールコードなど）がレギュレータの作動室内に入らないようにしてください。

● 新築または大規模な改修プロジェクトでは、レギュレーターを設置する前にパイプラインの圧力テストとフラッシングを完了する必要があります。

GenTant 減圧バルブは、パイプラインからの負荷 (曲げ、圧縮、張力、ねじれ、位置ずれ、振動、ファスナーの不均一な締め付けなどを含む) に耐えてはなりません。必要に応じて、パイプラインによってバルブにかかる負荷を排除するためにサポートまたは補償器を取り付ける必要があります。レギュレーターの最大取り付けトルクは下表のとおりです。

レギュレーターは水道メーターの上流側に設置することを推奨します。圧力制御はレギュレータープラグの位置に設置できる圧力計で行ってください。ゲージはレギュレーターの出口圧力を表示します。

設定圧力を調整するには、まずキャップを緩め、圧力計に表示されている希望の圧力に達するまでレンチを使用して調整ネジを回します。調整ねじを時計方向に回すと設定圧力が増加し、反時計方向に回すと設定圧力が減少します。調整後はカバーをしっかり締めてください。

騒音やキャビテーションを避けるために、入口/出口の圧力比を 2.5 MPa 未満に維持することをお勧めします。たとえば、必要な出口圧力が 4 bar の場合、入口圧力は 10 bar を超えてはなりません。必要に応じて、追加の減圧バルブを直列に設置することを検討してください。
