安全弁

GenTant は専門メーカーとして、厳しい国際基準を満たす高品質で信頼性の高い安全バルブを提供することに尽力しています。当社のバルブは、厳しい条件下でも正確な作動、耐久性のある構造、一貫した性能を提供するように設計されています。当社は、最も経済的で高性能なソリューションを世界中の顧客に提供し、安全性と価値の両方を確保することに重点を置いています。標準範囲を超えて、当社は特別なサービス要件や独自の厳しい仕様を満たすエンジニアリングの専門知識と柔軟な製造能力を備えています。 GenTant と提携するということは、技術的な熟練度と重要な資産を保護するための献身に裏付けられた、カスタマイズされた安全ソリューションを確保することを意味します。

安全弁は、加圧システムの最後の防御線として設計された、交渉の余地のない重要な保護装置です。その主な機能は、事前に設定した設定値を超えたときに自動的に開いて過剰な圧力を解放し、それによって致命的な機器の故障や爆発を防ぎ、人員と環境の安全を確保することです。システム圧力が安全レベルに戻ると、バルブが自動的に再密閉され、システムの完全性と動作の継続性が維持されます。この重要な機能により、HVAC、商用ボイラー、プロセス加熱、給水システムなど、多くの業界で不可欠なものとなっています。

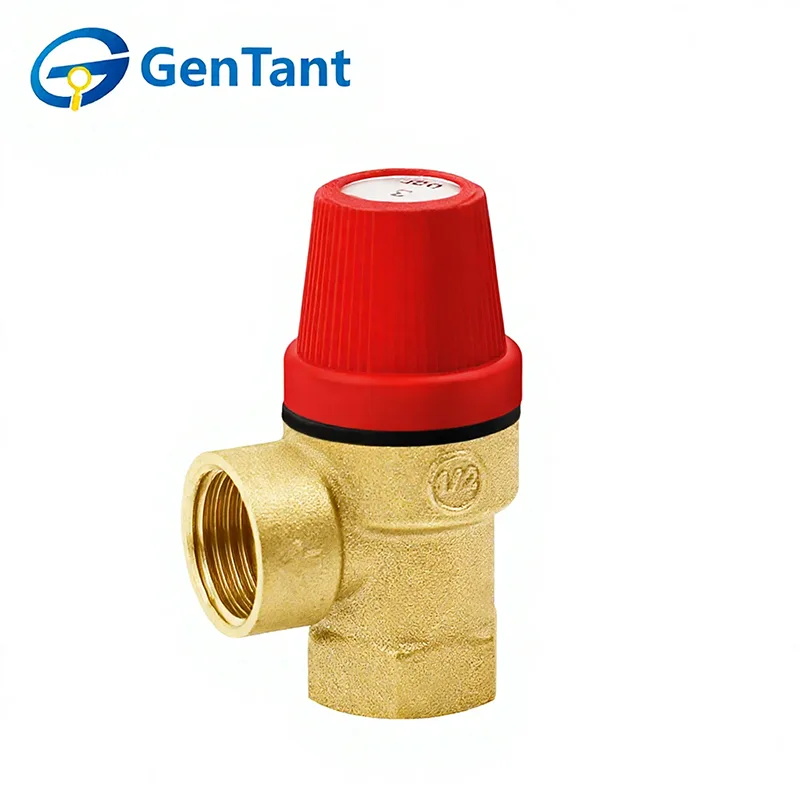

Safety Valve


製品の特長と用途

安全弁は、暖房、冷房、家庭用給水などのさまざまなシステムの安全保護装置として使用されています。システム圧力が上昇してバルブの吐出圧力を超えると、安全バルブが自動的に作動して圧力を解放し、媒体を放出します。これにより、内部パイプラインと機器の安全が確保されます。逆に、システム圧力が指定圧力を下回ると、バルブは自動的に再着座して閉じます。


製品パラメータ(仕様)

ねじ接続タイプ

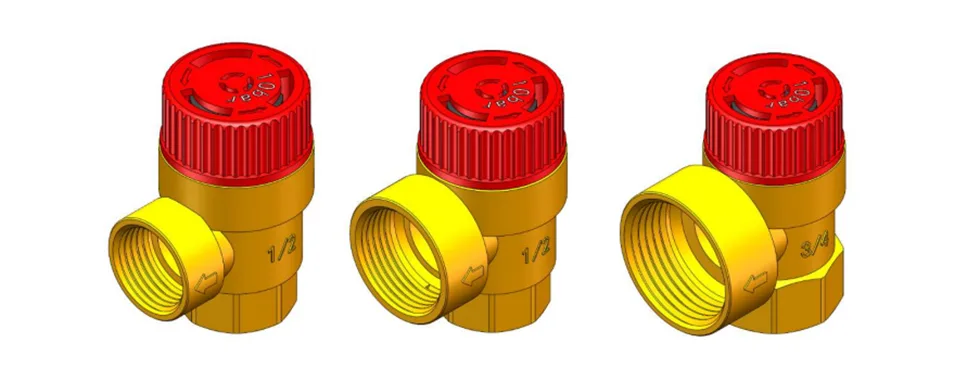

DN15(1/2")、DN15×20(1/2"×3/4")、DN20×25(3/4"×1")


技術仕様

媒体: 水またはグリコール溶液 (最大濃度 50%)

動作温度:-20℃~110℃

最大使用圧力: ≤16 bar

定格圧力 (Pnr): 2.5-3-3.5-4-5-6-7-8-10 bar (圧力値は調整不可)

開放圧力 (Po): ≤Pnr 10%

閉鎖圧力 (Pf):≤Pnr 10%

バルブボディ:高温一体鍛造、肉厚を厚くし、強度を高めています。

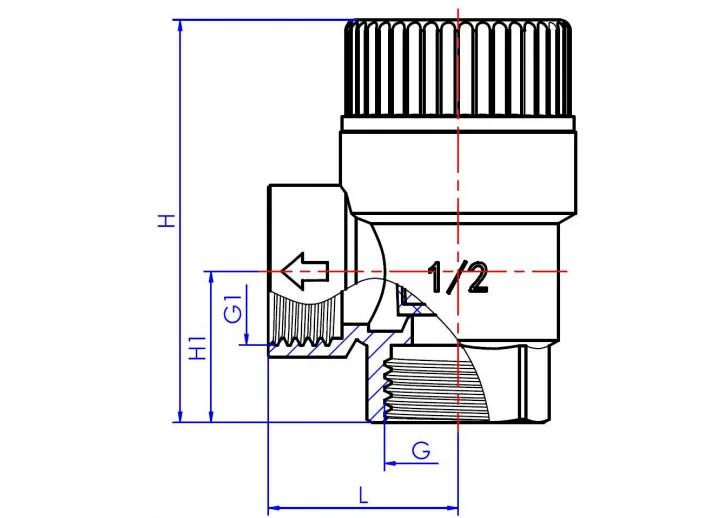

製品寸法

Safety Valve

DN

G

G1

長さ(mm)

ふーむ)

H1(mm)

15

1/2"

1/2"

27

57.5

21.5

15×20

1/2"

3/4"

29.5

57.5

25.5

20×25

3/4"

1"

33

59.5

25.5


動作原理

安全弁の内部ピストンはバネ張力を利用して弁座を閉じます。システム圧力があらかじめ設定されたスプリングの張力を超えると、ピストンが上方に移動してシートから離れ、水放出チャネルが開きます。安全弁の設定圧力は、システムの最大許容作動圧力です。


システム圧力が安全弁の閉鎖圧力を下回ると、ピストン上部のバネによって加えられる張力によって水流路が閉鎖され、システムが通常の動作状態に戻ります。安全弁の出口の直径は入口の直径以上です。この設計により、迅速な圧力解放が容易になります。


インストールと操作手順

安全弁を取り付ける前に、資格のある専門担当者がシステムの特性に基づいて、関連する規制に従って正しいモデルを選択する必要があります。バルブ本体には水の流れの方向が記されており、設置時にはこの方向に厳密に従う必要があります。

1.適用システム

1.1 暖房システム

安全弁は熱源(ボイラー、ヒートポンプなど)の上部、または給水管から1メートル以内に設置してください。安全弁と熱源接続配管との間にはいかなる形式の遮断弁も設けないでください。

1.2 家庭用給湯システム

安全弁は貯湯式温水タンクの冷水入口に設置し、その間の配管にいかなる形式の遮断弁も設置しないようにしてください。

1.3 圧縮ガスシステム

安全弁は圧縮ガスシステムでの使用に適しています。


2.設置方法

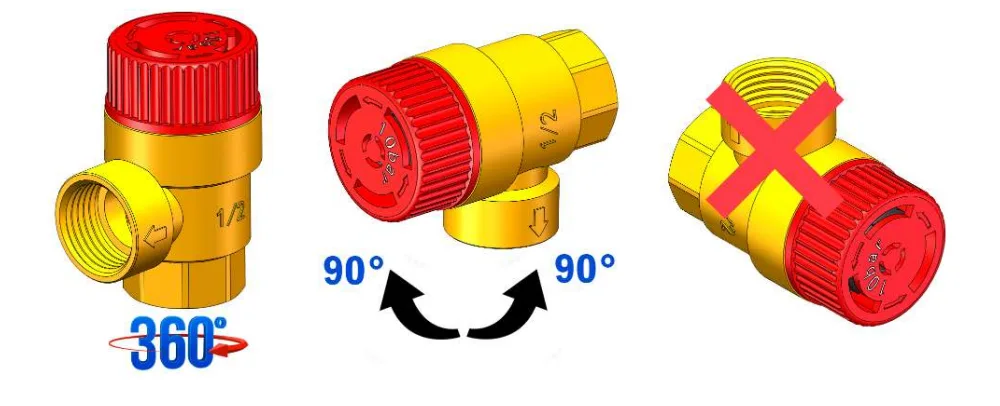

取り付ける前に、システム圧力が安全弁の開放圧力と一致していることを確認してください。システムが完全に減圧され、冷却されていることを確認します。システムと安全弁の間にいかなる形式の遮断弁も存在しないことを確認してください。システムパイプラインをフラッシュします。安全弁は垂直または水平に取り付けることができますが、(下図のように)逆に取り付けることはできません。これらの設置方法に従うことで、不純物や沈殿物が通常の動作に影響を与えるのを防ぐことができます。

Safety Valve


3.設置時の注意事項

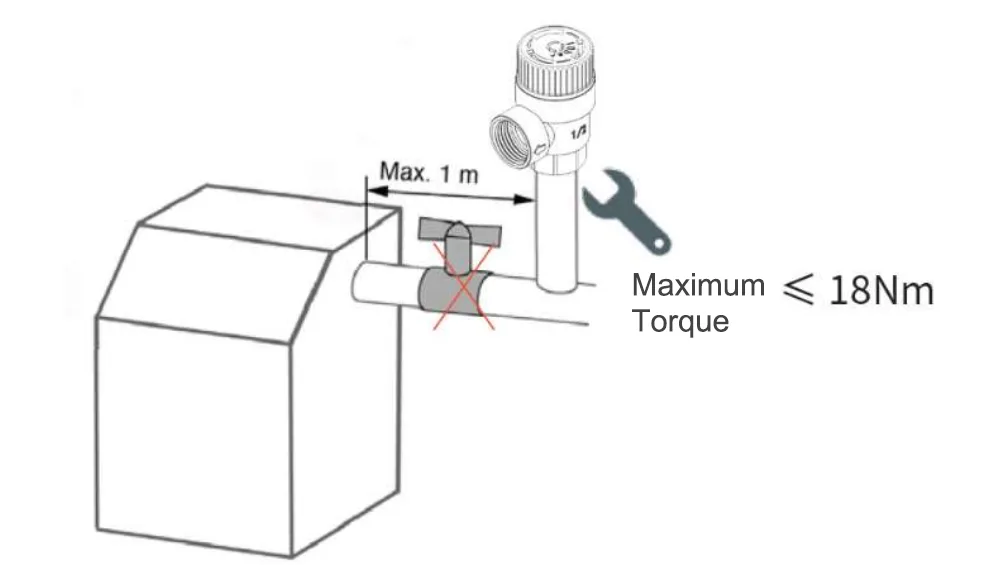

3.1 安全弁を取り付ける際は、弁の変形を防止するため、トルクは18N・m以下としてください。故障の原因となります。以下の図に示すように、システムと安全弁の間には、いかなる形式の遮断弁 (ボール弁、逆止弁など) があってはなりません。

Safety Valve

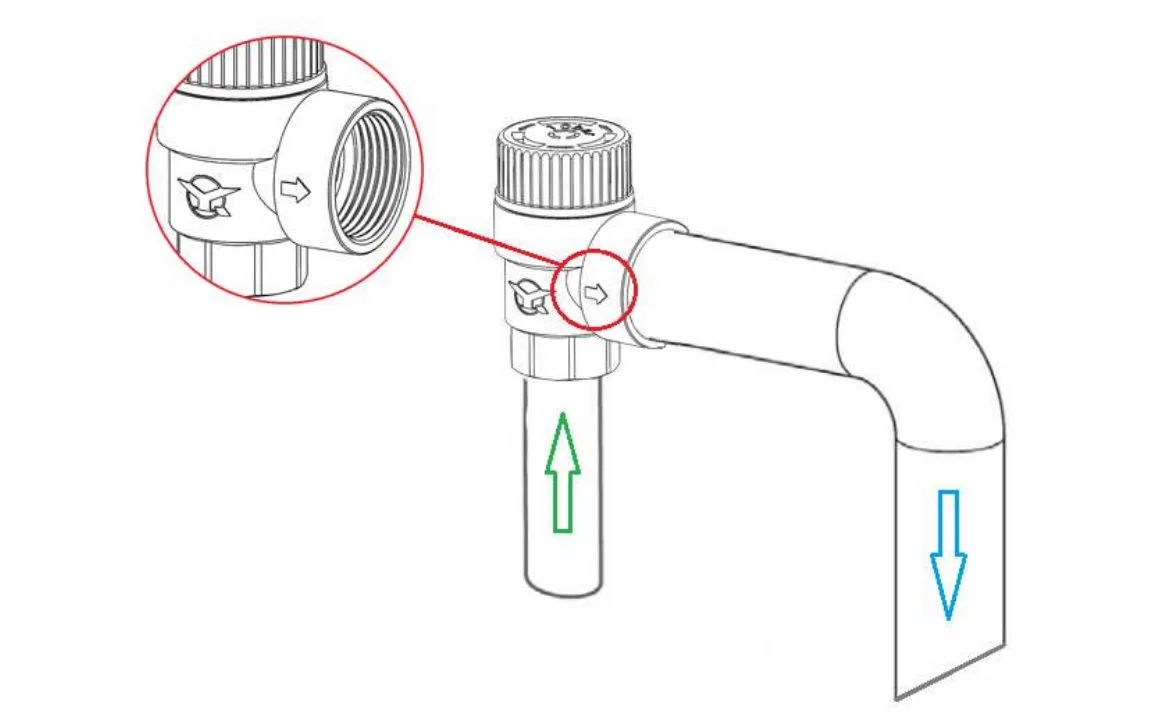

3.2 システムと安全弁を接続する配管の直径は、安全弁の入口パイプの直径以上でなければなりません。下図に示すように、媒体の流れ方向が安全リリーフポートの矢印の方向と一致していることを確認してください。安全弁のリリーフポートの近くに、「システム動作中に出口をふさがないでください」という注意喚起の標識を設置することをお勧めします。

Safety Valve


3.3 圧力リリーフポートに媒体の流れを妨げる遮断バルブやその他のバルブ付属品を取り付けないでください。媒体が圧力解放ポートからスムーズに、障害物なくオーバーフローできることを確認します。排水管には最大 2 つのエルボがあり、長さは 2 メートル以下でなければなりません。


3.4 媒体の流動による人身傷害や物的損失を避けるために、試運転中や故障メンテナンス中などに安全に排水できるように、安全弁の設置場所の近くに床ドレンまたは受入装置があることを確認してください。


試運転

安全弁上部のはずみ車を矢印の方向に 1 回回します。このとき、圧力リリーフポートから培地を排出する必要があります。媒体が排出されない場合は、圧力リリーフポートが詰まっていないか、安全弁が破損していないか、システムの圧力状態を確認してください。ハンドルの回転は、安全弁が適切に機能しているかどうかを確認するためにのみ使用できます。安全弁が破損する恐れがありますので、はずみ車を複数回または逆方向に回転させないでください。


メンテナンス

推奨事項: 6 か月ごとに機能テストを実行します。
