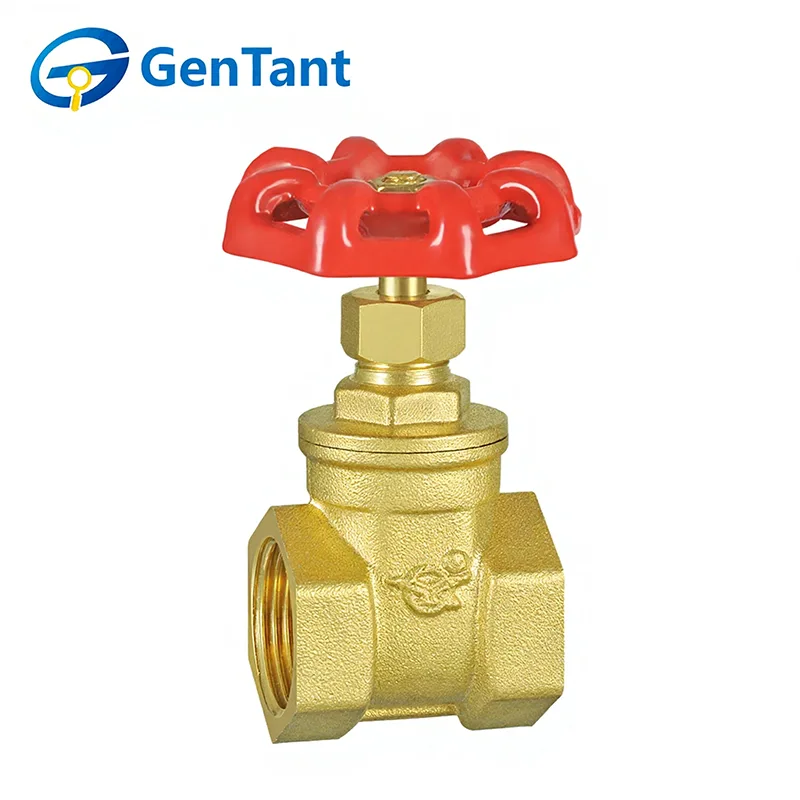

中型ゲートバルブ

中負荷ゲート バルブは、幅広い流体ハンドリング システムで信頼性の高い隔離サービスを提供できるように設計された多用途で耐久性のある直線運動バルブです。その主な機能は、完全に開いたときに完全で障害物のない直線の流路を提供し、完全に閉じたときに完全に遮断することです。これは、流れに対して垂直な固体ゲートまたはウェッジを上下させることによって実現され、バルブ シートに対してしっかりとしたシールを形成します。過酷な用途での極端な圧力や温度の要求に耐えられない堅牢な性能を実現するように設計されており、都市、商業、産業環境における水、油、ガス、蒸気のオン/オフ制御に最適であり、正しく操作された場合には流れ抵抗が低く、耐用年数が長くなります。

製品の特長と用途

中量ゲートバルブは、中圧配管システムで確実にオン/オフ制御できるように設計されています。堅牢なボディ、上昇または非上昇ステムのオプション、完全に開いたときの圧力降下を最小限に抑える密閉ゲートが特徴です。水、石油、ガス、低圧蒸気の用途に適しており、頻繁な操作を必要としない隔離、分配、およびプロセス制御のための産業、商業、自治体のシステムで広く使用されています。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水

動作温度: -10°C ≤ T ≤ 100°C

ISO 228規格に準拠したねじ

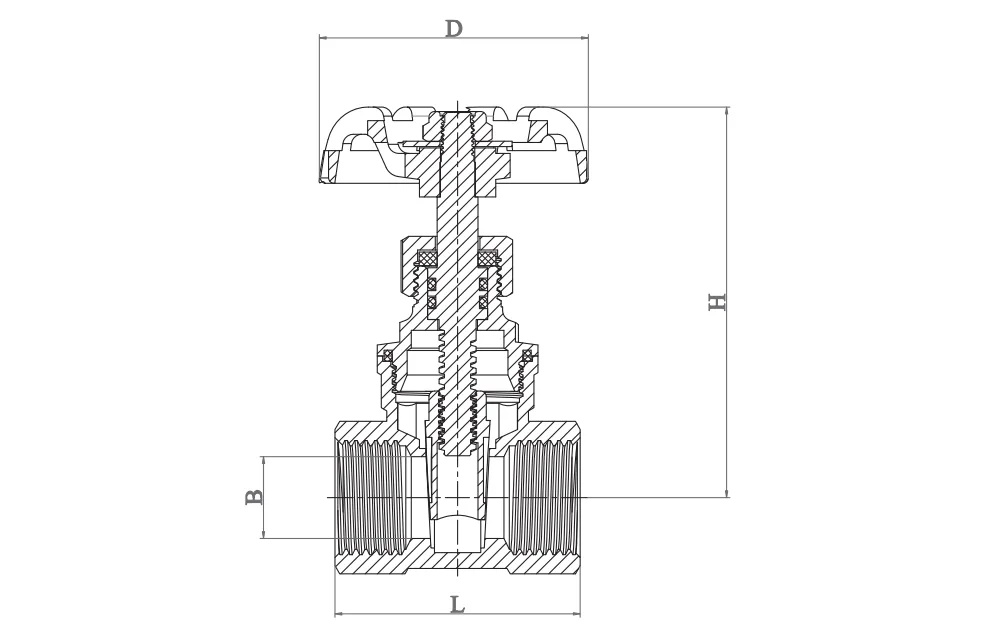

製品寸法

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5.中負荷ゲートバルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

7.ゲートバルブ、グローブバルブはステムを垂直にし、操作ハンドルを上にして取り付けることを推奨します。

取扱説明書

中型ゲートバルブは手動で操作します。ハンドルを反時計回りに回すと開き、時計回りに回すと閉じます。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間は、バルブを再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。

交換部品

通常の動作条件では、交換部品が必要になることはほとんどありません。各バルブタイプの推奨スペアパーツには、ハンドル、ハンドルナット、パッキン、グランド、パッキンナットが含まれます。

部品をご注文の際は、バルブの図番号、サイズ、必要な部品、おおよその年式をお知らせください。
