フランジ付き逆止弁はパイプライン システムの逆流をどのように防ぐのでしょうか?

産業用パイプライン システムでは、システムの安全性を維持し、機器を保護し、プロセスの安定性を確保するために、逆流を防止することが重要です。あフランジ型チェックバルブは、流体の一方向の流れを自動的に許可し、逆流を阻止する広く使用されているソリューションです。このシンプルだが効果的な装置は、水処理、化学処理、石油、発電などの産業で重要な役割を果たしています。

手動バルブとは異なり、フランジ付きチェックバルブは、流れる媒体の圧力を使用して自動的に動作します。流体が正しい方向に流れると、内部のディスクが開きます。流れが逆になったり圧力が低下したりすると、ディスクがすぐに閉じて逆流を防ぎ、上流の機器を保護します。

記事の概要

この記事では、フランジ付き逆止弁の仕組み、その構造コンポーネント、利点、設置上の考慮事項、一般的な産業用途について説明します。また、適切なバルブ設計を選択することで、ポンプの損傷、圧力サージ、汚染などの一般的なパイプラインの課題をどのように解決できるかについても説明します。

目次

• フランジ型チェックバルブの紹介
• フランジ型逆止弁の動作原理
• フランジ型逆止弁の主な構成部品
• 主要な技術的パラメータ
• フランジ型チェックバルブを使用する利点
• 代表的な産業用途
• 適切なフランジ付き逆止弁の選び方
• 設置とメンテナンスのヒント
• よくある質問
• 結論

フランジ型チェックバルブの紹介

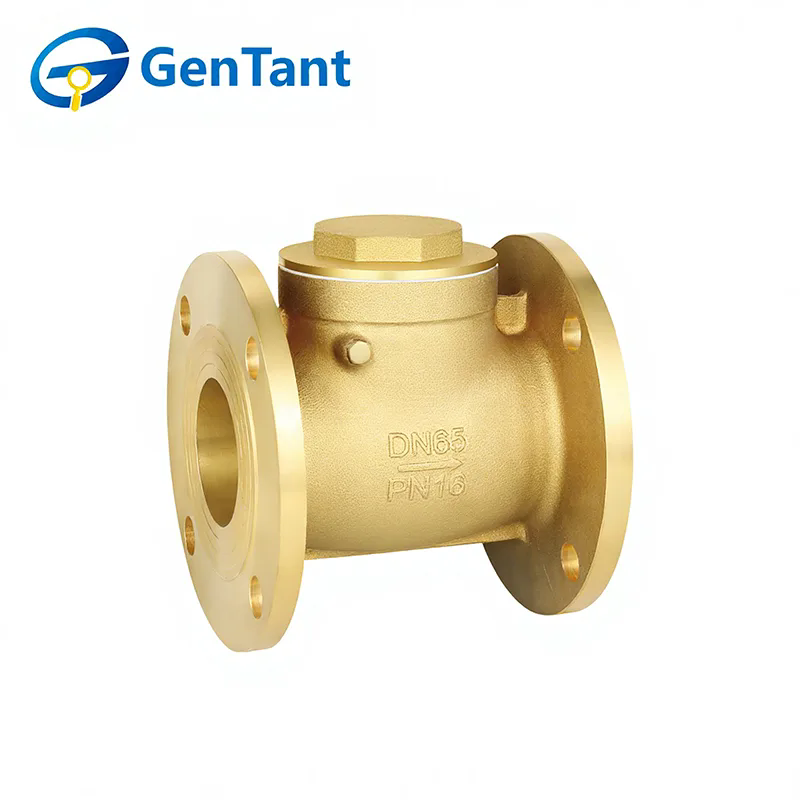

フランジ付き逆止弁は、両端にフランジ接続が付いているように設計された逆止弁の一種で、パイプラインのフランジに直接ボルトで固定できます。この接続方法は強力なシール性能を提供し、高圧条件下で動作する中型および大型のパイプラインに特に適しています。 :contentReference[oaicite:1]{index=1}

フランジ付き逆止弁の主な機能は、流体の一方向への移動を許可し、逆流を自動的に停止することです。これにより、ポンプの損傷、ウォーターハンマー、上流プロセスの汚染などの問題が防止されます。 :contentReference[oaicite:2]{index=2}

フランジ付き逆止弁は、その信頼性と耐久性により、水道システム、石油化学プラント、下水処理施設、工業生産ラインなどで広く使用されています。

フランジ型逆止弁の動作原理

フランジ付き逆止弁の動作は、パイプラインの入口と出口の間の圧力差に依存します。

• 流体が正しい方向に流れると、圧力によってバルブディスクが押し開かれます。
• ディスクが持ち上げられるか、またはスイングしてバルブシートから離れ、媒体が通過できるようになります。
• 流れが停止または逆流すると、逆圧力によってディスクがシートに押し戻されます。
• バルブが自動的に閉まり、逆流を遮断します。

この自動メカニズムにより、外部電源や手動操作は必要ありません。バルブはシステム内の圧力変化に即座に反応し、ポンプ、コンプレッサー、その他の重要な機器を継続的に保護します。 :contentReference[oaicite:3]{index=3}

フランジ型逆止弁の主な構成部品

フランジ付き逆止弁の内部構造を理解することは、エンジニアがパイプライン システムに適したモデルを選択するのに役立ちます。

ほとんどの工業用フランジ付き逆止弁は、圧力、温度、腐食性媒体に耐えられるよう、鋳鉄、炭素鋼、ステンレス鋼などの耐久性のある材料を使用して製造されています。 :contentReference[oaicite:4]{index=4}

主要な技術的パラメータ

フランジ付き逆止弁を選択する場合、エンジニアはパイプライン システムとの互換性を確保するためにいくつかの技術パラメータを考慮する必要があります。

• 呼び径 (DN)
• 圧力定格 (PN またはクラス)
• 使用温度
• ボディとディスクの材質
• シール材質
• 接続規格（ANSI、DIN、JIS）

フランジ型チェックバルブを使用する利点

多くの産業施設では、信頼性の高い性能と容易なメンテナンスを提供するフランジ付き逆止弁が好まれています。

• 自動運転– 手動制御や電源は必要ありません。
• 効果的な逆流防止– ポンプとコンプレッサーを保護します。
• 強力なパイプライン接続– フランジジョイントにより安定したシールが得られます。
• メンテナンスが容易– パイプラインを切断せずにバルブを取り外すことができます。
• 幅広い産業互換性– さまざまな圧力および温度条件に適しています。

これらの利点により、フランジ付き逆止弁は現代の産業用配管システムにおいて不可欠なコンポーネントとなっています。

代表的な産業用途

フランジ付き逆止弁は、逆流防止が重要な多くの産業システムに一般的に取り付けられています。

• 給水および処理プラント
• 石油とガスのパイプライン
• 化学処理システム
• 蒸気およびボイラーのパイプライン
• 食品・医薬品加工ライン
• 発電設備

たとえば、ポンプ システムでは、運転が停止したときに水がポンプに逆流するのを防ぐために、バルブが吐出ラインに取り付けられることがよくあります。

適切なフランジ付き逆止弁の選び方

正しいバルブ モデルを選択するには、システムの状態を慎重に評価する必要があります。次の要素を常に考慮する必要があります。

• パイプラインの圧力と温度
• 流体または気体の種類
• 設置方向（水平または垂直）
• 要求されるシール性能
• メンテナンスのアクセシビリティ
• 適用される業界標準

適切なサイズのバルブは安定した動作を保証し、ディスクの振動、圧力損失、早期摩耗などの問題を防ぎます。

設置とメンテナンスのヒント

• 本体の流れ方向矢印に従ってバルブを取り付けてください。
• 取り付ける前に、フランジの表面がきれいであることを確認してください。
• フランジボルトを締め付けるときは、適切なガスケットとトルクを使用してください。
• ゴミがたまりやすい場所へのバルブの設置は避けてください。
• 摩耗、腐食、シールの損傷がないか定期的に検査してください。

正しく取り付けると、バルブの信頼性と耐用年数が大幅に向上します。

よくある質問

Q1: フランジ付き逆止弁とネジ付き逆止弁の違いは何ですか?

フランジ付き逆止弁はパイプ フランジ間のボルト接続を使用するため、大規模なパイプラインや高圧システムに最適です。ねじ付き逆止弁は通常、小規模なパイプラインに使用されます。

Q2: フランジ付き逆止弁は垂直に設置できますか?

はい、ただし取り付け方向はバルブのタイプによって異なります。スイング逆止弁は通常水平に設置されますが、リフト逆止弁は垂直パイプラインで動作できます。

Q3: 逆止弁でウォーターハンマーが発生する原因は何ですか?

ウォーターハンマーは、突然の流れが逆転してバルブが早く閉じすぎると発生します。スプリング補助逆止弁を使用するか、適切なシステム設計を使用すると、この問題を軽減できます。

Q4: フランジ付きチェックバルブの寿命はどれくらいですか?

適切な材料の選択とメンテナンスにより、工業用逆止弁は厳しい環境でも長年にわたって確実に動作できます。

結論

フランジ付き逆止弁は、現代のパイプライン システムでは重要なコンポーネントであり、流体が一方向に安全に流れることを保証しながら、コストのかかる逆流の問題を防ぎます。エンジニアや施設管理者は、その動作原理、構造、アプリケーション要件を理解することで、適切なバルブを選択してシステムの信頼性と運用効率を向上させることができます。
