ボイラー安全グループ

ボイラー安全グループは、温水ボイラー システムの包括的な保護と動作制御を提供するように設計された統合された重要なアセンブリです。その主な機能は、3 つの重要な安全機構を組み合わせたものです。過剰な圧力を自動的に解放し、壊滅的な過圧を防ぐ圧力リリーフバルブです。システム圧力をリアルタイムで視覚的に監視するための圧力計。安全な水位を維持し、逆流を防止するための流量調整、逆止弁、充填弁機能などの追加機能を統合した独自のコンビネーション バルブです。この統合ユニットは、システムの安全性、動作の安定性、厳格な暖房規定への準拠を保証し、商業用および住宅用ボイラー設置における損傷や危険な状態から保護します。

製品の特長と用途

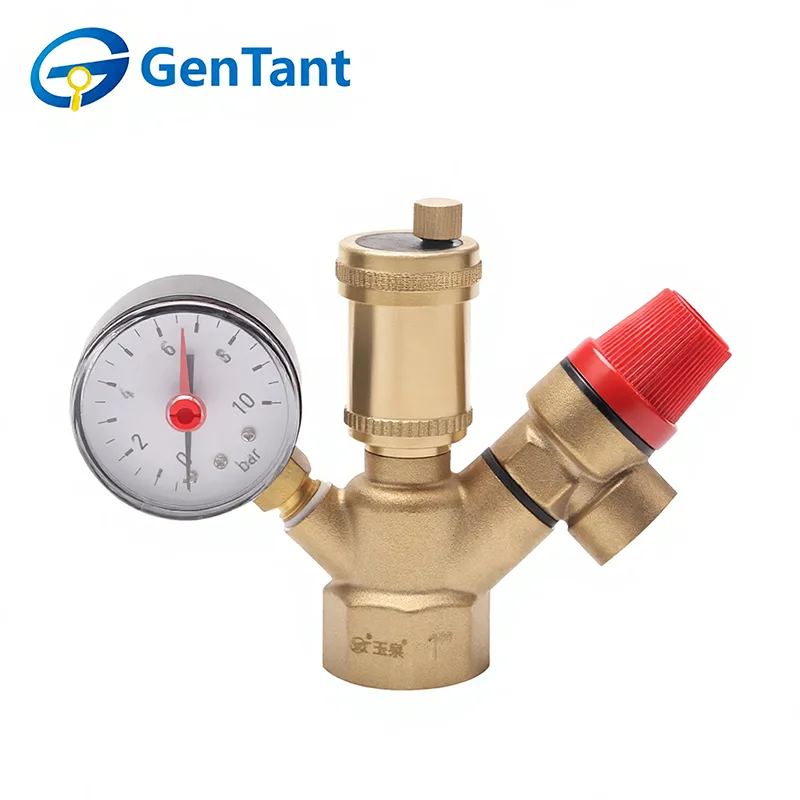

ボイラー安全グループ 1 は、自律暖房および家庭用温水 (DHW) システム (最大 10 bar) 用の統合保護アセンブリです。 3 つの重要な機能を 1 つの真鍮ボディに統合し、動作の安定性を確保します。

圧力保護: 統合された安全リリーフバルブは、圧力が設定制限を超えると自動的に水を排出し、タンクやパイプの破裂を防ぎます。

空気の除去: 自動エアベントにより継続的にガスが排出され、「エアロック」、騒音、内部腐食が防止されます。

モニタリング: 内蔵圧力計により、システム圧力をリアルタイムで視覚的に追跡できます。

閉ループ暖房および DHW システムで使用され、ボイラーと間接給湯器を熱膨張から保護します。これは、独立したガス、電気、または固体燃料の熱源を備えた個人住宅の安全を維持するために不可欠です。

製品パラメータ（仕様）

技術仕様

呼び圧力、MPa：1.0

試験圧力、MPa: 1.5

パイプライン内の動作温度: 最大 +120 °C

接続サイズ、インチ: 1

安全弁設定圧力、bar: 3.0

最小作動媒体圧力、bar: 0.05

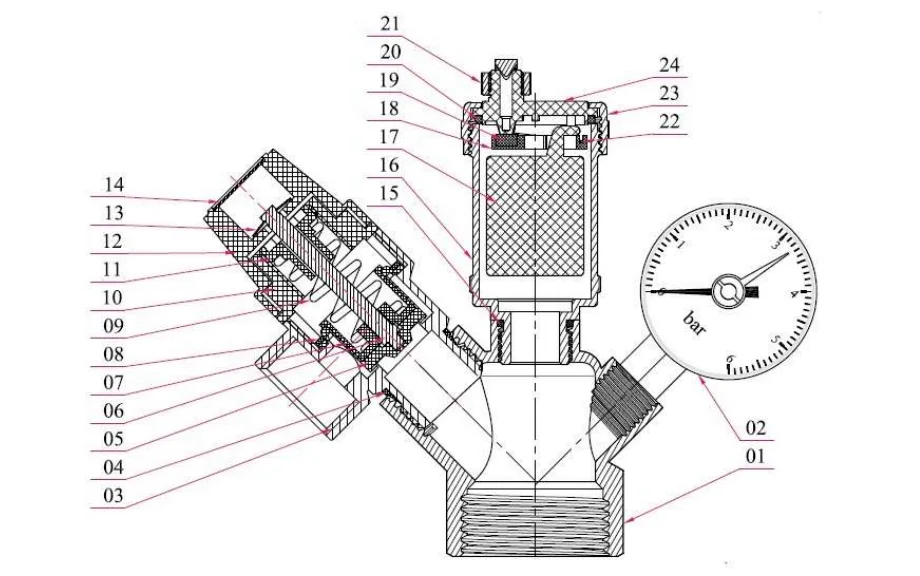

材料構成

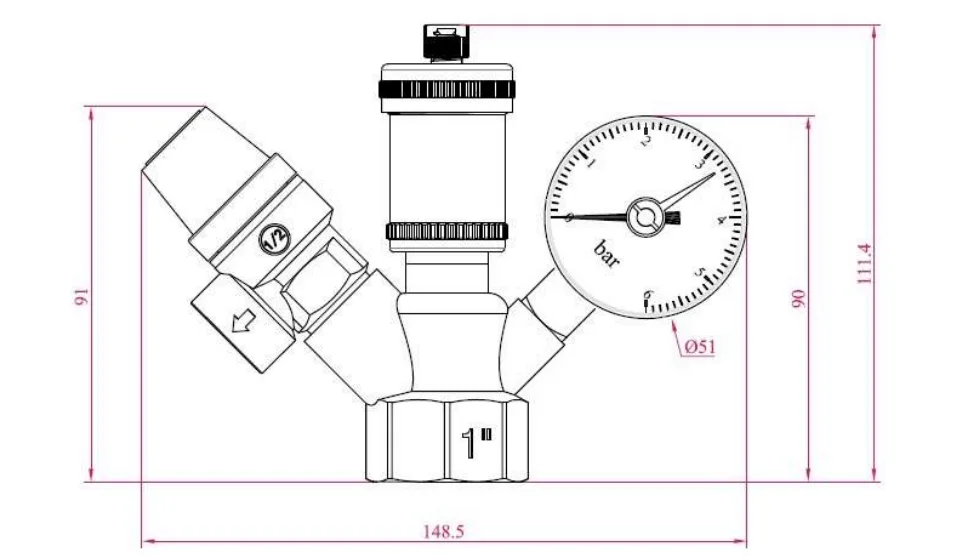

製品寸法

動作原理

ボイラー安全グループ 1 は、暖房システムの自動「監視装置」として機能します。試運転すると、自動エアベントは直ちにトラップされたガスのパージを開始し、効率的な循環を確保し、腐食を防ぎます。

通常の動作中、圧力計は継続的な診断を提供します。測定値が低い場合は漏れまたは膨張タンクの故障を示唆し、測定値が高い場合は過熱または蒸気の発生を警告します。緊急時に、圧力が 3 バールの制限に達すると、安全弁が即座に作動し、過剰な流体を排出して、パイプやボイラーの壊滅的な破裂を防ぎます。

インストールと操作手順

設置場所: ボイラー安全グループ 1 は、発熱体またはボイラーの出口に直接設置してください。

クリア パス: 安全グループと保護ユニットの間の配管に遮断バルブが取り付けられていないことを確認します。

設置の向き：エアベントと安全弁が完全に垂直になるように取り付けてください。圧力計はオペレータが見やすい位置に設置してください。

設置前のチェック: 設置または取り外しの前に、パイプライン システムが完全に減圧されていることを確認してください。

操作と安全性の要件

動作制限: セーフティ グループは、このマニュアルに記載されている指定された温度および圧力範囲 (最大 1.0 MPa / 10 bar) 内でのみ動作させてください。

予防メンテナンス: 安全バルブのスプールが固着するのを防ぐために、少なくとも月に 1 回はバルブを手動でテストしてください。このテストは、明確なカチッという音が聞こえるまでバルブ ハンドルを時計回りに回して実行します。

安全義務: 定格最大圧力 1.0 MPa を超えるシステムでは安全グループを決して使用しないでください。
