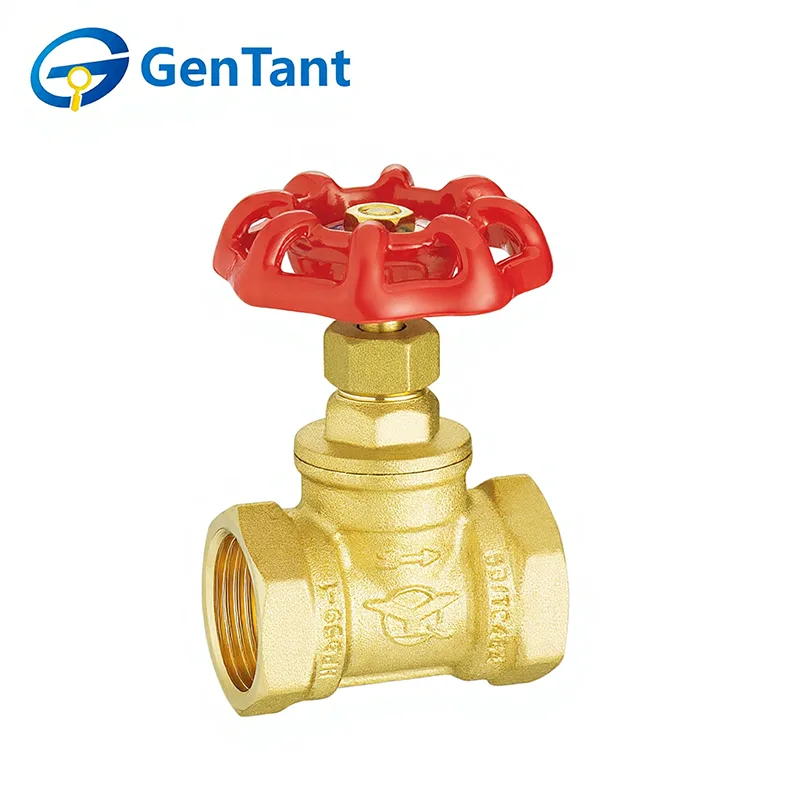

中型グローブバルブ

中負荷グローブ バルブは、流体システムにおける信頼性の高いスロットリング、調整、およびオン/オフ サービスのために設計された基本的な流量制御デバイスです。その機能はその独自の内部設計に集中しています。流体は「S」字路を流れ、固定されたシート リング上で垂直に移動するディスクまたはプラグによって制御されます。これにより、流量の正確な調整、優れた遮断能力、圧力と体積の微細な制御が実現します。極端な条件下でも堅牢な性能を発揮するように設計されており、頻繁な調整や信頼性の高いシールが必要な商業ビル、産業プラント、HVAC システムにおける水、蒸気、油、またはガスのバランス、隔離、調整に最適です。

製品の特長と用途

中耐久グローブ バルブは、商業用 HVAC および家庭用給水システムでの精度を重視して設計されています。主な特長としては、堅牢な球形ボディと、変動する圧力下でも正確なスロットルと信頼性の高い遮断を可能にする可動ディスクが挙げられます。これらは、加熱/冷却ループのバランス調整、ボイラー給水の調整、蒸気ラインの管理に広く適用されています。耐久性に優れた設計により、最新の建物インフラストラクチャの安定した流量制御と長期的な安全性が保証されます。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水、油、非腐食性および不燃性ガス

動作温度: -10°C ≤ T ≤ 120°C

ISO 228規格に準拠したねじ

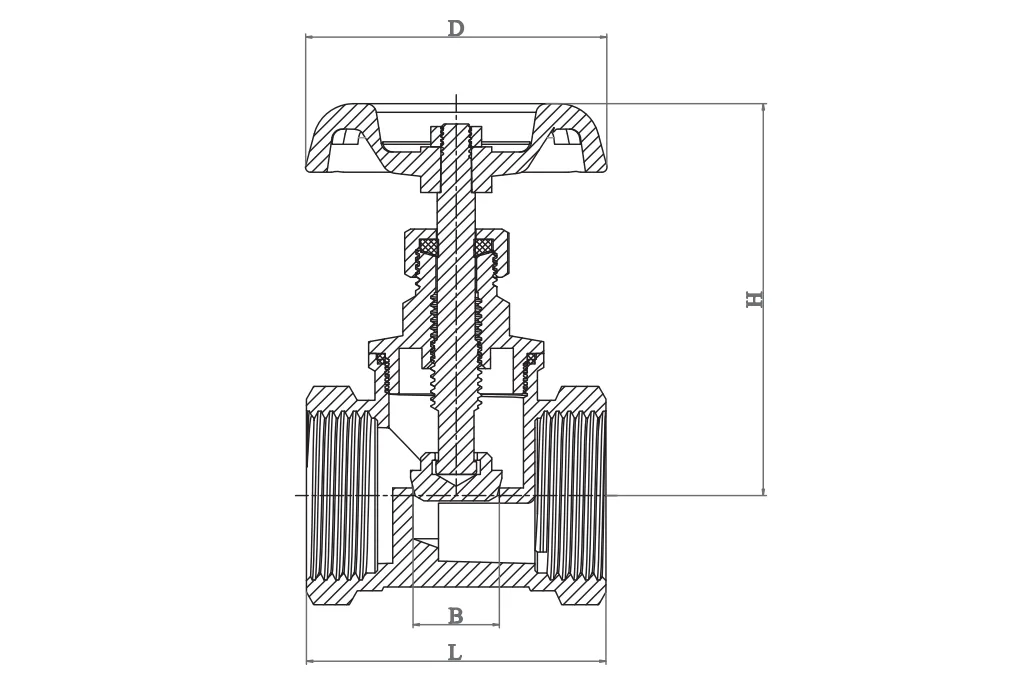

製品寸法

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. バルブの圧力と温度定格が意図された使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

7.中型グローブバルブの場合、ステムを垂直にし、操作ハンドルを上にして取り付けることをお勧めします。

取扱説明書

ゲートバルブとグローブバルブは手動で操作します。ハンドルを反時計回りに回すと開き、時計回りに回すと閉じます。

点検・整備

1. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

2. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間は、中負荷グローブ バルブを決して再梱包しないでください。

3.バルブステムを交換する場合は、パッキン材も交換してください。

交換部品

通常の動作条件では、交換部品が必要になることはほとんどありません。各バルブタイプの推奨スペアパーツは次のとおりです。

グローブバルブ：ハンドル、ハンドルナット、パッキン、グランド、パッキンナット、ディスク、シート。

部品をご注文の際は、バルブの図番号、サイズ、必要な部品、おおよその年式をお知らせください。
