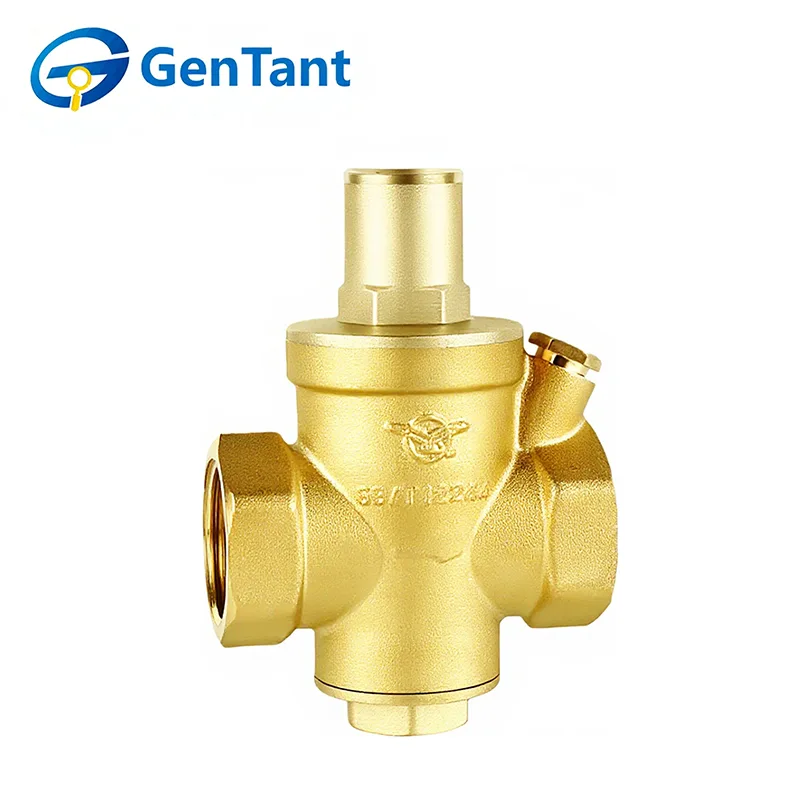

耐久性の高い減圧弁は、システムの安全性と安定性を確保するために不可欠なコンポーネントであり、変動する上流条件に関係なく、下流圧力を正確な設定範囲内に確実に維持するように設計されています。中国の専門メーカーおよびサプライヤーとして、GenTant は長年にわたり工業用バルブの製造と世界貿易に注力してきました。先進的かつ強力な生産設備を備えており、お客様の多様で厳しい要求にお応えします。

当社のバルブは、要求の厳しい住宅および商業用途で堅牢な性能を発揮できるように設計されており、パイプライン、機器、エンドユーザーの機器を過剰な圧力による損傷から効果的に保護します。一貫した制御された出口圧力を保証することで、システム効率を向上させ、ウォーターハンマーを最小限に抑え、設備全体の寿命を延ばします。


卸売ソリューションと完全にカスタマイズされたサービスの両方を提供する工場をお探しの場合は、GenTant との提携を検討してください。当社は、厳格な品質管理、革新的なエンジニアリング、柔軟な OEM/ODM サポートを組み合わせて、お客様の特定のプロジェクトのニーズに合わせた高品質で信頼性の高い圧力管理ソリューションを提供します。


製品の特長と用途

耐久性の高い減圧バルブは、高い入口圧力を一定の望ましい出口圧力まで自動的に下げる重要な流体制御コンポーネントです。機能的には、可変スロットル デバイスとして動作します。流れの面積を変更することで、流速と運動エネルギーを管理し、制御された圧力損失を引き起こします。このメカニズムにより、上流側の圧力が大幅に変動した場合でも、下流側の圧力が安定した状態に保たれます。主な特長には、堅牢な構造 (PN16 圧力定格) と柔軟な設置 (水平または垂直取り付け) が含まれます。さらに、調整スプリングは水の流れから完全に隔離されているため、飲料水システムでの安全な使用に適しています。


製品パラメータ(仕様)

ねじ接続タイプ

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")


技術仕様

最大許容作動圧力 (PN): 16 bar

圧力調整範囲 (Ps): 1~6 bar

出口圧力工場出荷時設定: 3 bar

使用温度範囲:0℃(氷結しないこと)~(80℃)

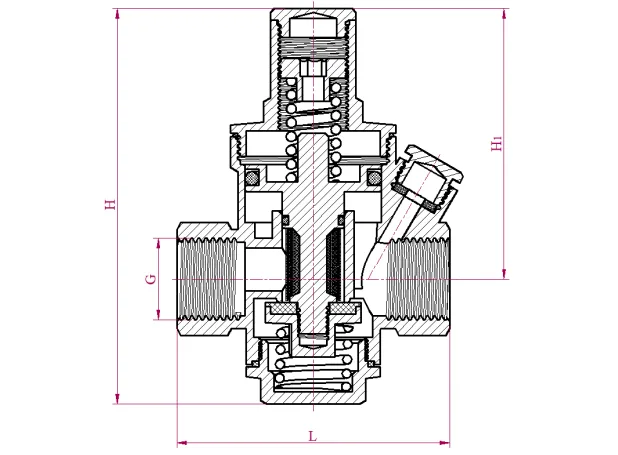

製品寸法

Heavy-Duty Pressure Reducing Valve

DN

G

L

H₁

H

15

1/2インチ

70

68.5

100

20

3/4インチ

73

68.5

100

25

1 "

78

72

109.5

32

1-1/4インチ

84

72

109.5

40

1-1/2インチ

103

101

151

50

2」

111

101

151


製品の構造と動作原理

動作原理

GenTant ヘビーデューティー減圧弁の中核となる機能は、高い入口圧力を安定した校正された出口圧力に正確に調整することにより、その後の家庭用および産業用流体システムの完全性をサージ イベントや局所的な過圧状態から保護することです。

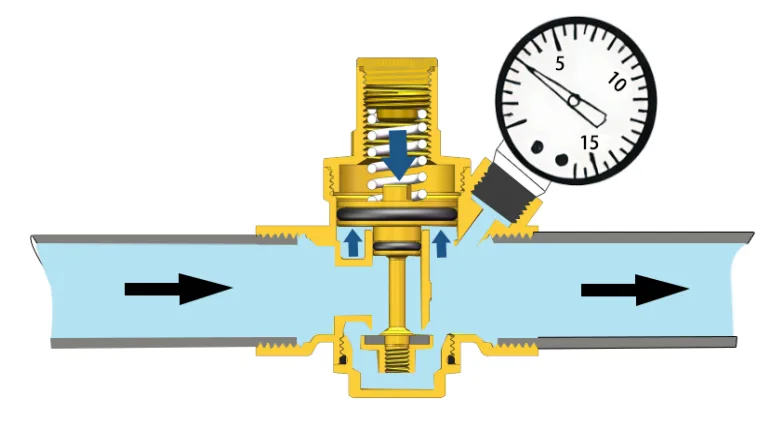

機械的には、この装置は 2 つの主要な力のバランスをとることによって油圧平衡を確立します。1 つは、バルブを開位置に向けて付勢する、あらかじめ張力を加えたスプリングによって及ぼされる静的な力と、内部ピストンに作用する上流の流体圧力によって生成される動的閉鎖力です。この継続的な自己作動バランスは、下流側で一貫した減圧状態を効果的に維持し、流体の供給とシステム保護の両方を最適化します。

Heavy-Duty Pressure Reducing Valve


使用水量時の稼働状況

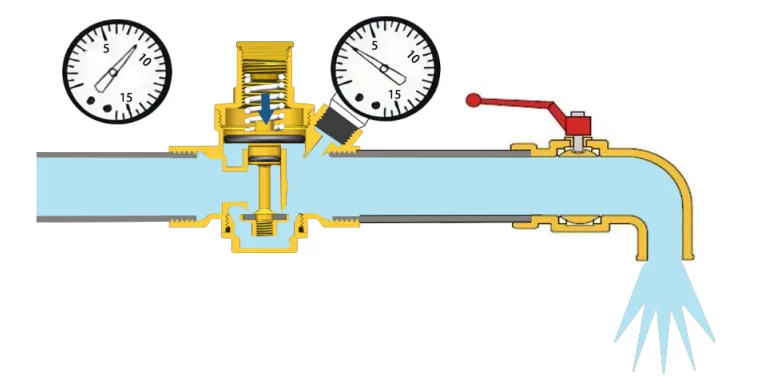

水栓を開けると、内部のバネの力がピストンの下面に作用する上向きの水圧を上回ります。その結果、ピストンが下方に移動し、それによって流体流路が開きます。追加の下流蛇口が作動すると、ピストンの下の逆圧が減少し、減圧弁を通る体積流量が比例して増加します。

Heavy-Duty Pressure Reducing Valve


ゼロ流量時の動作状態

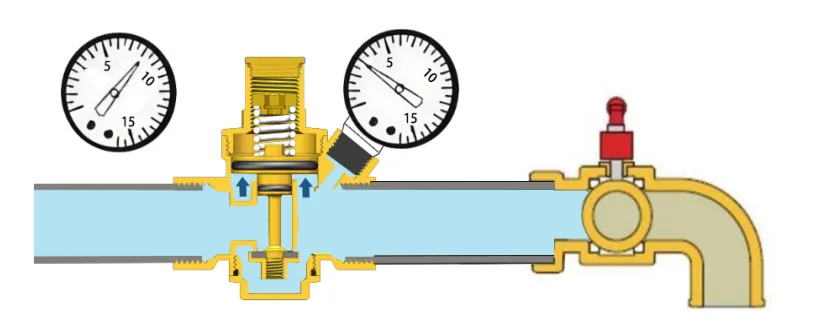

下流側の蛇口が閉じると、下流側回路内の油圧が上昇します。この圧力の増加により内部ピストンが上向きに駆動され、流体通路が効果的に密閉され、下流側の圧力が所定の設定値で安定します。減圧弁は、ピストンに作用する上向きの油圧力が内部のバネ機構による反作用力を超えたときに瞬時に閉じます。

Heavy-Duty Pressure Reducing Valve


インストールと操作手順

4.1 GenTant ヘビーデューティ減圧バルブを取り付ける前に、配管システムから空気と汚れを除去することをお勧めします。

4.2 水の流れの方向を確認します (バルブ本体の矢印で示されています)。

4.3 減圧弁は垂直配管部、水平配管部のどちらにも設置可能です(逆設置禁止)。

4.4 屋外など凍結の可能性がある場所への設置は、凍結により破損の原因となりますので避けてください。

4.5 減圧弁は、圧力調整と測定のために容易にアクセスできる場所に設置する必要があります。パイプシャフト内への設置は凍結の可能性があるため推奨できません。

4.6 「ウォーターハンマー」現象は、減圧弁の故障の主な原因です。すべての下流機器の動作を最適化し、メンテナンス作業を容易にするため、以下の図に示すような設置方法が推奨されます。

Heavy-Duty Pressure Reducing Valve

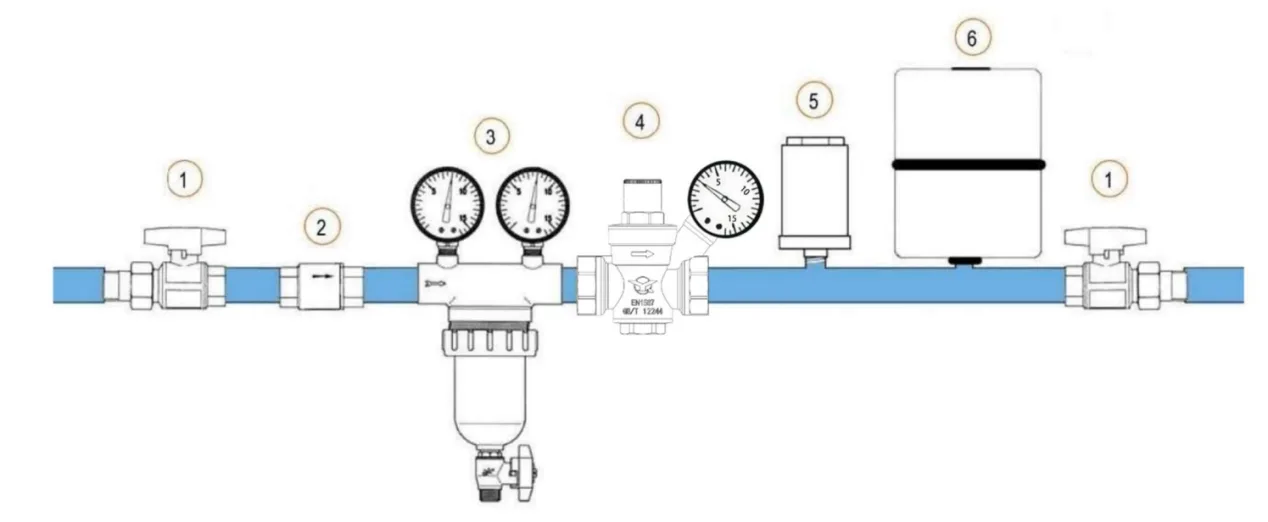

①遮断弁:減圧弁の上流と下流に設置され、各種機器のメンテナンスを容易にします。

②逆止弁:逆流を防止します。

③フィルタ:主供給配管内の不純物をろ過し、下流側のすべての機器の汚れを防止し、性能を維持します。

④ピストン式動的安定減圧弁です。

⑤ ウォーターハンマーアレスター: 給水が中断された後に復旧したときのパイプラインの変動を防ぎ、下流のすべての機器に損傷を与える可能性があります。

⑥膨張容器:流体の熱により圧力が上昇する温水や貯湯システムに使用され、過圧を吸収する働きをします。


圧力調整

減圧弁の出口圧力は工場出荷時に 3 bar に設定されています。下流圧力は次の方法で調整できます。

Heavy-Duty Pressure Reducing Valve

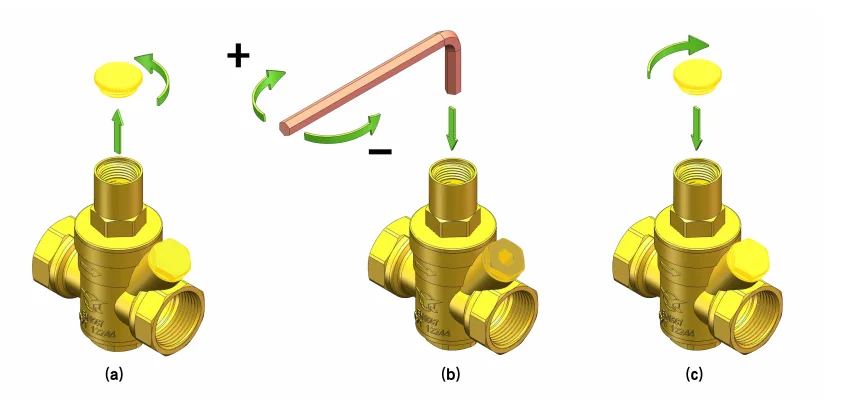

1.減圧弁の後ろにある遮断弁を閉めます。

2.プラスチックキャップを反時計回りに回して外します。

3.減圧弁調整キャップに六角レンチを差し込んで調整します。時計回りに回すと下流圧力が増加し、反時計回りに回すと下流圧力が減少します(図b)。

4.減圧弁の圧力計に表示される圧力値は調整後の下流側圧力となります。

5.調整が完了したら、プラスチックキャップを時計回りに締めます


騒音やキャビテーション現象の発生を避けるために、入口と出口の減圧比を 2.5 未満に維持することをお勧めします。たとえば、必要な出口圧力が 4 bar の場合、入口圧力は 10 bar を超えてはなりません。必要に応じて、追加の減圧バルブを直列に設置して、段階的に希望の減圧を達成することを検討してください。


トラブルシューティング

① 温水配管や貯湯システムに設置されている減圧弁は、下流側の圧力が上昇します。これは、水を加熱すると圧力が上昇し、水を使用しないときは減圧弁が閉じた状態となり、溜まった圧力を「逃がす」ことができないために起こります。


解決策:熱水入口と減圧弁の間に膨張容器を設置し、上昇した圧力を吸収します。


② 下流圧力が設定圧力値と一致しない。水質が悪い地域では、減圧弁を流れる不純物が弁座とピストンの間にたまりやすく、弁が完全に閉まらなくなることがあります。これにより、上流の圧力が下流側に浸透し、下流の圧力が上昇します。


解決策:減圧弁の上流にフィルタを設置し、定期的に清掃を行ってください。
