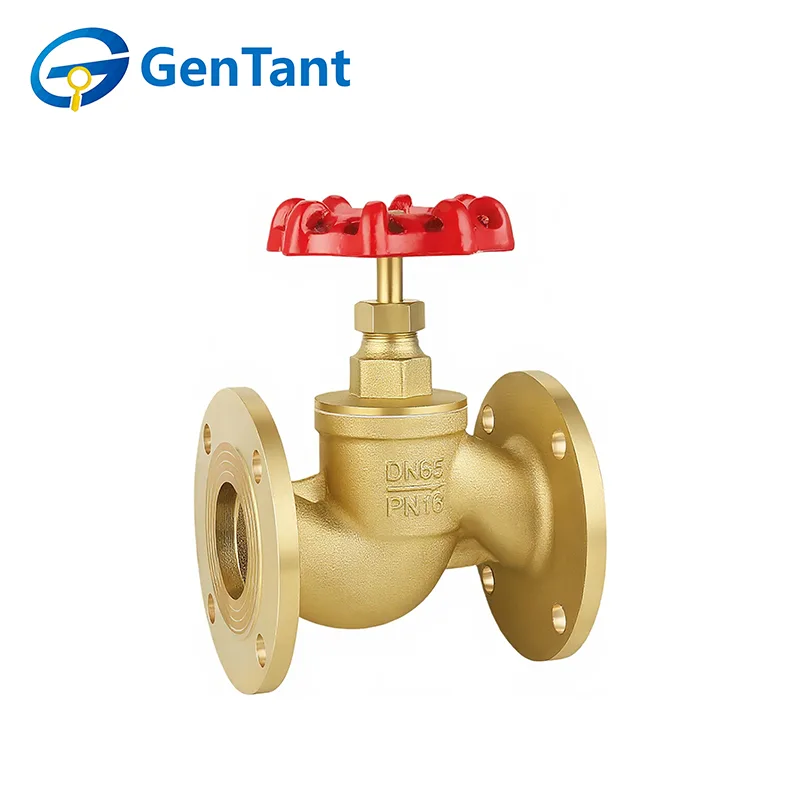

フランジ形グローブバルブ

フランジ付きグローブ バルブは、パイプライン フランジへの確実なボルト締め接続を容易にするフランジ付き端部が特徴の堅牢な工業用流量制御装置です。その中心的な機能は、流体の流れを正確に絞り、調整し、確実に遮断することです。バルブは直線運動ステムを介して動作し、ディスクまたはプラグを固定シートリング上に垂直に下げ、流れの方向に特徴的な変化（多くの場合「S」字路）を生み出します。この設計により、微調整された流量制御と確実なシールが可能になります。フランジ接続により、発電、化学処理、石油およびガス、および大規模 HVAC 用途に見られる中高圧システムにおける高信頼性で漏れ防止の設置に適しています。

製品の特長と用途

フランジ付きグローブ バルブは、ボルトで締められた端部接続が特徴で、高強度で漏れ防止のシールを確保し、大規模な配管ネットワークに簡単に取り付けることができます。その主な特徴は、卓越したスロットル精度と信頼性の高い遮断を提供する Z ボディ設計です。住宅および商業分野では、頻繁なメンテナンスと安定した流量調整が不可欠な主要給水ライン、HVAC 冷却システム、ボイラー給水制御に広く使用されています。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水、油、非腐食性および不燃性ガス

動作温度: -20°C ≤ T ≤ 150°C

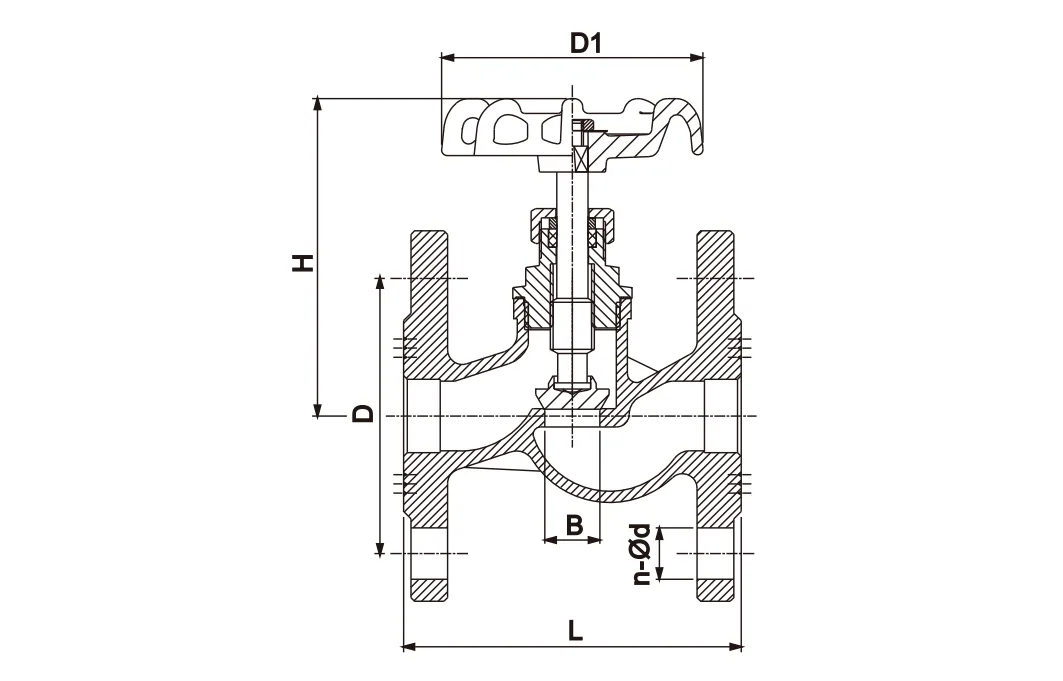

製品寸法

設置ガイドライン

1. バルブを取り付ける前に、配管システムを十分に洗浄し、準備してください。

2. 取り付ける前に、保護エンドキャップを取り外し、バルブポートと座面が汚れていないことを確認してください。

3.配管接続時のストレスを避けるため、バルブを適切にサポートしてください。

4. フランジ付きグローブ バルブの圧力と温度の定格が、意図した使用条件に適していることを確認します。

5. バルブを使用する前に、開から閉まで完全に循環させて、スムーズな動作を確認します。

6.取付後、パッキンナットがしっかり締まっているかを確認してください。

7.ゲートバルブ、グローブバルブはステムを垂直にし、操作ハンドルを上にして取り付けることを推奨します。

取扱説明書

1.ゲートバルブ、グローブバルブは手動となります。ハンドルを反時計回りに回すと開き、時計回りに回すと閉じます。

点検・整備

2. 定期的な検査と予防保守は、ステムパッキンの時折の調整とバルブの開から閉への定期的なサイクルを除いて、通常は必要ありません。

3. パッキン漏れが発生した場合は、パッキンナットを時計回りに約 4 分の 1 回転、または漏れが止まるまで締めて、ステムパッキンのシール圧力を高めます。システム圧力がかかっている間は、バルブを再梱包しないでください。

4.バルブステムを交換する場合は、パッキン材も交換してください。

交換部品

通常の動作条件では、交換部品が必要になることはほとんどありません。各バルブタイプの推奨スペアパーツは次のとおりです。

グローブバルブ：ハンドル、ハンドルナット、パッキン、グランド、パッキンナット、ディスク、シート。

部品をご注文の際は、バルブの図番号、サイズ、必要な部品、おおよその年式をお知らせください。
