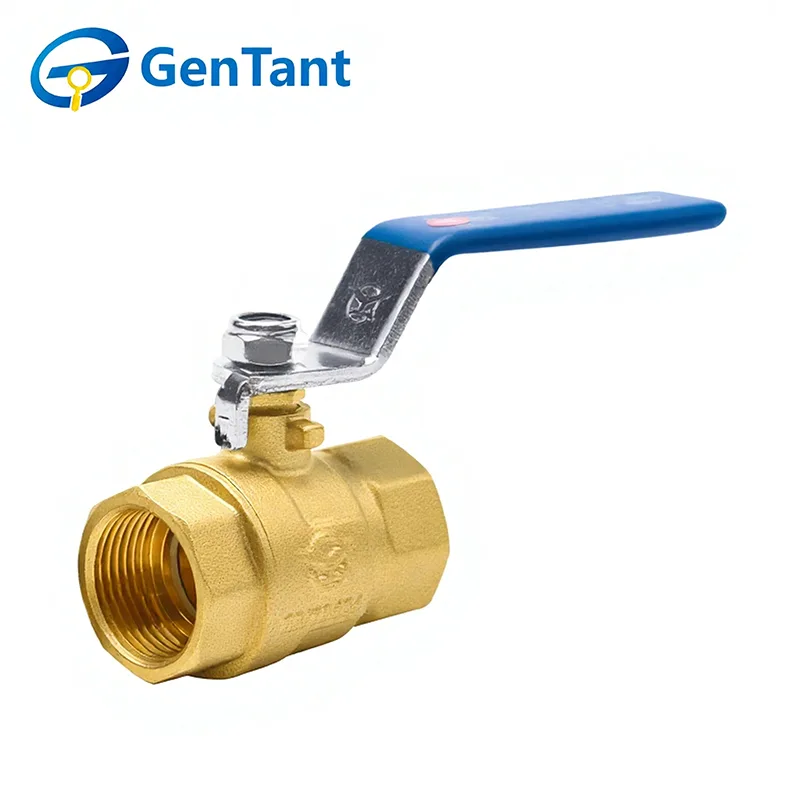

銅製ボールバルブ

銅製ボールバルブは、主に飲料水、暖房、ガス、その他の非腐食性流体システムでの使用を目的として設計された、耐久性があり効率的な 4 分の 1 回転バルブです。その機能は、パイプライン内の流れを開閉、または分離するための信頼できる方法を提供することです。これは、貫通穴のある球形ボールを 90 度回転させることによって実現されます。パイプと一直線に配置されている場合は、完全な妨げられることのない流れが可能になり、垂直に配置されている場合は、流れを完全に止めるためにしっかりとしたシールが形成されます。このバルブは真鍮または青銅 (銅合金) で製造されており、優れた耐食性と良好な熱伝導率を備え、はんだ付けまたはねじ接続によって簡単に取り付けられるため、住宅用、商業用、軽工業用の配管の標準となっています。

製品の用途

銅製ボールバルブは、その卓越した耐食性と抗菌特性で高く評価されており、住宅用飲料水システムにとって最高の選択肢となっています。その主な特徴は、長期にわたる衛生状態と構造的完全性を保証する、耐久性のある鉛フリーの銅製ボディです。これらのバルブは、家庭用配管、給湯器、HVAC システムに広く使用されています。信頼性の高い 4 分の 1 回転動作と銅配管との互換性により、ハイエンドの建設プロジェクトで人気があります。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水、油、非腐食性および不燃性ガス

動作温度: -10°C ≤ T ≤ 120°C

ねじは ISO 228 規格に準拠しています

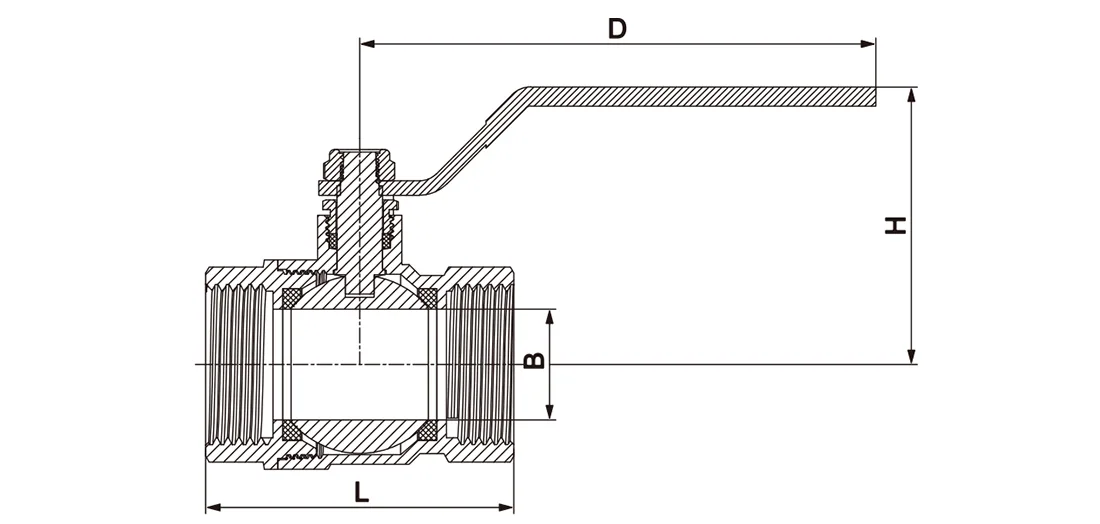

製品寸法

製品の特徴と利点

GenTant 銅製ボールバルブは、迅速な遮断と信頼性の高い流れの起動を実現するように設計されています。

プレミアム素材: HPb59-1 高品質真鍮 (国家標準) で作られています。

最適な流れ: 可能な限り低い流れ抵抗 (事実上ゼロ) を提供します。

高性能: 閉鎖中の高い圧力差に耐えることができます。

迅速な動作: 一部のモデルは 0.05 秒から 0.1 秒の開閉速度を備えており、自動化システムに最適です。

コンパクトな設計: 軽量で省スペースなので、さまざまな配管ネットワークに簡単に統合できます。

設置ガイドライン

長期的な性能を確保し、構造的損傷を防ぐために、設置は資格のある専門家が行う必要があります。

準備: 配管システムがきれいであることを確認してください。保護キャップを取り外し、ポートにゴミがないか検査します。

位置合わせ：接続パイプが完全に位置合わせされていることを確認します。過度の位置ずれにより取り付けストレスが生じ、バルブが損傷する可能性があります。

正しい工具の使用: 締め付けるねじに最も近いバルブの六角形または八角形の部分に、適切なトルクでレンチまたはパイプトングを使用します。本体が変形する恐れがありますので、反対側に力を加えないでください。

ネジ山シーリング: PTFE シーラントはパイプのネジ山にのみ使用してください。ねじの長さについては ISO 228 規格に従います。ねじ山が「底に突き出る」と内部シール面が損傷する可能性があるため、締めすぎないでください。

システムサポート: 配管重量がバルブにストレスを与えないように適切なサポートを提供します。

サービス前チェック: 圧力と温度の定格がシステムと一致していることを確認し、試運転前にバルブを 1 回完全にサイクル (開/閉) します。

取扱説明書

機能: 銅製ボールバルブはオン/オフサービスのみを目的としています。それらは全開または全閉を維持する必要があり、絞り（流量調整）に使用しないでください。

機構：双方向バルブです。ハンドルの位置は流れの方向を示します。

ウォーターハンマーの防止: 「ウォーターハンマー」効果 (突然の圧力サージ) を避けるために、バルブを急激に閉じないでください。

ハンドルの使用: 工場付属のハンドルのみを使用してください。過度のトルクが内部コンポーネントを損傷する可能性があるため、てこの比を高めるためにエクステンションを使用しないでください。

点検・整備

一般的なケア: 通常、定期的なメンテナンスは、時折のサイクリングとステム パッキング チェック以外には必要ありません。

濾過: バルブの内部シールを保護するために、システムの入口にフィルターを取り付けることを強くお勧めします。

漏れ防止: ステム漏れが発生した場合は、パッキンナットを時計回りに 1/4 回転締めてください。 PTFEパッキンは補償用に設計されています。

安全警告: システムが加圧されている間は、バルブを再梱包したり分解したりしないでください。常に最初に圧力を解放してください。

分解禁止: 通常、ボディ/テールピースの完全性が損なわれるため、部品交換のためにツーピースバルブを分解することはお勧めしません。
