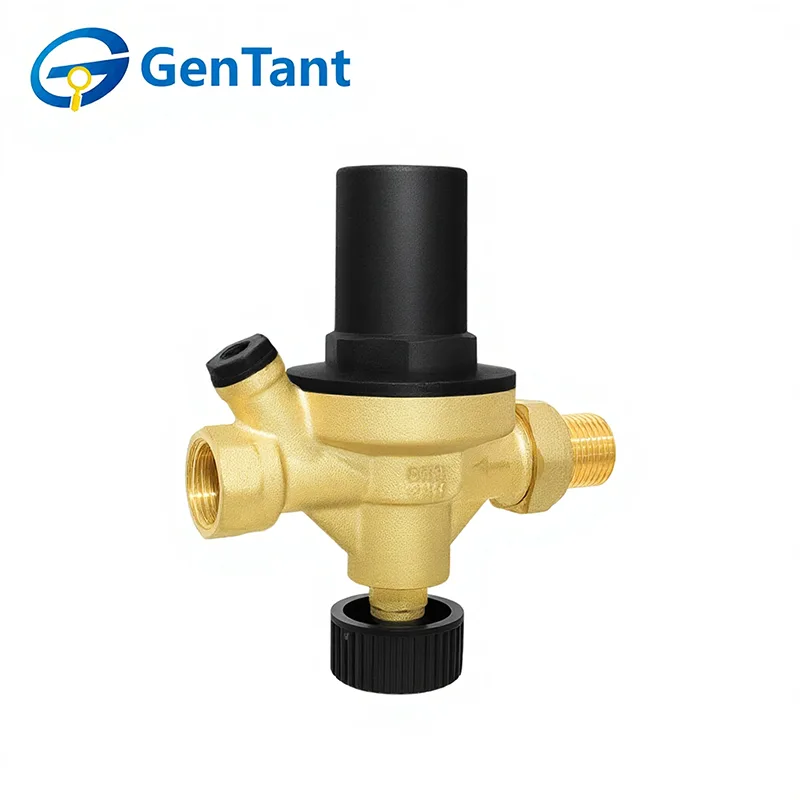

自動充填バルブ

自動充填バルブは、最新の液体およびガス処理システムに不可欠な設計コンポーネントであり、充填作業中に液体またはガスの流れを正確に調整および制御するように設計されています。これらのバルブは自動的に開閉し、制御し、閉じて所定量の媒体をコンテナ、タンク、またはシステムに分注し、プロセス全体での精度、再現性、廃棄物の削減を保証します。その中心的な機能は、水処理や化学処理から飲料の調剤や医薬品の製造に至るまで、業務効率を高め、過剰充填を防止して安全性を向上させ、一貫した製品品質を維持することです。

製品の特長と用途

この一体型自動充填バルブは、ろ過、減圧、遮断、チェックなどの複数の機能を兼ね備えています。大型ダイヤフラム設計により、高感度と信頼性の高い作動が保証され、変動する入口条件下でも安定した出口圧力が維持されます。内蔵の逆流防止装置は、飲料水の汚染に対する重要な保護を提供します。

閉ループの加熱、冷却、冷水システムに最適で、補給水ラインに取り付けられ、自動的に水を補充し、正確なシステム圧力を維持します。供給圧力低下時の逆流を防止し、HVAC、産業循環、地域エネルギー用途における動作の安全性と健康基準への準拠を確保します。

製品パラメータ（仕様）

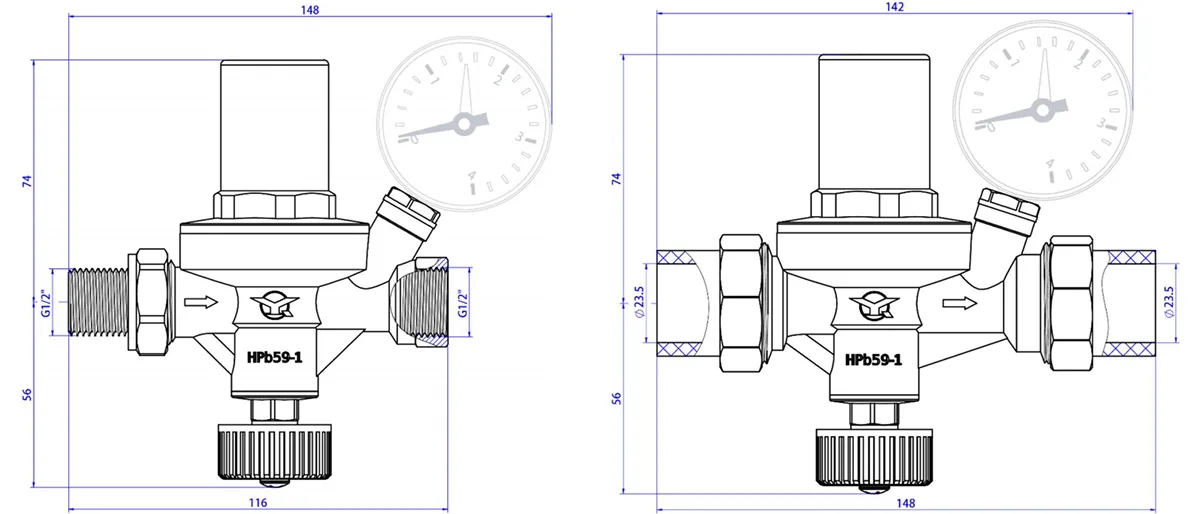

接続タイプ

自動充填バルブ接続:DN15 (1/2")

デュアル PPR 自動充填バルブ接続: 25PPR

技術仕様

① 最大入口圧力: 16 bar

②圧力調整範囲：0.2～6bar

③ 工場出荷時の設定圧力: 1.5 bar

④フィルターメッシュ：60メッシュ（0.28mm）

⑤ 適用温度範囲：5～70℃

⑥ 圧力計接続部：G1/4"

材料構成

① 本体：HPb59-1（有鉛黄銅）

②シール：EPDM（エチレンプロピレンジエンモノマー）

③フィルタースクリーン：S304（ステンレス304）

インストールと操作手順

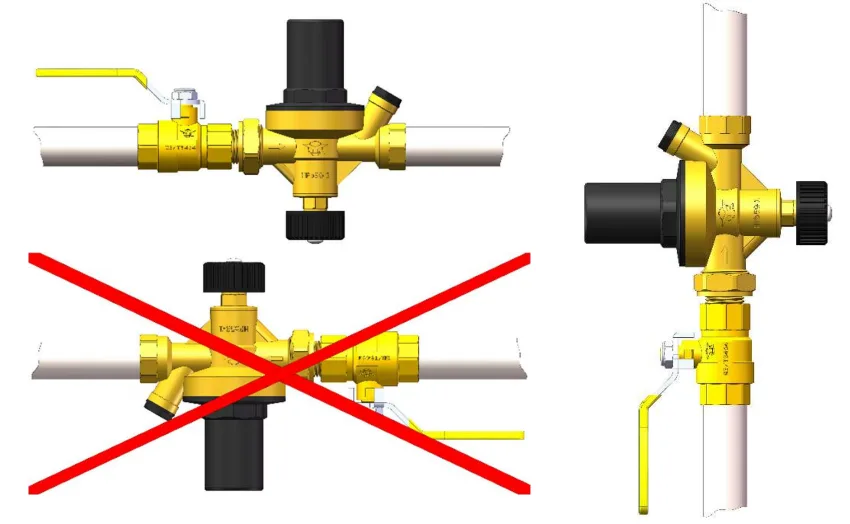

①設置

この製品はパイプライン内に水平または垂直に設置できますが、上下を逆に設置しないでください。

バルブの出口圧力はシステムの静圧より少なくとも 0.3 kg 高くなります。

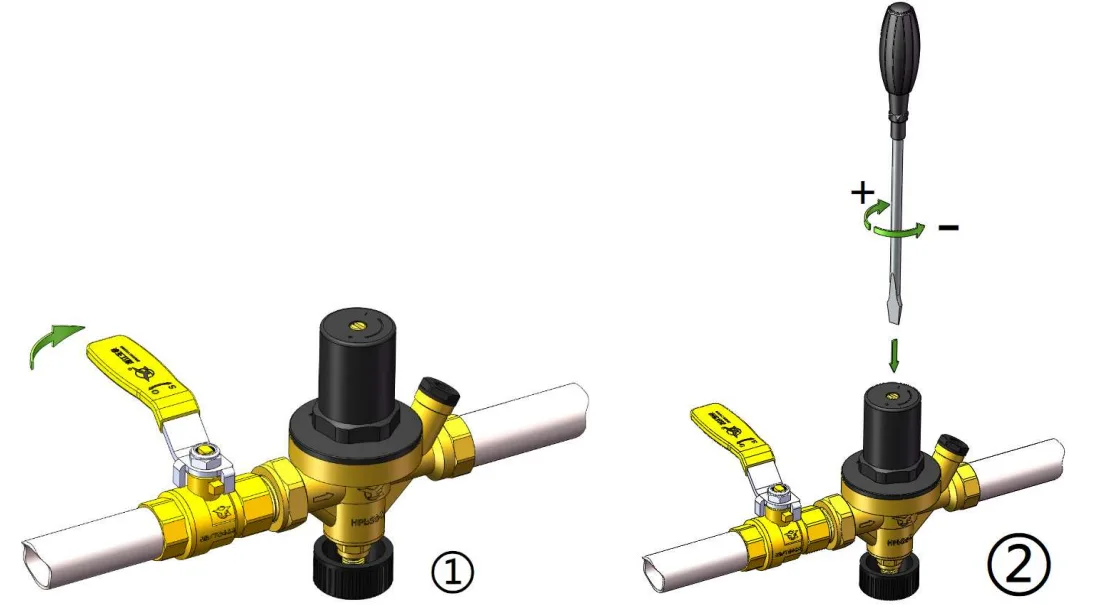

②圧力調整

上流側のバルブを閉じます。

マイナスドライバーを使用して、プラスチックキャップの調整ネジを調整します。時計回りに回すと出口圧力が増加し、反時計回りに回すと出口圧力が減少します。希望の出口圧力が達成されるまで調整します。

上流側のバルブを開けます。

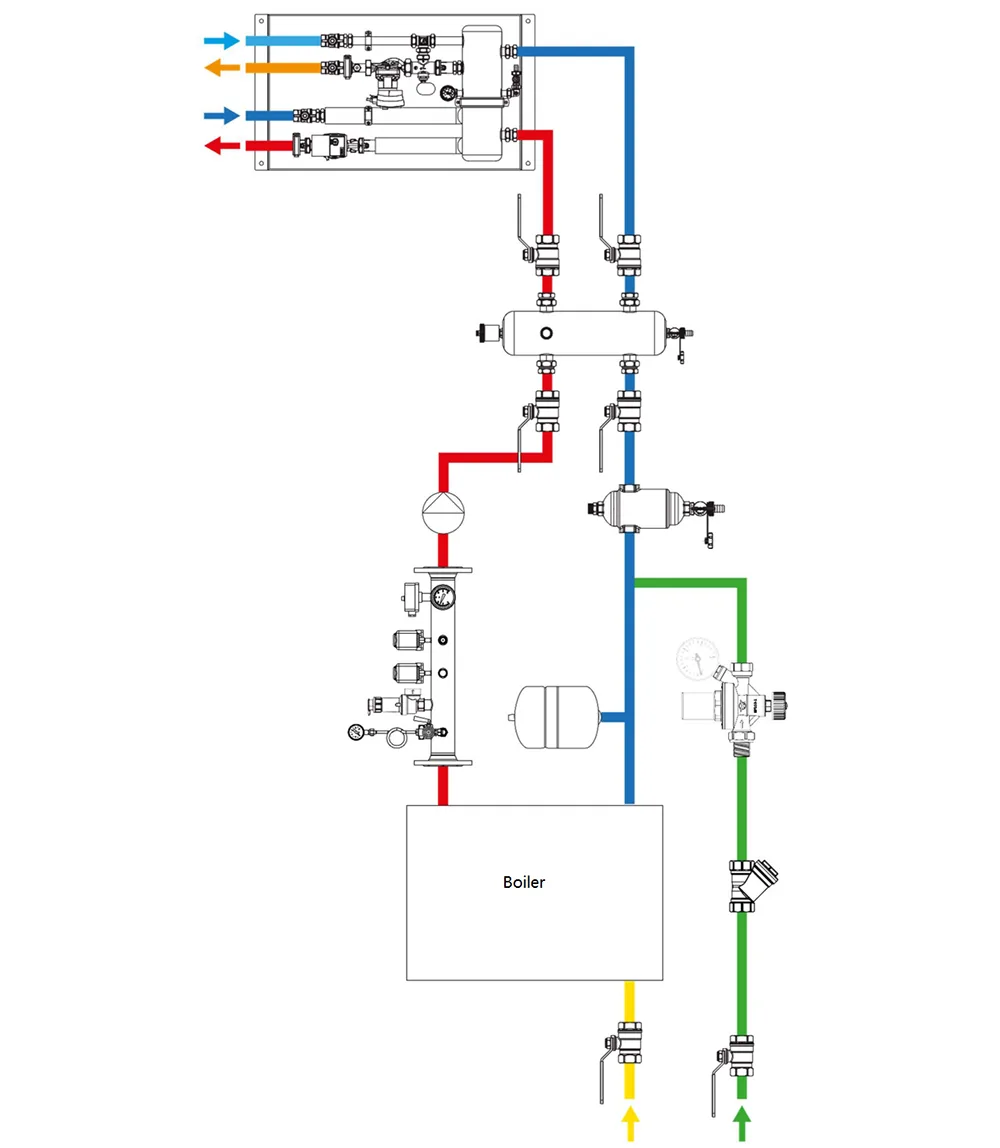

③応用シナリオ
