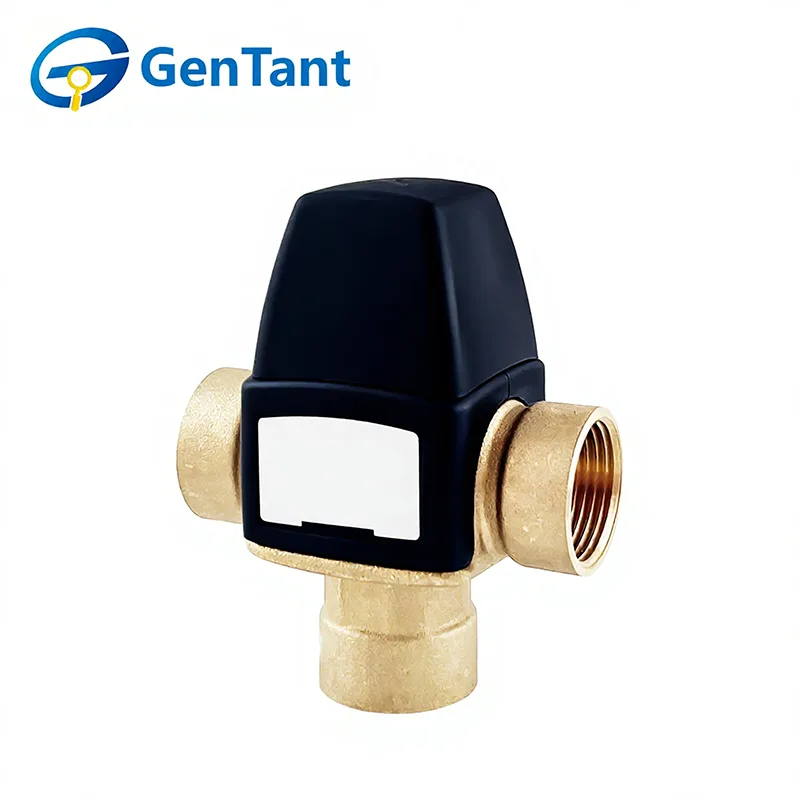

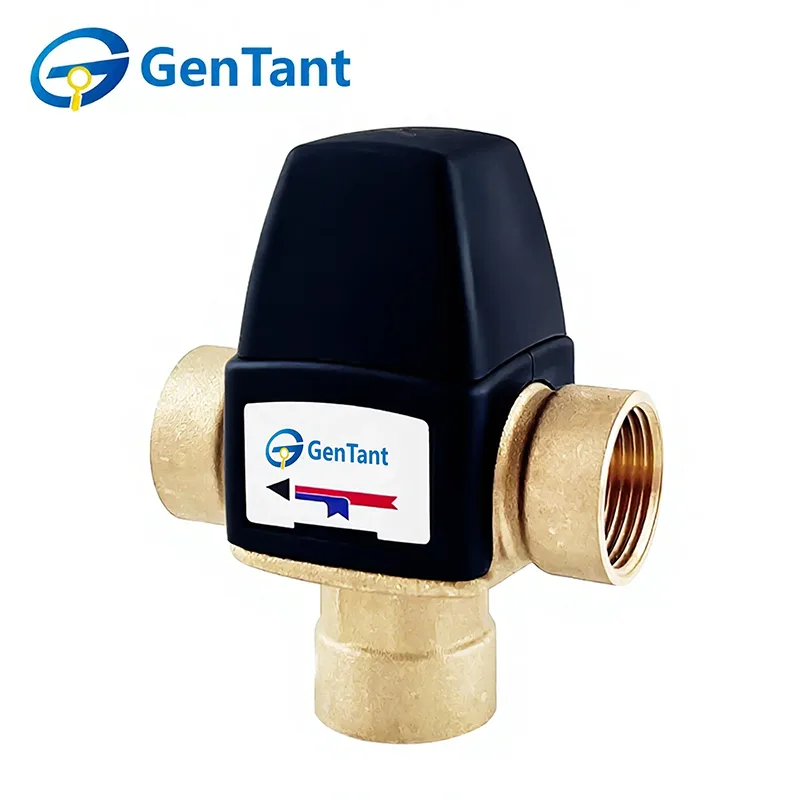

側面水出口付きサーモスタット混合弁

いいえ

特性

価値

1

作動流体の最高温度、°С

95

2

最大使用圧力、バール

10

3

最大差圧、bar

2

4

精度、°С

±2

5

温度範囲、°С

30-65

6

作動媒体

水、濃度40%までのグリコール水溶液

7

推奨使用圧力、bar

1-5

8

呼び径、mm

15-20

9

公称流量、m3/h

1.8 -2.0

№

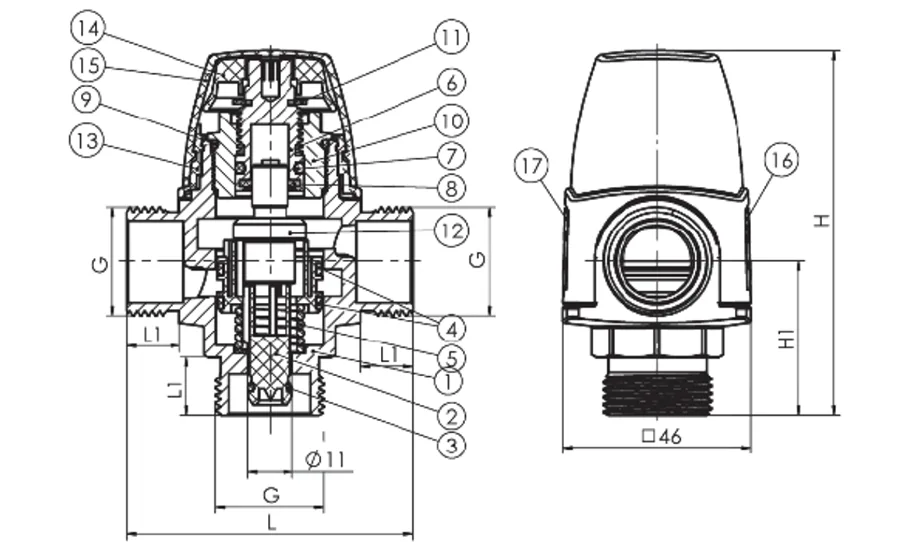

項目名

数量、個

材料

1

バルブ本体

1

CW617N

2

ピストン

1

PPS

3

Oリング

1

EPDM

4

Oリング

1

EPDM

5

春

1

S304-WPB

6

バルブステム

1

CW617N

7

Oリング

1

EPDM

8

ガスケット

1

EPDM

9

Oリング

1

EPDM

10

バルブシート

1

CW617N

11

止め輪

1

S304

12

熱電素子

1

H62+CW617N+S304

13

バルブケーシング

1

ナイロン

14

調整ノブ

1

ナイロン

15

保護キャップ

1

ナイロン

16

ステッカー

1

-

17

ステッカー

1

-

DN

G

φA

L

L1

L2

H

H1

重量、g

15

1/2

11.2

74

11

13

91

39.5

450

20

3/4

11.2

78

11.5

13

93

42.5

445

№

項目名

数量、個

材料

1

バルブ本体

1

CW617N

2

ピストン

1

PPS

3

Oリング

1

EPDM

4

Oリング

1

EPDM

5

春

1

S304-WPB

6

バルブステム

1

CW617N

7

Oリング

1

EPDM

8

ガスケット

1

EPDM

9

Oリング

1

EPDM

10

バルブシート

1

CW617N

11

止め輪

1

S304

12

熱電素子

1

H62+CW617N+S304

13

バルブケーシング

1

ナイロン

14

調整ノブ

1

ナイロン

15

保護キャップ

1

ナイロン

16

ステッカー

1

-

17

ステッカー

1

-

DN

G

OA/DA

L

L1

L2

H

H1

重量、g

15

1/2

69

13

90

37.5

435

52.5

500

20

3/4

70

13

90

37.5

440

52.5

495

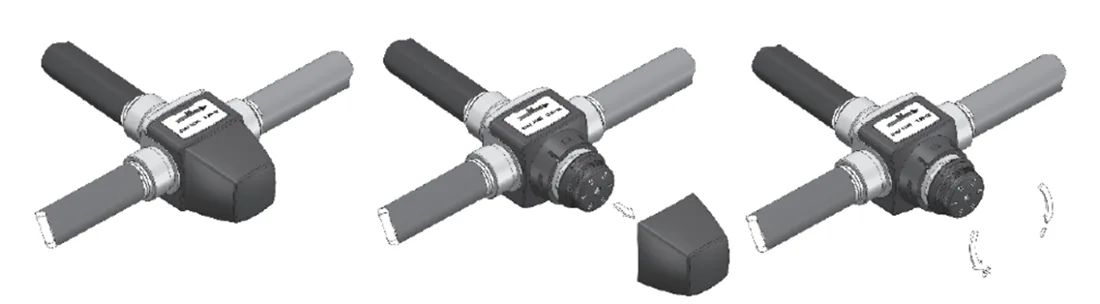

ハンドル位置

混合温度、℃

1

30

2

37

3

43

4

51

5

58

6

65

ねじ山、インチ

最大トルク（ねじ）、Nm

1/2"

30

3/4"

40
