差圧制御弁

精度と耐久性を重視して設計された GenTant バルブは統合が容易で、世界中のエンジニアやプロジェクト マネージャーに選ばれています。当社は卓越したサービスとカスタマイズされたソリューションを提供し、卸売業者に手頃な価格で高品質の製品を提供することに尽力しています。技術ドキュメントをリクエストし、当社の多様な製品範囲を探索し、プロジェクトのニーズを満たすために当社のチームに相談してください。 GenTant と提携して、システムのパフォーマンスと寿命を向上させます。

製品の特長と用途

差圧制御バルブは、閉ループ温水システム用に設計されており、供給ラインと戻りラインの間の差圧を自動的に一定に維持します。流量の変化に比例して応答することで、システム圧力を安定させ、過剰な流速を防ぎ、パイプノイズを効果的に除去します。このバルブは、銅製インパルスチューブを介して静的バランシングバルブと組み合わせて動作し、正確な流量調整と圧力バランスを保証します。 PN16 圧力定格を備えた堅牢な構造により、長期的な信頼性が保証されます。このバルブは柔軟な設置方向をサポートし、設定値のメモリを提供し、他のシステムコンポーネントに影響を与えることなく部分的な隔離を可能にし、エネルギー効率と熱的快適性の向上を保証します。

差圧制御バルブは、冷水や温水の循環ネットワークなどの可変流量 HVAC システムで広く使用されています。これらは、頻繁に流量の変化が発生するサーモスタット制御バルブ、ファンコイルユニット、およびターミナル分岐を含むアプリケーションに最適です。このバルブは、分岐間で安定した差圧を維持することにより、システムの安定性を高め、試運転時間を短縮し、商業ビル、集合住宅、病院、産業施設における静かで効率的な動作を保証します。

その主な使用例は次のとおりです。

地域暖房およびライザー システム: 大規模な建物のさまざまなゾーンまたは垂直ライザー全体の圧力を安定させ、他の分岐の開閉によって引き起こされる流量の変動を防ぐために使用されます。

凝縮ボイラー システム: 必要な圧力条件を維持してボイラーを保護し、凝縮効率を最適化し、熱交換器を通る安定した流量を確保します。

熱電併給 (CHP) システム: 供給ラインと戻りラインの間の圧力を調整して、コージェネレーション ユニットが最適な油圧パラメータ内で動作するようにし、オーバーフローや圧力不足を防ぎます。

製品パラメータ（仕様）

温度範囲：-5～110℃

最大使用圧力: 16 bar

最大差圧: 2 bar

ダイヤフラム間の最大差圧: 6 bar

設定範囲: 5 ～ 30 kPa (50 ～ 300 mbar)

精度: ±15%

銅製インパルスチューブ: 1/8" × 1/8" × 1m (1/4" アダプター/ブッシング付き)

ねじ接続タイプ

DN15(1/2＂)、DN20(3/4＂)、DN25(1＂)

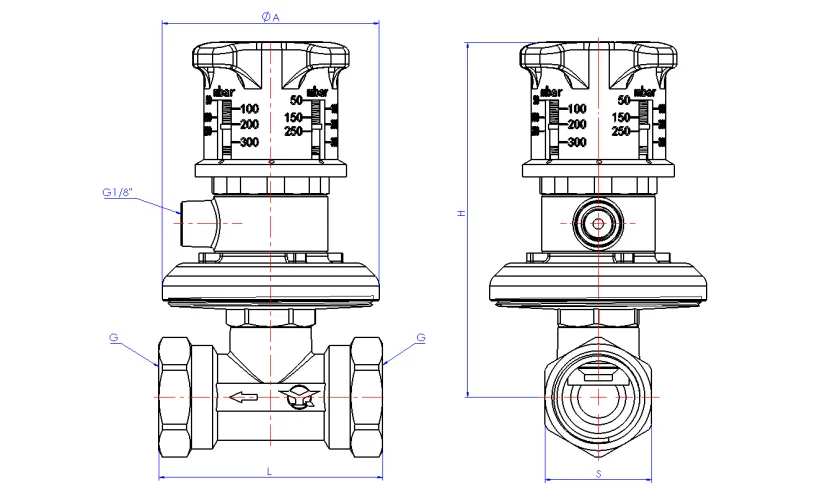

製品寸法

運用ガイドライン

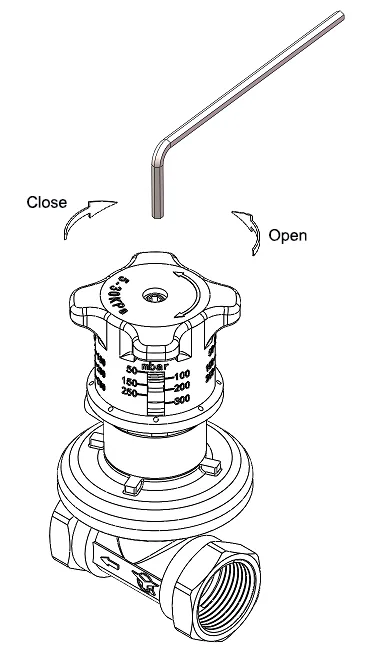

閉弁動作

3mmアレンキー（六角レンチ）を使用して、はずみ車中央の六角穴に差し込みます。時計回りに回すと内部のバルブプラグが移動し、流路を閉じます。

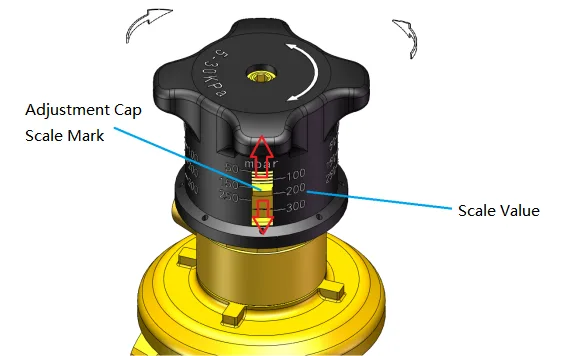

差圧調整動作

調整ハンドルを手で回して、内部設定キャップを上下に動かします。キャップをハンドホイールの目的の目盛値に合わせます。スケール値は mbar 単位で校正されます。
