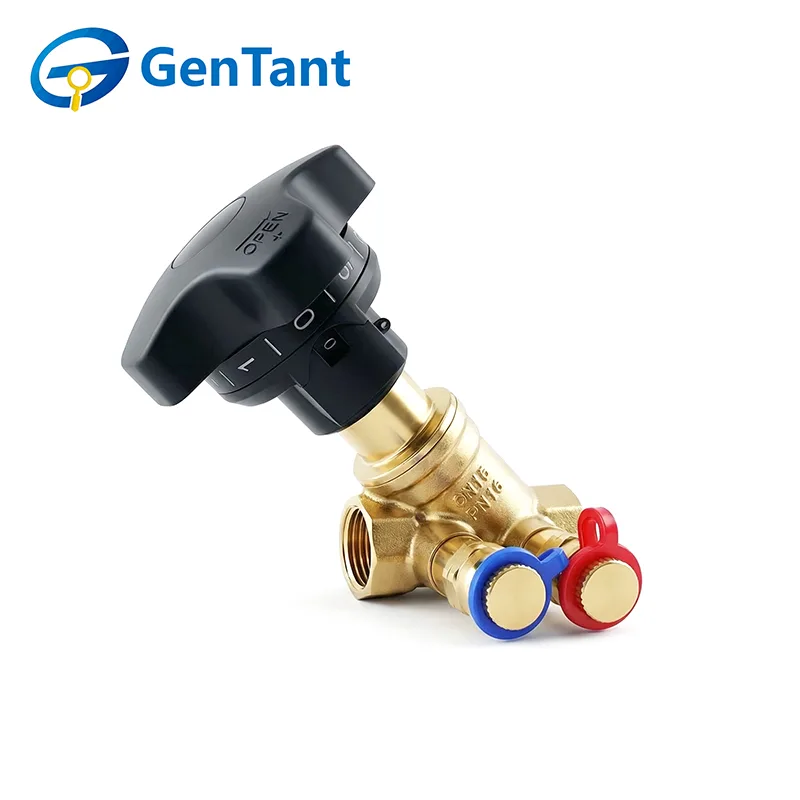

静的バランスバルブ

世界をリードするサプライヤーとして、当社は信頼性の高いバルブ ソリューションを世界中に輸出し、競争力のある卸売価格と包括的な OEM/ODM サービスを提供しています。当社の工場には厳格な品質管理システムと専用の技術サポートが備えられています。静的バランシング バルブの調達または購入を検討している場合は、最新の製品カタログを問い合わせて見積もりを依頼してください。大規模な調達や特殊なエンジニアリング プロジェクトにおいて、当社の製造専門知識とシームレスな世界発送を活用してください。

製品の特長と用途

静的バランシング バルブは、デジタル ロック機構とストレート フロー バルブ本体設計を特徴としており、正確な等しいパーセントの流量制御を実現します。これにより、正確で改ざん防止された調整と、システムのすべてのブランチにわたって安定した油圧性能が保証されます。

HVAC システムにおける加熱/冷却の不均一を解決するために特別に設計されており、流れを各端子に正確に分配することで温度のばらつきを排除します。地域暖房、商業用空調、工業用水回路に最適で、完全な油圧バランスを実現し、ポンプのエネルギー消費を削減し、システム全体の効率を高めてエネルギー節約と快適性の向上の両方を実現します。

製品パラメータ（仕様）

適用流体：水、グリコール溶液（最大50％グリコール）

動作温度範囲：-20～120℃

最大使用圧力: 16 bar (1.6 MPa)

急速圧力試験機能：（検出には専用のスマートゲージが必要、プローブ直径は3mm）

優れた調整性能: 1/10 回転単位で表示される開度インジケーターによる正確な調整

優れた遮断機能

開度ロック機能

精度: ±10%

主な材質

Hpb59-1 (黄銅グレード)

ハンドル: ABS・シール部品: PTFE、EPDM

ねじ接続タイプ

DN15 (1/2 インチ)、DN20 (3/4 インチ)、DN25 (1 インチ)、DN32 (1-1/4 インチ)、DN40 (1-1/2 インチ)、DN50 (2 インチ)

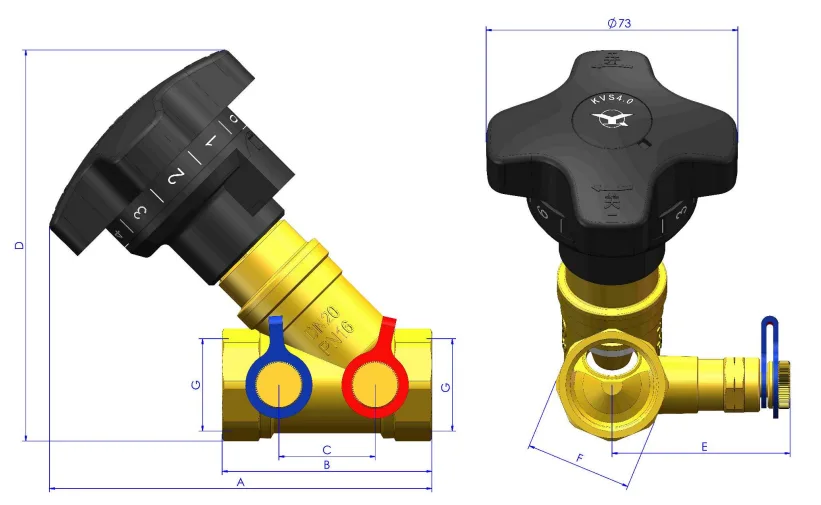

製品寸法

バルブの取り付けガイドラインとメモリロック設定手順:

バルブハンドホイールのインジケータは、試運転担当者が見える方向を向いている必要があります。試運転中の検出のために専用のスマート機器を確実に接続できるように、バルブ本体の圧力テスト ジョイントの前に障害物を避ける必要があります。

バルブが取り付けられるパイプラインの呼び径は同じである必要があります。

設置前にパイプラインとバルブに汚染物質がないことを確認してください。

潜在的な不純物からバルブを保護するには、バルブの上流にフィルターを取り付けます。

設置中、媒体の流れの方向はバルブ本体にマークされている方向と一致している必要があります。

バルブは水平または垂直に設置できます。

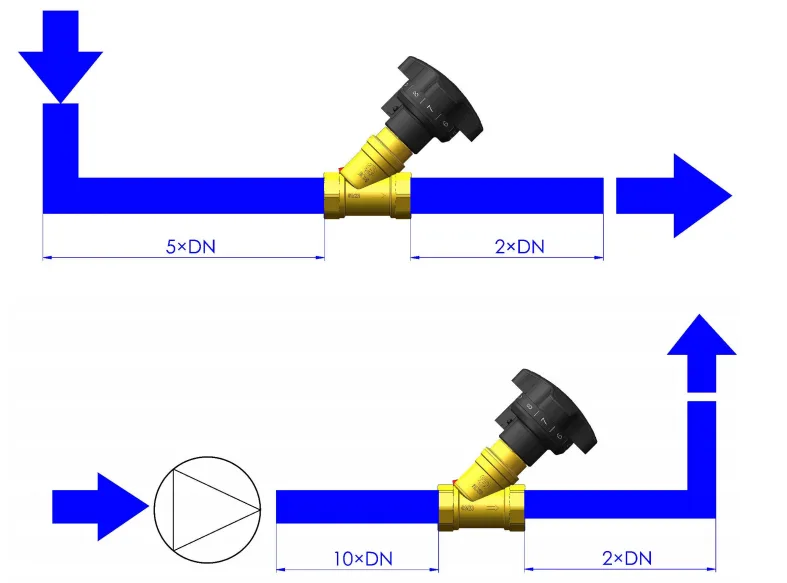

バルブを湾曲したパイプセクションの後に取り付ける場合、バルブの前の直線パイプセクションを最小限に保つことをお勧めします (長さはバルブの公称直径の 5 倍に等しい)。

バルブの前にサーキュレーター（ポンプ）がある場合、直管の最小推奨長さはバルブ自体の呼び径の10倍です。

バルブの試運転後は、システムのバランス状態を維持するために、通常のシステム動作中にバルブの開度をランダムに変更してはならず、特に開度ロック装置を変更してはなりません。

メモリーロック設定

静的バランシング バルブには位置記憶装置が付いています。ダスト キャップを取り外し、次の手順に従って必要なロック設定を行ってください。

1.ダストキャップとハンドルの間の小さな溝に小さな工具を入れて取り出します。

2. はずみ車の中心に5mm六角レンチを差し込み、必要な位置で回転させます。

3.ダストキャップを押して元の位置に戻します。
