Y型ストレーナバルブ

信頼できる世界的なサプライヤーとして、当社のポートフォリオには、厳格な国際規格を満たす多用途の Y 型ストレーナー バルブとバスケット ストレーナーが含まれています。 GenTant から信頼性の高い濾過ソリューションを入手して、競争力のある卸売価格、プロフェッショナルな OEM 製造、100% 工場でテストされた品質の恩恵を受けてください。私たちは、グローバルな代理店や請負業者を招待して、一括調達を開始し、当社の世界クラスの物流と技術サポートを体験してください。 GenTant の実証済みの濾過技術により、配管システムの完全性を確保します。

製品の特長と用途

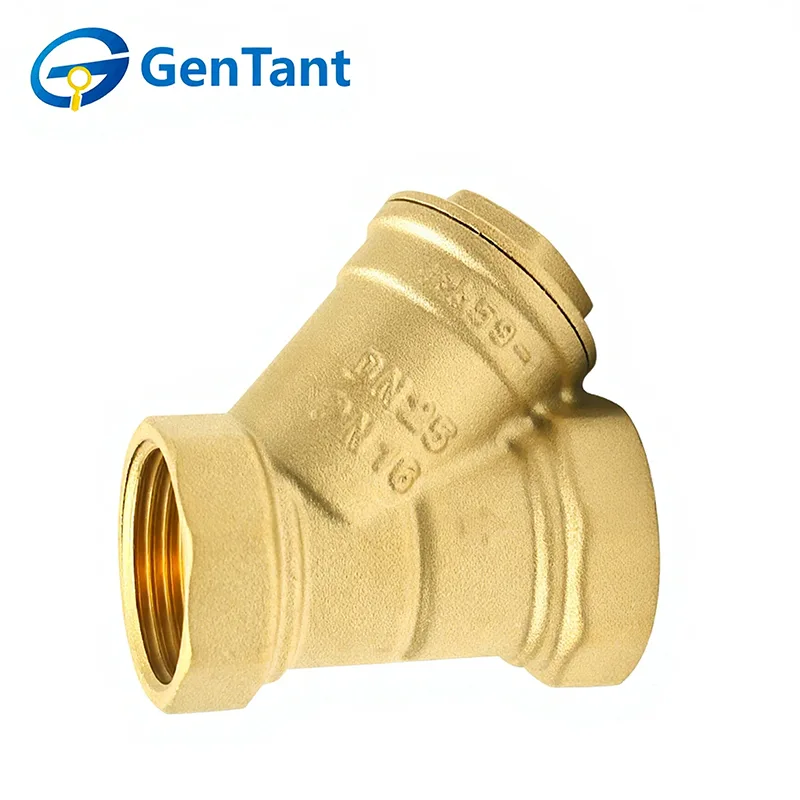

Y 型ストレーナー バルブは、対角線の「Y」分岐に収容された円筒形のメッシュ スクリーンを特徴とする重要な保護コンポーネントです。この設計により、最小限の圧力降下で砂、スケール、破片を捕捉できます。その主な用途は商業用 HVAC および家庭用水道で、詰まりを防ぐためにポンプやメーターなどの高価な機器の上流に設置されます。コンパクトな形状なので、建物の機械室の狭いスペースに最適です。

製品パラメータ

技術仕様

呼び圧力：1.6MPa

作動媒体: 水、油、非腐食性および不燃性ガス

動作温度: -10°C ≤ T ≤ 120°C

ねじは ISO 228 規格に準拠しています

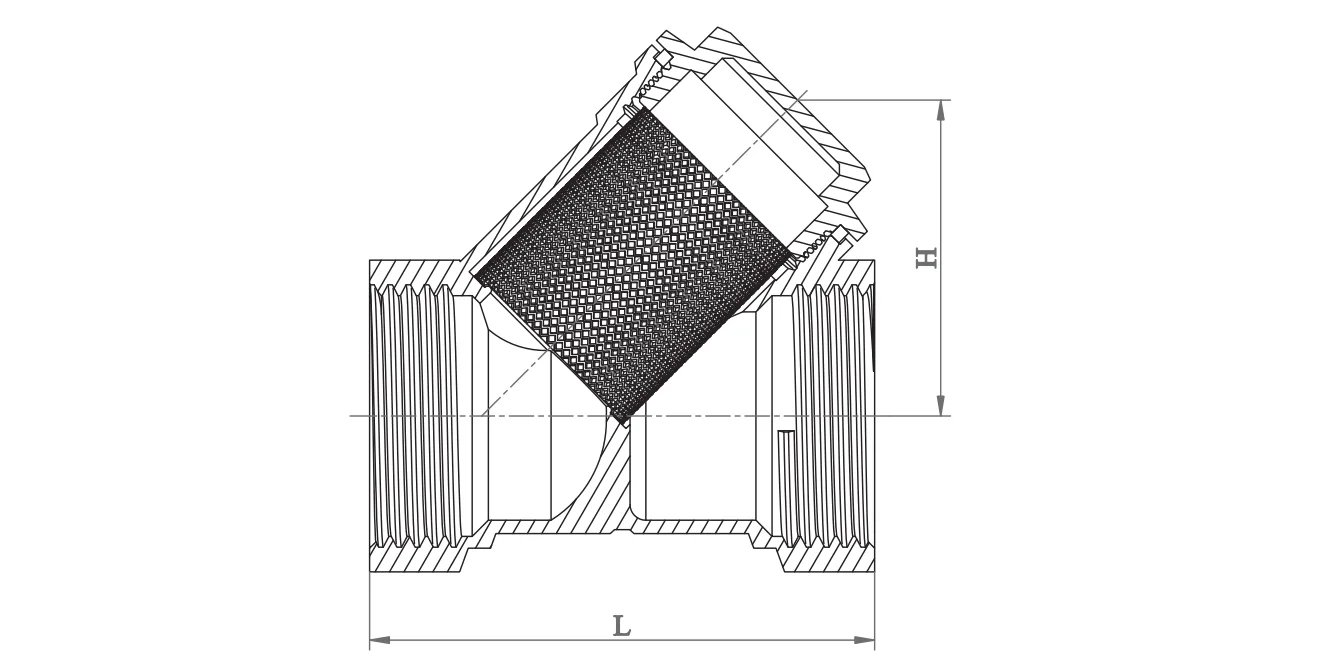

製品寸法

設置ガイドライン

システムの準備: 設置前にパイプラインからすべての建設廃棄物が洗い流されていることを確認してください。保護キャップを取り外し、内部メッシュが正しく取り付けられていることを確認します。

方向性の流れ: ストレーナは一方向です。バルブ本体の矢印が流体の流れの方向を向いていることを確認してください。 Y タイプ ストレーナー バルブの場合、重力が破片の収集を助けるために、スクリーン ハウジングが下を向く必要があります。

正しい工具の使用: ねじが切られているパイプに最も近い六角形の端部にのみレンチを適用します。永久変形を引き起こす可能性があるため、バルブ本体全体にトルクを加えないでください。

ネジのシール: パイプの雄ネジには必ず PTFE テープまたはシール剤を使用してください。過剰なシーラントがバルブ内に入らないようにしてください。フィルターメッシュが詰まる可能性があります。

間隔: 将来のメンテナンス時にスクリーンを取り外して掃除できるように、ストレーナ キャップの下に十分な隙間があることを確認してください。

取扱説明書

機能: これらのバルブは機械濾過専用に設計されています。これらは、ポンプ、メーター、熱交換器などの下流機器を保護する受動部品です。

初期試運転: システムの起動後、ストレーナ全体の圧力降下を監視します。大幅な低下は、画面に初期の「起動」時の破片が溜まっていることを示しており、直ちに清掃する必要があります。

圧力制限: ハウジングの故障を防ぐために、動作条件が刻印された圧力および温度定格を超えないようにしてください。

点検・整備

定期的な清掃：定期的にストレーナキャップを緩めてステンレスメッシュを取り外し、清掃します。周波数は流体の沈殿物レベルによって異なります。

シール検査: ストレーナを開けるたびにキャップのガスケットまたは O リングを検査します。漏れを防ぐために、磨耗や平坦化の兆候が見られる場合は交換してください。

フィルターのお手入れ: 柔らかいブラシと水でメッシュを掃除します。バイパスされた破片が下流のコンポーネントを損傷する可能性があるため、損傷または変形したスクリーンは使用しないでください。

安全プロトコル: システムに圧力がかかっている間は、絶対にストレーナー キャップを開けないでください。整備前にセクションを隔離し、すべての内部圧力を解放してください。

シール補正: キャップに漏れが発生した場合は、キャップを少し締めてください。漏れが続く場合は、締めすぎずにガスケットを交換してください。
